Joints queue soupapes admission et échappement SUPERTECH MINI / PSA N12 N14 N16 N18 EP6

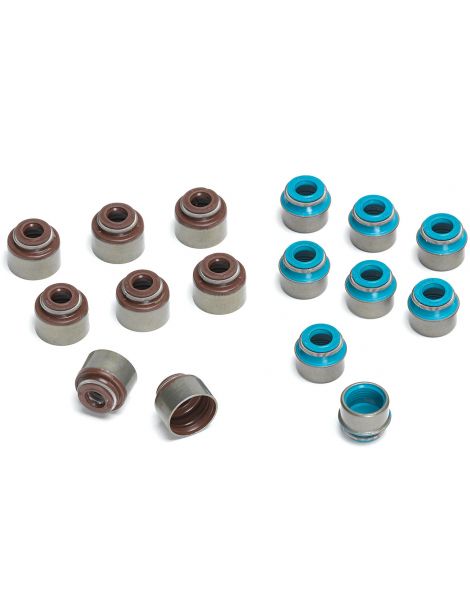

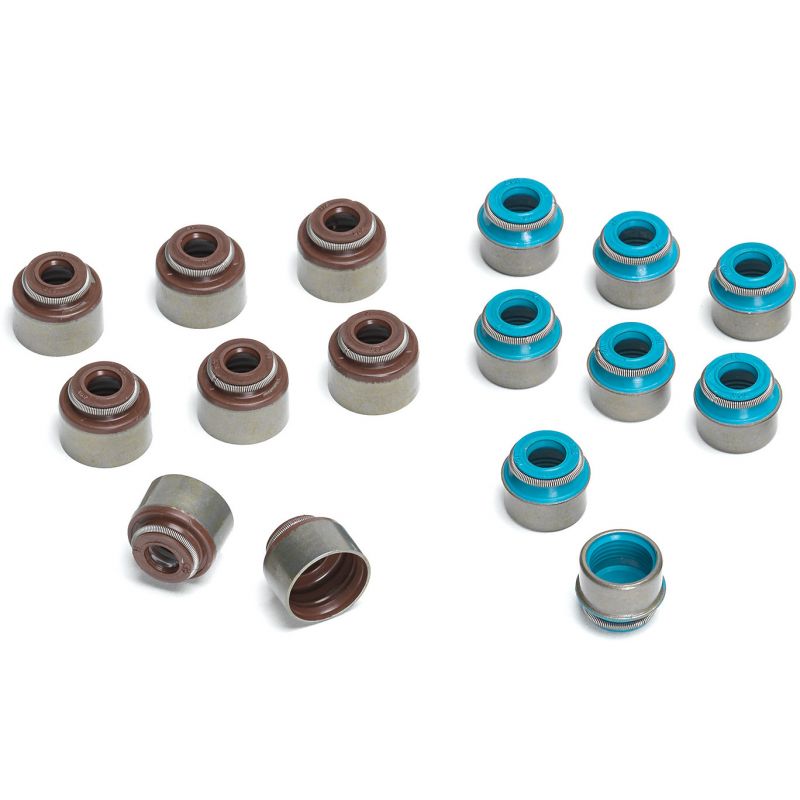

Jeu de 16 joints de queue de soupapes d'admission et d'échappement pour MINI et PSA 1.6 Prince N12, N14, N16, N18, EP6, queue 5 mm.
- Marque : SUPERTECH
- Moteurs : N12, N14, N16, N18, EP6
- Matière : Viton (FKM)
Les moteurs MINI, Peugeot et Citroën concernés
Ce jeu équipe les soupapes à queue de 5 mm du quatre-cylindres 1.6 16 soupapes « Prince » développé par BMW et PSA : MINI N12B16A, N14B16A, N14B16AB, N14B16C, N16B16A, N18B16A et N18B16C (R55 à R61) et Peugeot ou Citroën EP6, EP6C, EP6DT, EP6DTS, EP6CDT et EP6CDTX (207, 308, 3008, 408, 5008, C4, DS3), à partir de 2006.
Ces moteurs ont 8 soupapes d'admission et 8 d'échappement. SUPERTECH y met un même joint intégré des deux côtés : ce jeu de 16 habille donc toute la culasse. Posé sur le guide, le joint ne laisse filer le long de la queue que l'huile dont elle a besoin.
Joints de queue de soupapes d'admission et d'échappement SUPERTECH
Atmosphérique (VTi de 120 ch) ou turbo (THP jusqu'à 211 ch), le Prince confie à chacun des 16 joints le film d'huile autour de la queue de 5 mm ; l'excédent repart dans la culasse. La chaleur répétée durcit la lèvre, qui fuit : la jauge baisse d'une vidange à l'autre, un nuage bleuté apparaît quand on démarre le 1.6 à froid ou qu'il quitte un ralenti prolongé, et les 16 têtes comme les 4 bougies se chargent de calamine.
SUPERTECH fabrique le VSI-MIN-R56 en Viton (FKM) sous forme de joint intégré, à la cote du guide d'origine et de la queue de 5 mm. Les 16 pièces du jeu servent l'admission et l'échappement en une seule commande : une référence unique pour toutes les soupapes de la culasse, quelle que soit la version du moteur.
Caractéristiques techniques des joints
| Référence | Marque | Position | Matière | Ø queue | Ø guide | Ø extérieur du joint |
|---|---|---|---|---|---|---|
| VSI-MIN-R56-16 | SUPERTECH | Admission et échappement | Viton (FKM) | 5 mm |
Montage des joints de queue
| Élément | Origine | Renforcés |
|---|---|---|
| Joint de queue admission | 11 34 0 033 950 | Remplacé par ce jeu |
| Joint de queue échappement | 11 34 0 033 950 | Remplacé par ce jeu |
| Guides de soupapes | GDE-MIN-R56-STD-8*2 | |
| Soupapes | Queue 5 mm | Admission / Échappement |
Guide technique
La marque proposée
| Basée en Californie, à San Jose, voilà plus de 30 ans que SUPERTECH dessine des soupapes de compétition et les ressorts, guides et joints qui vont avec. Chaque lot passe aux ultrasons, à la radiographie puis à la mesure laser, avant l'épreuve du banc et de la course chez des motoristes réputés. |
Admission ou échappement ?
Sur les MINI N12 à N18 comme sur les EP6 de Peugeot et Citroën, SUPERTECH s'en tient à une pièce : le joint intégré VSI-MIN-R56 en Viton (FKM) habille les 8 soupapes d'admission et les 8 d'échappement, toutes à queue de 5 mm. Selon SUPERTECH, ce Viton supporte 204 °C (400 °F) en continu, de quoi garder de la marge à l'échappement, le plus exposé. Un jeu de 16 suffit au moteur.
Quand les joints de queue doivent être remplacés
- Huile qui baisse, fumée bleue au démarrage d'un THP
- Culasse Prince déposée, 16 soupapes démontées
- Changement des 16 guides de soupapes
- Pose de ressorts durcis ou de soupapes SUPERTECH
Compatibilité véhicules
MINI
| Modèle | Code moteur | Puissance | Années |
|---|---|---|---|
| MINI (R56) One, Cooper, Cooper S, John Cooper Works, GP | N12B16A, N14B16A, N14B16AB, N14B16C, N16B16A, N18B16A, N18B16C | 75-218 ch | 2006-2013 |
| MINI Clubman (R55) | N12B16A, N14B16A, N14B16AB, N14B16C, N16B16A, N18B16A, N18B16C | 98-211 ch | 2007-2014 |
| MINI Cabrio (R57) | N12B16A, N14B16A, N14B16AB, N14B16C, N16B16A, N18B16A, N18B16C | 98-211 ch | 2007-2015 |
| MINI Coupé (R58) | N14B16A, N14B16C, N16B16A, N18B16A, N18B16C | 115-211 ch | 2010-2015 |
| MINI Roadster (R59) | N14B16C, N16B16A, N18B16A, N18B16C | 115-211 ch | 2011-2015 |
| MINI Countryman (R60) | N16B16A, N18B16A, N18B16C | 98-218 ch | 2010-2016 |
| MINI Paceman (R61) | N16B16A, N18B16A, N18B16C | 116-218 ch | 2012-2016 |
PEUGEOT
| Modèle | Code moteur | Puissance | Années |
|---|---|---|---|
| 207 1.6 VTi, THP, GT, RC | EP6, EP6C, EP6DT, EP6DTS | 110-174 ch | 2006-2013 |
| 207 CC 1.6 VTi, THP | EP6, EP6C, EP6CDT, EP6DT | 120-156 ch | 2007-2013 |
| 207 SW 1.6 VTi, THP, RC | EP6, EP6C, EP6DT, EP6DTS | 120-174 ch | 2007-2013 |
| 308 I GTi 1.6 THP | EP6CDTX | 200 ch | 2010-2014 |
| 308 CC 1.6 VTi, THP | EP6, EP6CDT, EP6CDTX, EP6DT | 120-200 ch | 2009-2014 |
| 3008 I 1.6 VTi | EP6, EP6C | 120 ch | 2009-2016 |
| 408 1.6 VTi | EP6C | 120 ch | 2012- |
| 5008 1.6 VTi, THP | EP6, EP6C, EP6CDT, EP6DT | 120-156 ch | 2009-2017 |
CITROËN
| Modèle | Code moteur | Puissance | Années |
|---|---|---|---|
| C4 I et C4 Coupé 1.6 THP | EP6DT | 140-150 ch | 2008-2011 |
| C4 II 1.6 THP | EP6CDT | 156 ch | 2009-2016 |
| DS3 et DS3 Cabrio 1.6 THP, Racing | EP6CDT, EP6DT, EP6DTS | 150-207 ch | 2010-2015 |
Référence OEM (joints de queue MINI) : 11 34 0 033 950 (jeu complet, N12, N14, N16, N18)
Pensez aux soupapes renforcées MINI / PSA Prince
Culasse déposée, c'est le bon moment pour contrôler aussi les 16 soupapes. Côté admission, SUPERTECH propose des soupapes renforcées pour le 1.6 Prince :
| Soupapes d'admission MINI / PSA N12 N14 N18 EP6 → |
-
