4.5L 24v - 1FZ-FE
Fabricants
4.5L 24v - 1FZ-FE
Attention : dernières pièces disponibles !
Neuf

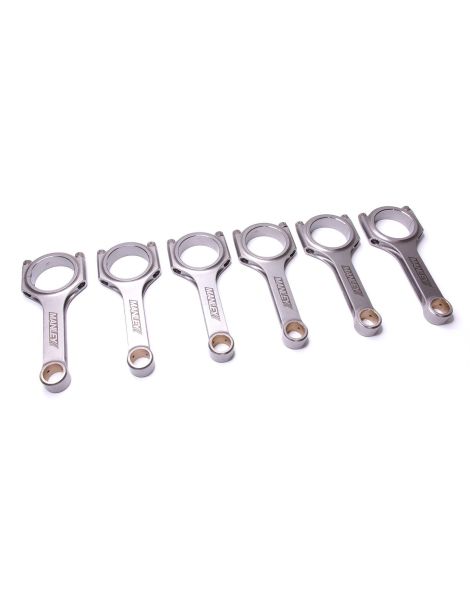

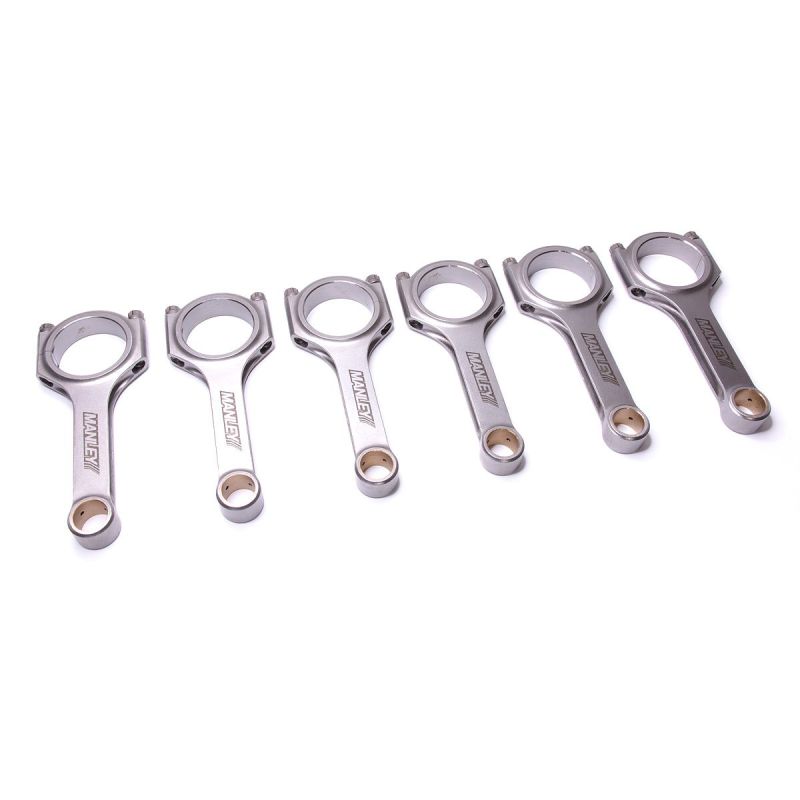

Kit de 6 bielles forgées en acier 4340 pour Toyota 1FZ-FE.
Le 1FZ-FE est le six-cylindres en ligne 4,5 litres à double arbre à cames en tête et 24 soupapes qui a motorisé les Toyota Land Cruiser 70, 80 et 100, ainsi que le Lexus LX 450. Produit de 1992 à 2007, ce bloc atmosphérique en fonte de 4477 cm³ (alésage 100 mm, course 95 mm) développe entre 205 et 235 ch selon les marchés. Réputé pour sa longévité et son couple disponible à bas régime, il équipe des tout-terrain lourds sollicités en franchissement, en raid et en tractage.
Sa robustesse d'origine en fait aussi une base recherchée pour la préparation : suralimentation par compresseur ou turbo, augmentation du taux de compression, montée en régime. Dès que la puissance dépasse le cadre d'usage prévu par Toyota, l'attelage mobile devient le maillon à fiabiliser. Les bielles forgées remplacent alors les bielles d'usine pour encaisser sans faiblir les contraintes mécaniques et thermiques accrues.
Nos bielles forgées pour 1FZ-FE sont usinées dans un acier 4340 corroyé, matière de référence en compétition. Elles offrent une résistance à la fatigue, à la flexion et à l'arrachement très supérieure aux bielles de série, tout en conservant des cotes strictement compatibles avec le vilebrequin et les pistons du moteur. Livrées en kit de 6, elles sont équipées d'une visserie ARP haute résistance et prêtes au montage.
Elles s'adressent à tous les usages de préparation : franchissement extrême, raid tout-terrain, drift, drag, circuit ou remise à neuf renforcée d'un moteur fatigué. Selon le programme (Stage 1 fiabilisation, Stage 2 suralimentation modérée, Stage 3 fortes puissances), la bielle forgée sécurise la montée en puissance sans compromis sur la fiabilité.
| Référence | Marque | Profil | Visserie | Ø axe (mm) | Largeur pied (mm) | Ø tête (mm) | Largeur tête (mm) | Entraxe (mm) | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|
| 14005-6 | Manley | H | ARP 2000-3/8"-41mm | 26 | 60,55 | 27,84 | 153,95 | 800 |
| Référence | Marque | Visserie | Couple max (sans jauge) | Allongement (contrôle avec jauge) |
|---|---|---|---|---|
| 14005-6 | Manley | ARP 2000-3/8"-41mm | 88,1 N·m | 0,147 – 0,157 mm |
Le couple indiqué s'applique lorsque le serrage est réalisé sans jauge d'allongement. Pour un serrage optimal, ARP recommande le contrôle de l'allongement du corps de vis à l'aide d'une jauge micrométrique, plus précis que le serrage au couple seul.
| Le 4340 est un acier faiblement allié au nickel, chrome et molybdène. Le forgeage oriente les fibres du métal le long de la bielle, ce qui supprime les porosités internes et procure une résistance mécanique bien supérieure à celle d'une bielle frittée ou coulée d'origine. On obtient une résistance à la traction de l'ordre de 930 à 1080 MPa et une excellente tenue à la fatigue, indispensable lorsque le moteur monte en puissance ou en régime. C'est le standard des bielles de compétition, capable d'absorber les chocs de combustion sans se déformer ni casser. Comparée à une bielle d'origine en métal fritté, une bielle forgée 4340 gagne environ +19 % de limite élastique, +8 % de résistance à la traction et de +19 à +37 % de tenue en fatigue, soit une durée de vie sous charge cyclique plusieurs fois supérieure. |
 | Le profil H (H-Beam) présente une section en forme de H, avec deux flancs plats reliés par une âme centrale. Cette géométrie offre une excellente rigidité en flexion et en compression pour un poids maîtrisé, ce qui en fait le choix privilégié sur les moteurs à fort couple et à usage intensif comme le 1FZ-FE. Nos bielles 1FZ-FE sont proposées exclusivement en profil H, le mieux adapté au caractère « gros couple » de ce six-cylindres. |
 | La visserie de bielle est un élément critique : c'est elle qui maintient chapeau et corps de bielle solidaires à chaque cycle. Nos bielles 1FZ-FE sont équipées de vis ARP 2000, en diamètre 3/8". L'ARP 2000 est un acier allié à haute résistance offrant une résistance à la traction d'environ 220 000 psi (soit environ 1517 MPa). En diamètre 3/8", il couvre une puissance d'environ 200 ch par cylindre et supporte des régimes élevés, jusqu'à 8500 tr/min. Cette visserie assure robustesse, fiabilité et polyvalence, sans contrainte particulière de stockage. |
| Le serrage au couple reste une méthode approximative car il dépend du frottement des filets. La méthode la plus précise consiste à mesurer l'allongement du corps de vis à l'aide d'une jauge micrométrique : on serre jusqu'à obtenir l'allongement préconisé, ici 0,147 à 0,157 mm. Cette méthode garantit une précharge homogène sur les six bielles et une fiabilité maximale à haut régime. |
 | Manley Performance est un fabricant américain reconnu depuis des décennies pour ses composants moteur haute performance, du ressort de soupape à la bielle forgée. Ses bielles en acier 4340 à profil H sont appréciées pour la qualité de l’usinage, l’homogénéité de poids sur l’ensemble du jeu et leur tenue en usage sévère prolongé, exactement ce qu’exige un six-cylindres de 4,5 L qui travaille à bas et moyen régime sous forte charge. Chaque bielle est forgée, usinée et contrôlée aux États-Unis, puis livrée en jeu complet avec sa visserie ARP. C’est la marque retenue pour équiper le 1FZ-FE. |
 | 1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe |
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| Lexus | LX 450 (FZJ80) | 1FZ-FE | 205–215 ch | 1995–1997 |
| Toyota | Land Cruiser 70 (FZJ70/75/78/79) | 1FZ-FE | 215–224 ch | 1992–2009 |
| Toyota | Land Cruiser 80 (FZJ80) | 1FZ-FE | 205–224 ch | 1992–1999 |
| Toyota | Land Cruiser 100 (FZJ100/105) | 1FZ-FE | 211–235 ch | 1998–2008 |
Sur un 1FZ-FE poussé, une bielle d’origine qui lâche emporte le plus souvent le bloc, le vilebrequin et les pistons : la réparation devient une reconstruction complète, avec une main-d’œuvre spécialisée et une longue immobilisation, pour un moteur qui retrouve exactement ses limites de départ. Un jeu de bielles forgées en acier 4340 apparié en poids, associé à des pistons forgés, coûte une fraction de cette facture et change la donne : marge de résistance nettement supérieure, tenue en fatigue durable sous forte charge, et possibilité de faire évoluer la préparation sans rouvrir le bas moteur. Vous fiabilisez l’attelage mobile, vous préservez la valeur d’un moteur devenu recherché et vous roulez l’esprit tranquille, en franchissement, en raid comme sur route ouverte.
