Kits ressorts soupapes renforcés BMW MINI PSA N12 N13 N14 N16 N18 EP6 Kits ressorts soupapes renforcés BMW MINI PSA N12 N13 N14 N16 N18 EP6

Kit ressorts soupapes renforcés BMW MINI PSA N12 N13 N14 N16 N18 EP6

613,89 € TTC
767,36 € TTC -20%

Kit de 16 ressorts de soupapes renforcés pour les quatre cylindres 1.6 16V BMW, MINI et PSA de la famille Prince.

  • Marques : SUPERTECH, CATCAMS
  • Moteurs : N12, N13, N14, N16, N18, EP6
  • Ressorts : simples coniques ou doubles
  • Contenu : ressorts, coupelles supérieures, inférieures selon le kit
SPRK-MC56BE
1 disponible en stock France
2 disponibles en stock Europe (délai 72h)
Payer en plusieurs fois

Les moteurs BMW, MINI et PSA concernés

Ces kits visent les quatre cylindres 1.6 16V de la famille Prince conçue par BMW et PSA : N12, N14, N16 et N18 des MINI R56, N13 des BMW Série 1 F20 et Série 3 F30, EP6 des Peugeot 207, 208, 308 et RCZ et des Citroën C3, C4, DS3 et DS4. Seize soupapes par moteur, donc 16 ressorts par kit. Le tableau de compatibilité indique quel kit chaque fabricant prévoit pour chaque moteur.

Sur le N14, chaque soupape est rappelée par le ressort MINI 11 34 7 562 716, coiffé de la coupelle supérieure 11 34 7 539 917 et retenu par les demi-lunes 11 34 1 438 142. Le kit SUPERTECH change les ressorts et les coupelles supérieures ; le kit CATCAMS change en plus les coupelles inférieures. Dans les deux cas, les demi-lunes d'origine restent en place.

Kits ressorts de soupapes renforcés SUPERTECH et CATCAMS

Quand la came a terminé sa poussée, le ressort referme la soupape puis l'oblige à épouser son profil. Lorsque les tours grimpent, la masse de la soupape résiste davantage à ce rappel : faute d'effort suffisant, elle décolle, rebondit contre son siège, voire touche le piston. Cet affolement limite vite un moteur auquel on donne plus de levée ou de régime.

Le ressort d'origine du N14 développe environ 265 N au siège à 33,7 mm. Le kit CATCAMS annonce 363 N au siège à 31,7 mm et 853 N à 12,0 mm de levée, avec deux ressorts par soupape et ses propres coupelles ; sa hauteur de montage diffère de celle d'origine. Le kit SUPERTECH, à ressort simple conique, atteint 725 N à 10 mm de levée et reçoit des coupelles supérieures en titane, qui allègent les pièces en mouvement.

Caractéristiques techniques des kits ressorts

RéférenceMarqueRessortsØ extérieur / intérieurCharge au siègeCharge en levéeRaideurLevée maxiContenu du kit
SPRK-MC56BE SUPERTECH Simples coniques Base 23,3 / 16,8 mm, haut 18,8 / 12,3 mm 725 N à 10 mm 16 ressorts, 16 coupelles supérieures titane
PAC-D99864+99507/S+99508/O-16 CATCAMS Doubles Ext. 24,8 / 18,2 mm 363 N à 31,7 mm 853 N à 12,0 mm 16 ressorts doubles, 16 coupelles supérieures, 16 coupelles inférieures

Montage des kits ressorts

ÉlémentOrigine MINIKit ressorts renforcés
Ressort 11 34 7 562 716 Spécifique au kit : SPR-MC56BE (SUPERTECH), PAC-D99864 (CATCAMS)
Coupelle supérieure 11 34 7 539 917 Spécifique au kit : RET-MC56/T1 titane (SUPERTECH), 99507/S (CATCAMS)
Coupelle inférieure Spécifique au kit : 99508/O (CATCAMS), d'origine conservée (SUPERTECH)
Demi-lunes 11 34 1 438 142 D'origine conservées

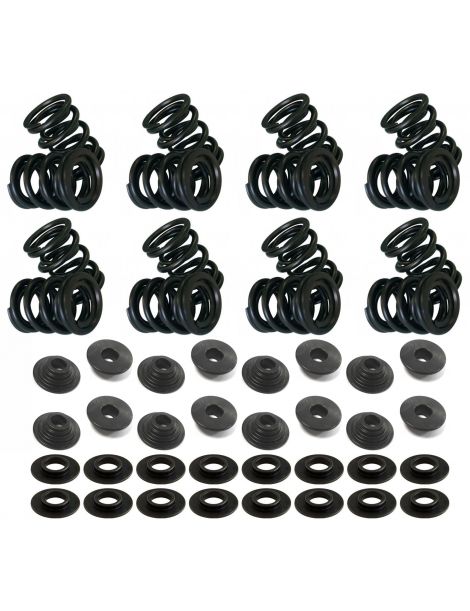

Le kit SUPERTECH réunit 16 ressorts SPR-MC56BE et 16 coupelles supérieures titane RET-MC56/T1, posés sur les coupelles inférieures d'origine. Le kit CATCAMS réunit 16 ressorts doubles PAC-D99864 (PAC-E99864 extérieur, PAC-I99864 intérieur), 16 coupelles supérieures 99507/S et 16 coupelles inférieures 99508/O.

La hauteur de montage est relevée sur une soupape au repos, depuis l'appui de la coupelle inférieure jusque sous la coupelle supérieure. SUPERTECH et CATCAMS ne retiennent pas la même cote, et toute charge indiquée n'a de sens qu'à sa propre hauteur. Quand la cote augmente, par exemple après la reprise des sièges de soupapes, chaque millimètre de plus ôte à la charge l'équivalent de la raideur du ressort.

SUPERTECHCATCAMS
Hauteur de montage 33,6 mm 31,7 mm
Charge au siège à cette hauteur 363 N

Guide technique

Les marques proposées

SUPERTECH SUPERTECH travaille depuis plus de 30 ans en Californie sur la distribution des moteurs de course. Ses ressorts naissent d'un fil d'acier allié chrome, silicium et vanadium, ses coupelles sont usinées dans le titane, et chaque lot est vérifié aux ultrasons, aux rayons X et au laser.
CATCAMS CATCAMS (Cat Cams N.V.), maison belge réputée dans le monde entier pour ses arbres à cames, rectifie ses profils sur une machine numérique qui sait aussi tailler des lobes inclinés. Coupelles et ressorts maison complètent ces arbres, engagés entre autres en BTCC et aux 24 Heures du Mans.

Comment faire son choix

Plus ferme, un ressort interdit à la soupape de quitter la came quand les tours s'envolent : vous pouvez alors adopter un arbre plus agressif, reculer le rupteur ou augmenter la pression du turbo sans affolement. Un point à respecter : votre arbre ne doit jamais lever plus haut que ce que tolère le kit, donc demandez la levée maximale du kit retenu avant de commander.

CritèreÀ retenir
Choisir la charge Trois données fixent ce choix : la levée de l'arbre installé, le régime à atteindre et la pression du turbo. Quand elles augmentent, la charge doit augmenter aussi, sans dépasser ce que permet la levée maximale du kit. Viser plus haut que le besoin n'apporte rien : un ressort trop raide creuse les cames et use toute la commande des soupapes. Valeurs annoncées : CATCAMS 363 N au siège à 31,7 mm et 853 N à 12,0 mm ; SUPERTECH 725 N à 10 mm de levée.
Ressort simple ou double Simple conique (SUPERTECH) : un seul ressort aux spires de plus en plus serrées vers le haut, surmonté d'une coupelle titane. Doubles (CATCAMS) : un ressort PAC-E99864 et un ressort PAC-I99864 glissés l'un dans l'autre, qui portent l'effort à deux et calment chacun les vibrations de l'autre.

Quand des ressorts renforcés deviennent nécessaires

  • Montée en levée avec un nouvel arbre à cames
  • Rupteur reculé après préparation
  • Turbo agrandi, pression augmentée ou compresseur ajouté
  • Culasse refaite à neuf en vue de la piste, du drift ou du rallye
  • Ressorts usés par les kilomètres ou affolement relevé à haut régime

Compatibilité véhicules

ModèleCode moteurPuissanceAnnéesKits
BMW 114i / 116i / 118i / 120i (F20) N13 2011-2019
BMW 316i / 320i (F30) N13 2012-2016
MINI Cooper (R56) N12 / N16 2006-2016 SUPERTECH (Prince, MINI R56 2007-2012)
MINI Cooper S / Cooper S JCW (R56) N14 / N18 2006-2013 SUPERTECH (Prince, MINI R56 2007-2012)
CATCAMS (N14)
MINI John Cooper Works / GP (R56) N14 / N18 2007-2013 SUPERTECH (Prince, MINI R56 2007-2012)
CATCAMS (N14)
Citroën C3 / C4 / DS3 / DS4 EP6 2008-2022 SUPERTECH (Prince EP6 THP 150 / 175)
CATCAMS (EP6DT)
Peugeot 207 / 207 RC EP6 2006-2013 SUPERTECH (Prince EP6 THP 150 / 175)
CATCAMS (EP6DT)
Peugeot 208 / 208 GTI EP6 2012-2019
Peugeot 308 / 308 GTI EP6 2007-2021 SUPERTECH (Prince EP6 THP 150 / 175)
CATCAMS (EP6DT)
Peugeot RCZ EP6 2010-2015

Référence OEM (ressort de soupape) : 11 34 7 562 716 (MINI N14)

Important : la colonne Kits reprend, ligne par ligne, le moteur ou le véhicule que chaque fabricant cite pour son kit. Une ligne sans kit indiqué n'est citée par aucun des deux : envoyez-nous le code moteur avant de commander.

Pensez aux soupapes

Une culasse qui reçoit des ressorts renforcés mérite aussi des soupapes neuves, côté admission comme côté échappement. Voici celles que nous proposons pour ces moteurs BMW, MINI et PSA :

Soupapes d'admission BMW MINI PSA N12 N13 N14 N18 EP6 →
Soupapes d'échappement MINI N14 N18 →
