Gesmede drijfstangen Rover - 1.8L 16V - 18K4F voor gesmede zuigers

De motor Rover 18K4F

De 18K4F is de 1,8-liter zestienventielversie van de bekende Rover K-series: een lijnvier van 1 796 cm³ met een boring van 80 mm en een slag van 89,3 mm, met dubbele bovenliggende nokkenassen. Het blok werd van 1995 tot 2005 gebouwd, is atmosferisch en volledig van aluminium, en heeft een ongebruikelijke opbouw met natte cilindervoeringen en lange kopbouten die het hele blok doorlopen tot de onderste hoofdlagerbrug. Het resultaat is een opvallend lichte en compacte motor, wat zijn carrière in de lichtste Britse sportwagens verklaart.

Met vermogens van 116 pk tot ruim 160 pk lag de 18K4F in een zeer breed gamma: MG MGF en TF, MG ZR, ZS en ZT, Rover-modellen, de Land Rover Freelander, maar ook de Lotus Elise en de Caterham Seven, twee auto's die hem een vaste plaats in de clubsport gaven. Juist in dat gebruik wordt het drijfwerk het zwakke punt: langdurig hoge toeren, circuitsessies, een bewerkte kop of inlaat en vooral een hogere cilinderdruk belasten de standaard drijfstang ver buiten haar oorspronkelijke opdracht. Een gesmede drijfstang met de originele hart-op-hartafstand van 133,1 mm en een pen van 18 mm beveiligt het onderblok zonder verdere aanpassing.

De gesmede drijfstangen

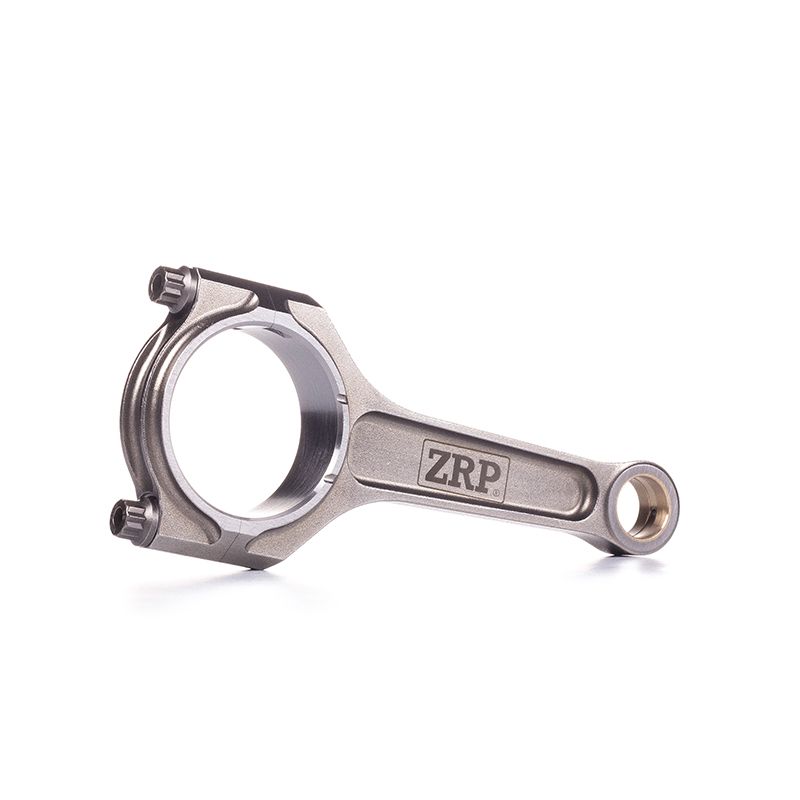

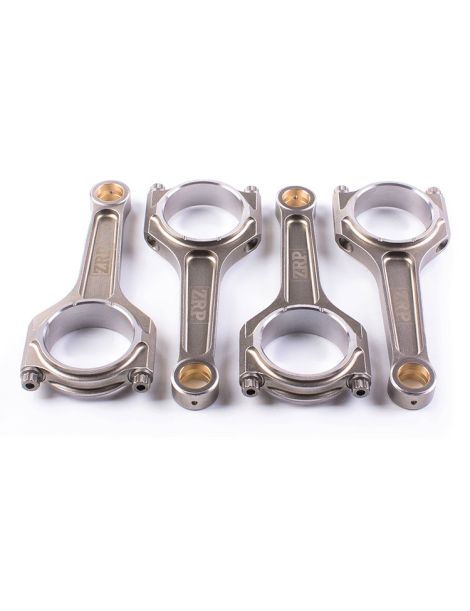

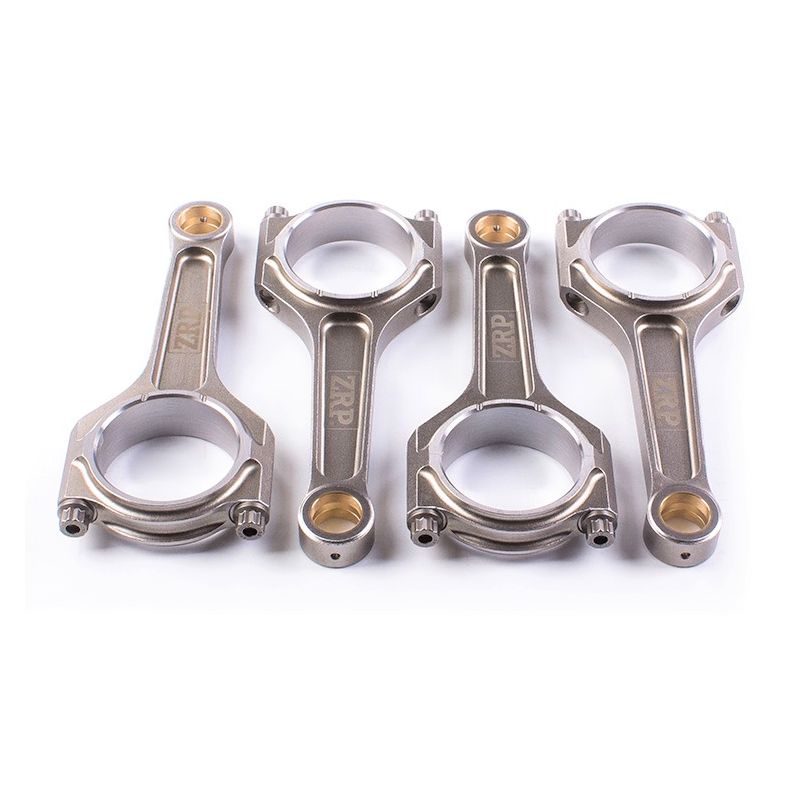

Gesmeed uit hoogwaardig 4340-staal en daarna bewerkt op de maten van de 18K4F, met een pen van 18 mm en een hartafstand van 133,1 mm, wegen deze drijfstangen 367 g per stuk. Ze maken het onderblok betrouwbaar zodra de K-Series zijn fabrieksconfiguratie verlaat: gesmede zuigers, hoger maximumtoerental, toegevoegde drukvulling of meer cilinderinhoud.

Ontworpen voor tuning, op een scherp afgestemde atmosferische motor zowel als op een drukgevoede, dienen ze alle disciplines: rally, drift, drag, circuit en trackday, bergrace, time attack, en begeleiden ze opbouwen in Stage 2, Stage 3 en Stage 4+ tot de volledig herbouwde wedstrijdmotor. Het hier gekozen I-profiel houdt de inertie op de vier cilinders laag.

Technische specificaties van de gesmede drijfstangen 18K4F

Aanhaalmoment en rek

Een drijfstangbout in één beweging aanhalen is de zekerste manier om de voorspanning te missen. Bij de 18K4F is het goede gebruik beide kapbouten eerst met de hand aan te zetten en daarna trapsgewijs kracht op te bouwen, afwisselend links en rechts, tot de eindwaarde uit de tabel hierboven. Die opbouw laat de kap zich zetten en verdeelt de spanning zonder dat de ene bout vóór de andere gaat werken. De gebruikte waarden komen van de fabrikant van de ARP 2000-bouten: er valt niet over te onderhandelen en ze veronderstellen schone schroefdraad met een gelijkmatige film ARP-montagesmeermiddel. Omdat het moment de bereikte spanning slechts indirect weergeeft, blijft de rekmeting met een rekmeter de referentiemethode om de acht bouten van de motor te valideren, vooral bij bouten van 5/16 inch waar de marge klein is. De handleiding bij de kit is gezaghebbend.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

I-Beam-profiel. De I-vormige middensectie plaatst het materiaal waar de stang op druk werkt en maakt de rest van het lichaam lichter: het is het beste compromis tussen laag gewicht en stijfheid voor een atmosferische motor die in de toeren leeft, zoals de 18K4F. Een lichter stanglichaam betekent kleinere traagheidskrachten op de krukpen en de lagers bij hoge toerentallen, en dus beperkte slijtage. Het is ook het meest gebruikte profiel in de motorbouw, in elk budget, omdat het de meeste toepassingen dekt zonder de balancering te belasten.

Hoe kies je je drijfstangbouten?

De drijfstangbouten zijn het eerste punt dat je vastlegt bij een 18K4F-opbouw: zij bepalen het maximumtoerental en de cilinderdruk die het onderblok verdraagt. De keuze volgt het gebruik, van koppel dat vroeg wordt gevraagd in rally of bergrace tot een toerental dat hoog wordt gehouden op circuit, tot de korte pieken van drag, voordat je naar het vermogen per cilinder kijkt. Op deze drijfstang worden de bouten geleverd in 5/16"-38 mm en gemonteerd op het moment en de rek uit de tabel.

ARP 2000 geeft een treksterkte van ~220 000 psi (~1 517 MPa): de kwaliteit is opgegeven tot 150 pk per cilinder voor een bout van 5/16" en tot 8 500 tpm. Het is degene die je vindt op circuit en trackday, in drift, rally, drag en bergrace. Hier wordt ze aangeboden in de voor deze drijfstang gekozen diameter 5/16" en ze vraagt geen enkele bijzondere eis voor de opslag.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

ZRP, een Griekse fabrikant uit Athene, ontwerpt en verspaant gesmede drijfstangen voor hoge prestaties die veel in de autosport worden gebruikt. Voor de 18K4F blijft het aanbod bewust bij één artikelnummer: I-profiel met ARP 2000-bouten in 5/16" en 38 mm, een combinatie die past bij een voorbereide atmosferische 1,8-liter, waar laag gewicht even zwaar weegt als sterkte. De set wordt compleet geleverd, bouten inbegrepen, met de aan te houden waarden (40,7 Nm en 0,140 tot 0,152 mm rek) uit de tabel hierboven.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de motor Rover 18K4F

Deze gesmede drijfstangen zijn compatibel met alle voertuigen die zijn uitgerust met de Rover-motor 18K4F (1.8L 16V):

OEM-referentie:

Waarom is het de meest economische oplossing?

Op een 18K4F sleurt een brekende originele drijfstang de zuiger mee en vraagt hij een controle van het blok: het herstel met standaard onderdelen wordt betaald in nieuwe drijfstangen en zuigers, zonder iets aan de grenzen van de motor te veranderen. Beter dat geld in onderdelen steken die de grens verleggen.

Voor een vergelijkbaar, vaak lager budget brengen gesmede drijfstangen in 4340-staal en gesmede zuigers een veel hogere betrouwbaarheid en veiligheidsmarge, met een vermogenspotentieel dat open blijft. Dat is de methode van Europese motorenbouwers sinds meer dan 15 jaar op getunede K-Series-motoren.

Bij hetzelfde budget: meer betrouwbaarheid, meer potentieel, meer levensduur, en een motor die verder kan worden ontwikkeld.
