Bielas forjadas Rover - 1.8L 16V - 18K4F para pistones forjados

El motor Rover 18K4F

El 18K4F es la versión de 1,8 litros y dieciseis válvulas de la conocida K-series de Rover: un cuatro cilindros en línea de 1.796 cm³ con un diámetro de 80 mm y una carrera de 89,3 mm, con doble árbol de levas en cabeza. Fabricado entre 1995 y 2005, este atmosférico enteramente de aluminio recurre a una solución poco habitual, con camisas húmedas postizas y largos tirantes de culata que atraviesan el bloque hasta el soporte de bancada inferior. El resultado es un motor notablemente ligero y compacto, dos cualidades que explican su carrera en los deportivos británicos más livianos.

Declarado de 116 a más de 160 CV, el 18K4F equipó una gama muy amplia: MG MGF y TF, MG ZR, ZS y ZT, modelos Rover, el Land Rover Freelander, y también el Lotus Elise y el Caterham Seven, dos coches que le dieron un sitio duradero en la competición amateur. Es justamente en esos usos donde el conjunto móvil se convierte en el punto delicado: regímenes altos sostenidos, tandas en circuito, culata o admisión trabajadas y sobre todo un aumento de la presión en el cilindro someten a la biela de serie muy por encima de su pliego de condiciones. Sustituirla por una biela forjada que conserva la distancia entre centros original de 133,1 mm y el bulón de 18 mm asegura los bajos del motor sin ninguna otra modificación.

Las bielas forjadas

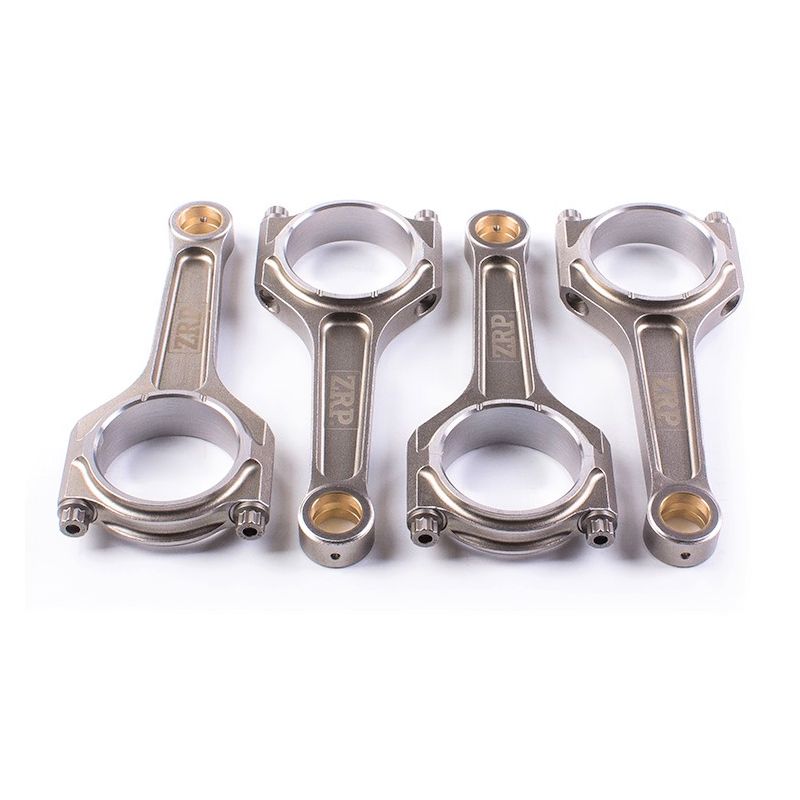

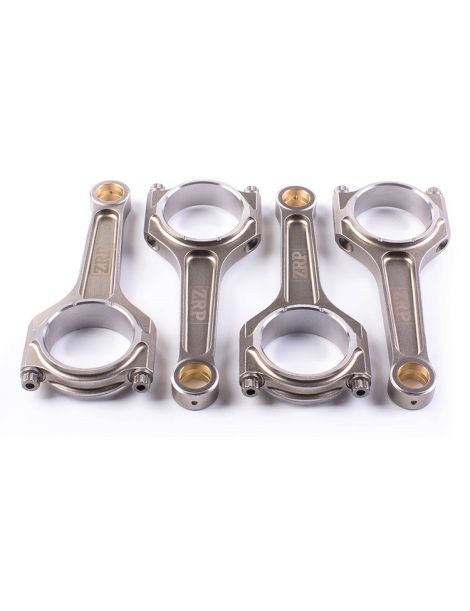

Forjadas en acero 4340 de alta resistencia y luego mecanizadas a las cotas del 18K4F, con un bulón de 18 mm y una distancia entre centros de 133,1 mm, estas bielas pesan 367 g cada una. Fiabilizan la parte baja en cuanto el K-Series sale de su configuración de fábrica: pistones forjados, régimen máximo subido, sobrealimentación añadida o cilindrada aumentada.

Concebidas para la preparación, tanto en atmosférico muy trabajado como en sobrealimentado, sirven a todas las disciplinas: rally, drift, drag, circuito y rodada, subida en cuesta, time attack, y acompañan las preparaciones Stage 2, Stage 3 y Stage 4+ hasta el motor de competición reconstruido por completo. El perfil I elegido aquí limita la inercia en los cuatro cilindros.

Características técnicas de las bielas forjadas 18K4F

Par de apriete y alargamiento

Apretar un tornillo de biela de un solo tirón es la forma más segura de errar la precarga. En el 18K4F, la buena práctica consiste en llevar a contacto los dos tornillos de la tapa a mano y después subir la carga por etapas, alternando un lado y otro, hasta el valor final indicado en la tabla anterior. Esa progresión deja que la tapa se asiente y reparte la tensión sin que un tornillo trabaje antes que el otro. Los valores empleados son los del fabricante de los tornillos ARP 2000: no se negocian y suponen roscas limpias cubiertas por una película uniforme de lubricante de montaje ARP. Por último, como el par solo refleja indirectamente la tensión obtenida, la medición del alargamiento con comparador sigue siendo el método de referencia para validar los ocho tornillos del motor, sobre todo en tornillos de 5/16 de pulgada donde el margen es estrecho. Las instrucciones del kit tienen autoridad.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

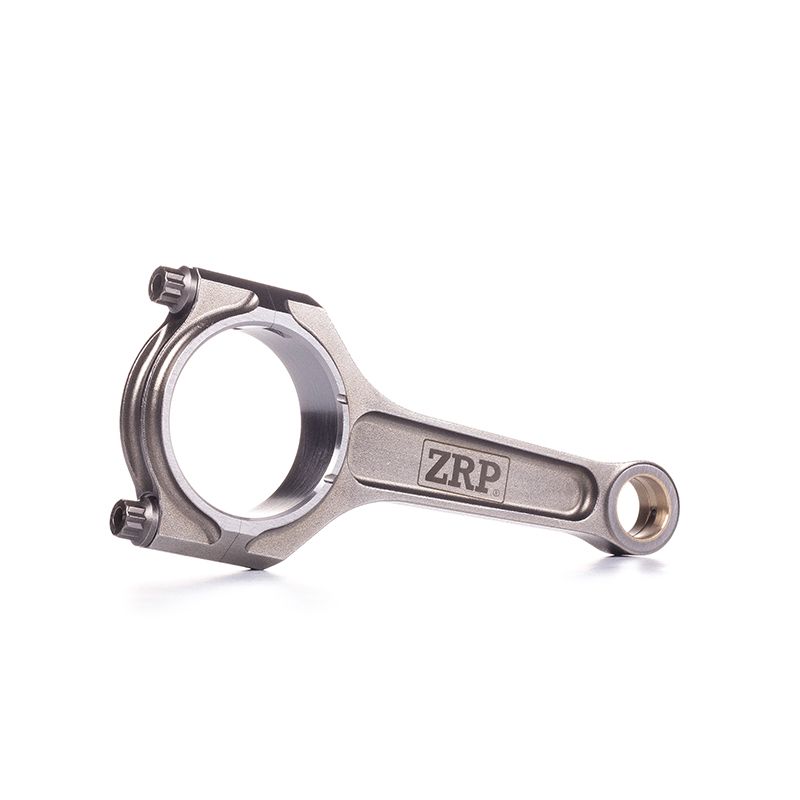

Perfil en I. Su sección central en I concentra el material donde la biela trabaja a compresión y aligera el resto del cuerpo: es el mejor compromiso entre masa reducida y rigidez para un motor atmosférico que vive arriba de vueltas, como el 18K4F. Un cuerpo más ligero supone menores fuerzas de inercia sobre la muñequilla y los cojinetes a alto régimen, y por tanto un desgaste contenido. Es además el perfil más extendido en preparación, en todos los presupuestos, porque cubre la mayoría de las necesidades sin penalizar el equilibrado.

¿Cómo elegir la tornilleria de biela?

La tornilleria de biela es el primer elemento a fijar en una preparación de 18K4F: determina el régimen máximo y la presión de cilindro que la parte baja soporta. La elección sigue el uso, del par exigido pronto en rally o subida en cuesta al régimen mantenido alto en circuito, hasta los picos breves del drag, antes de mirar la potencia por cilindro. En esta biela la tornilleria se entrega en 5/16"-38 mm y se monta al par y al alargamiento de la tabla.

ARP 2000 presenta una resistencia a la tracción de ~220 000 psi (~1 517 MPa): el grado se da hasta 150 CV por cilindro para un tornillo de 5/16" y hasta 8 500 rpm. Es el que se encuentra en circuito y trackday, en drift, en rally, en drag y en subida en cuesta. Aquí se ofrece en el diámetro de 5/16" elegido para esta biela, y no exige ninguna restricción de almacenamiento particular.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

ZRP, fabricante griego con sede en Atenas, diseña y mecaniza bielas forjadas de altas prestaciones muy utilizadas en competición. Para el 18K4F la oferta se limita deliberadamente a una sola referencia: perfil en I con tornilleria ARP 2000 de 5/16" y 38 mm, una combinación coherente con un 1.8 atmosférico preparado, donde la ligereza cuenta tanto como la resistencia. El juego se entrega completo, tornillos incluidos, con los valores de apriete a respetar (40,7 Nm y de 0,140 a 0,152 mm de alargamiento) recogidos en la tabla anterior.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor Rover 18K4F

Estas bielas forjadas son compatibles con todos los vehículos equipados con el motor Rover 18K4F (1.8L 16V):

Referencia OEM:

¿Por qué es la solución más económica?

En un 18K4F, una biela de origen que rompe arrastra el pistón y obliga a controlar el bloque: la reparación con piezas de serie se paga en bielas y pistones nuevos, sin cambiar nada en los límites del motor. Más vale invertir esa cantidad en piezas que desplazan el límite.

Con un presupuesto equivalente, a menudo inferior, unas bielas forjadas en acero 4340 y pistones forjados aportan una fiabilidad y un margen de seguridad muy superiores, con un potencial de potencia que sigue abierto. Es el método de los preparadores europeos desde hace más de 15 años en los K-Series preparados.

Con el mismo presupuesto: más fiabilidad, más potencial, más longevidad, y un motor que se puede hacer evolucionar.
