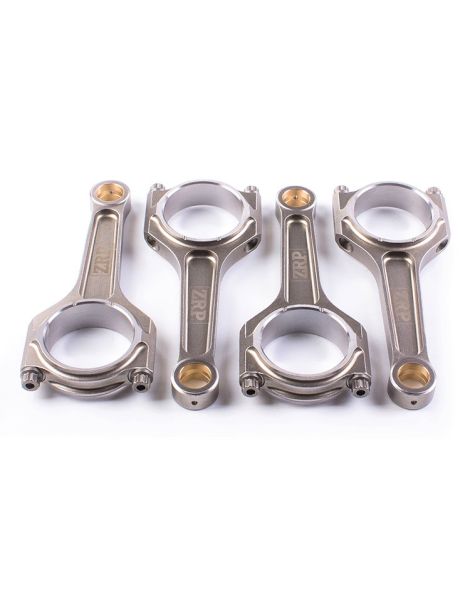

Bielles forgées Rover - 1.8L 16V - 18K4F pour pistons forgés

Le moteur Rover 18K4F

Le 18K4F est la version 1,8 litre à seize soupapes de la fameuse K-series Rover, un quatre-cylindres en ligne de 1 796 cm³ obtenu avec un alésage de 80 mm et une course de 89,3 mm, coiffé de deux arbres à cames en tête. Produit de 1995 à 2005, ce bloc atmosphérique tout aluminium repose sur une conception peu courante : des chemises humides rapportées et de longs tirants de culasse qui traversent le bloc jusqu’au palier inférieur. Il en résulte un moteur remarquablement léger et compact, deux qualités qui expliquent sa carrière dans les voitures de sport britanniques les plus légères.

Décliné de 116 à plus de 160 ch, le 18K4F a équipé une gamme très large : MG MGF et TF, MG ZR, ZS et ZT, modèles Rover, Land Rover Freelander, mais aussi la Lotus Elise et la Caterham Seven, deux voitures qui l’ont installé durablement dans le paysage de la compétition amateur. C’est précisément dans ces usages que l’attelage mobile devient le point sensible : montées en régime prolongées, séances de circuit, travail sur la culasse ou l’admission et, plus encore, hausse de la pression dans les cylindres sollicitent la bielle de série bien au-delà de son cahier des charges initial. La remplacer par une bielle forgée reprenant l’entraxe d’origine de 133,1 mm et l’axe de 18 mm sécurise le bas moteur sans autre modification.

Les bielles forgées

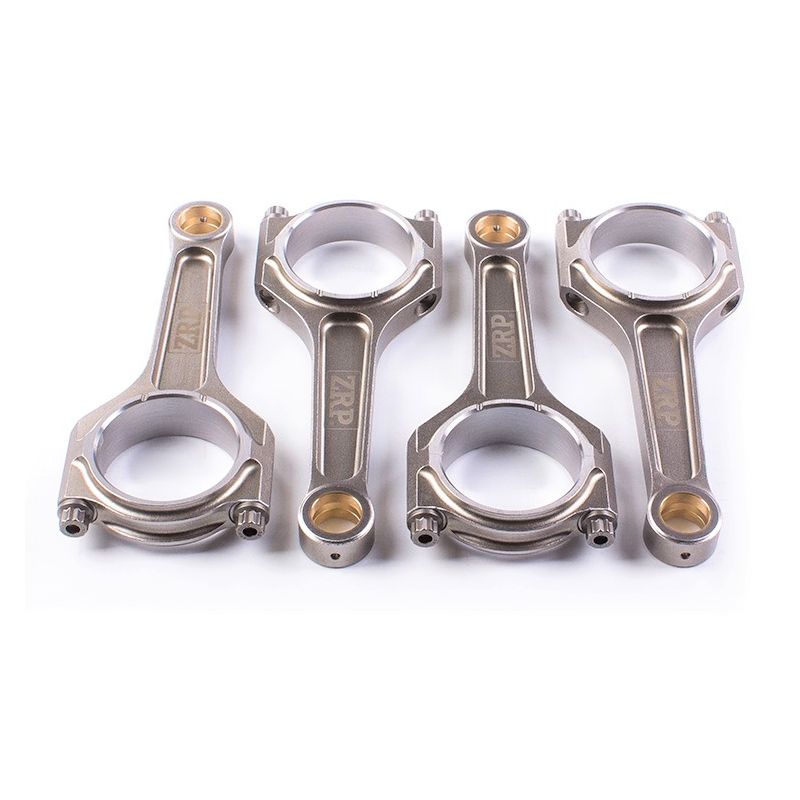

Forgées dans un acier 4340 à haute résistance puis usinées aux cotes du 18K4F, avec un axe de 18 mm et un entraxe de 133,1 mm, ces bielles pèsent 367 g pièce. Elles fiabilisent le bas moteur dès que le K-Series sort de sa configuration d’usine : pistons forgés, régime maximal relevé, suralimentation ajoutée ou cylindrée augmentée. Le pied et la tête conservent les cotes d’origine.

Conçues pour la préparation, en atmosphérique poussé comme en suralimenté, elles servent toutes les disciplines : rallye, drift, drag, circuit et roulage, course de côte, time attack, et accompagnent les préparations Stage 2, Stage 3 et Stage 4+ jusqu’au moteur de compétition entièrement reconstruit. Le profil I retenu ici limite l’inertie sur les quatre cylindres.

Caractéristiques techniques des bielles forgées 18K4F

Couple de serrage et allongement

Serrer une vis de bielle d’un seul geste est la meilleure façon de rater la précharge. Sur le 18K4F, la bonne pratique consiste à approcher les deux vis du chapeau à la main, puis à monter en effort par paliers en alternant d’un côté à l’autre, avant d’atteindre la valeur finale indiquée dans le tableau ci-dessus. Cette progression laisse le chapeau se positionner et répartit la tension sans faire travailler une vis avant l’autre. Les valeurs retenues sont celles du fabricant de la visserie ARP 2000 : elles ne se négocient pas et supposent des filets propres enduits d’un film régulier de lubrifiant de montage ARP. Enfin, comme le couple ne traduit qu’indirectement la tension obtenue, la mesure de l’allongement au comparateur reste la méthode de référence pour valider les huit vis du moteur, notamment sur des vis de 5/16 de pouce où la marge est étroite. La notice du kit fait autorité.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil I. Sa section centrale en I concentre la matière là où la bielle travaille en compression et allège le reste du corps : c’est le meilleur compromis entre masse réduite et rigidité pour un moteur atmosphérique qui vit dans les tours, comme le 18K4F. Un corps plus léger, ce sont des efforts d’inertie moindres sur le maneton et les paliers à haut régime, donc une usure contenue. C’est aussi le profil le plus répandu en préparation, tous budgets confondus, parce qu’il couvre l’essentiel des besoins sans pénaliser l’équilibrage.

Comment choisir sa visserie de bielle ?

La visserie de bielle est le premier élément à arrêter dans une préparation de 18K4F : c’est elle qui fixe le régime maximal et la pression cylindre que le bas moteur supporte. Le choix suit l’usage, du couple demandé tôt en rallye ou en course de côte au régime tenu haut sur circuit, jusqu’aux pointes brèves du drag, avant de regarder la puissance par cylindre. Sur cette bielle, la visserie est fournie en 5/16"-38 mm et se monte au couple et à l’allongement du tableau.

ARP 2000 affiche une résistance à la traction de ~220 000 psi (~1 517 MPa) : le grade est donné jusqu’à 150 ch par cylindre pour une vis en 5/16" et jusqu’à 8 500 tr/min. C’est celui que l’on retrouve en circuit et en trackday, en drift, en rallye, en drag et en course de côte. Il est proposé ici au diamètre de 5/16" retenu pour cette bielle, et ne réclame aucune contrainte de stockage particulière.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

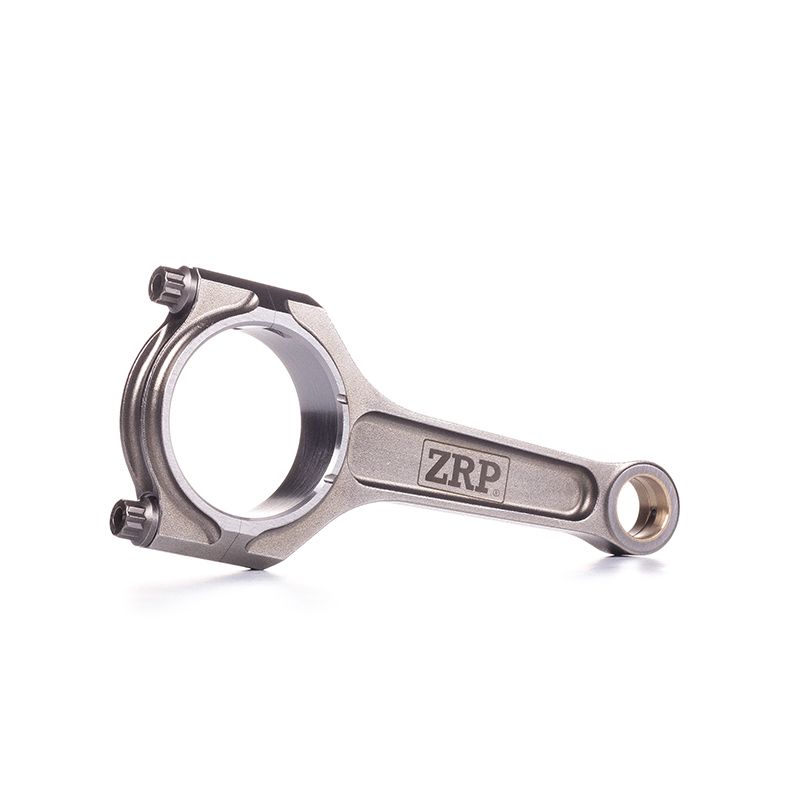

ZRP, fabricant grec installé à Athènes, dessine et usine des bielles forgées haute performance largement utilisées en sport automobile. Pour le 18K4F, l’offre se limite volontairement à une seule référence : profil I et visserie ARP 2000 en 5/16" de 38 mm, une combinaison cohérente avec un 1,8 litre atmosphérique préparé, où la légèreté compte autant que la résistance. Le jeu est livré complet, vis comprises, avec les valeurs de serrage à respecter (40,7 N·m et 0,140 à 0,152 mm d’allongement) reprises dans le tableau ci-dessus.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Rover 18K4F

Ces bielles forgées sont compatibles avec l'ensemble des véhicules équipés du moteur Rover 18K4F (1.8L 16V) :

Référence OEM :

Pourquoi c’est la solution la plus économique ?

Sur un 18K4F, une bielle d’origine qui rompt entraîne le piston et impose un contrôle du bloc : la réparation en pièces de série se paie en bielles et en pistons neufs, sans rien changer aux limites du moteur. Autant investir cette somme dans des pièces qui repoussent la limite.

Pour un budget équivalent, souvent inférieur, des bielles forgées en acier 4340 et des pistons forgés apportent une fiabilité et une marge de sécurité bien supérieures, avec un potentiel de puissance qui reste ouvert. C’est la méthode des préparateurs européens depuis plus de 15 ans sur les K-Series préparés.

À budget égal : plus de fiabilité, plus de potentiel, plus de longévité, et un moteur que l’on peut faire évoluer.
