Bielle forgiate Rover - 1.8L 16V - 18K4F per pistoni forgiati

Il motore Rover 18K4F

Il 18K4F è la versione 1.8 litri a sedici valvole della nota K-series Rover: un quattro cilindri in linea di 1.796 cm³ con alesaggio di 80 mm e corsa di 89,3 mm, con doppio albero a camme in testa. Prodotto dal 1995 al 2005, questo aspirato interamente in alluminio adotta una soluzione poco comune, con canne umide riportate e lunghi tiranti di testata che attraversano il monoblocco fino al supporto di banco inferiore. Ne risulta un motore straordinariamente leggero e compatto, due qualità che spiegano la sua carriera nelle sportive britanniche più leggere.

Dichiarato da 116 a oltre 160 CV, il 18K4F ha equipaggiato una gamma molto ampia: MG MGF e TF, MG ZR, ZS e ZT, modelli Rover, la Land Rover Freelander, ma anche la Lotus Elise e la Caterham Seven, due vetture che gli hanno dato un posto stabile nelle gare amatoriali. È proprio in questi impieghi che il manovellismo diventa il punto critico: regimi elevati prolungati, sessioni in pista, testata o aspirazione lavorate e soprattutto un aumento della pressione in camera sollecitano la biella di serie molto oltre il suo compito originario. Sostituirla con una biella forgiata che conserva l’interasse originale di 133,1 mm e lo spinotto da 18 mm mette in sicurezza il basamento senza altre modifiche.

Le bielle forgiate

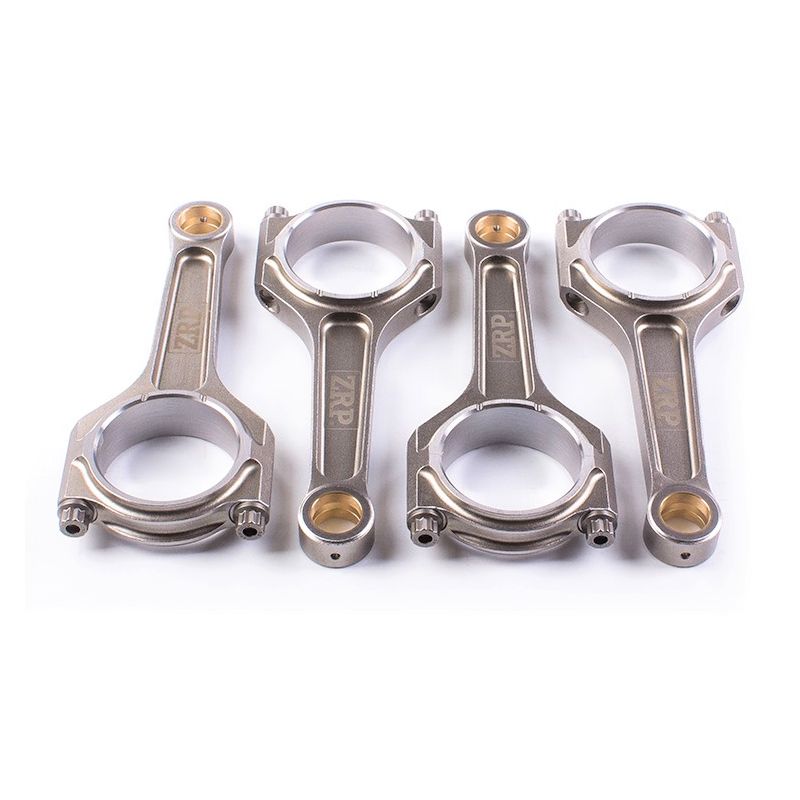

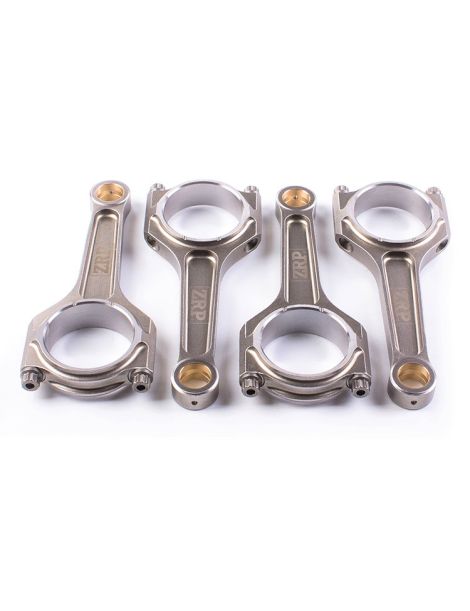

Forgiate in acciaio 4340 ad alta resistenza e poi lavorate sulle quote del 18K4F, con spinotto da 18 mm e interasse di 133,1 mm, queste bielle pesano 367 g ciascuna. Rendono affidabile la parte bassa appena il K-Series esce dalla configurazione di fabbrica: pistoni forgiati, regime massimo aumentato, sovralimentazione aggiunta o cilindrata maggiorata.

Concepite per la preparazione, su aspirato spinto come su sovralimentato, servono tutte le discipline: rally, drift, drag, pista e track day, salita, time attack, e accompagnano le preparazioni Stage 2, Stage 3 e Stage 4+ fino al motore da competizione ricostruito integralmente. Il profilo I scelto qui limita l’inerzia sui quattro cilindri.

Caratteristiche tecniche delle bielle forgiate 18K4F

Coppia di serraggio e allungamento

Serrare una vite di biella in un solo gesto è il modo più sicuro di sbagliare il precarico. Sul 18K4F la buona pratica consiste nel portare in appoggio a mano le due viti del cappello e poi salire in carico a gradini, alternando un lato e l’altro, fino al valore finale indicato nella tabella qui sopra. Questa progressione permette al cappello di posizionarsi e distribuisce la tensione senza far lavorare una vite prima dell’altra. I valori adottati sono quelli del produttore delle viti ARP 2000: non sono negoziabili e presuppongono filetti puliti coperti da un film uniforme di lubrificante di montaggio ARP. Infine, poiché la coppia traduce solo indirettamente la tensione ottenuta, la misura dell’allungamento con il comparatore resta il metodo di riferimento per validare le otto viti del motore, soprattutto su viti da 5/16 di pollice dove il margine è ridotto. Il foglio istruzioni del kit fa fede.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

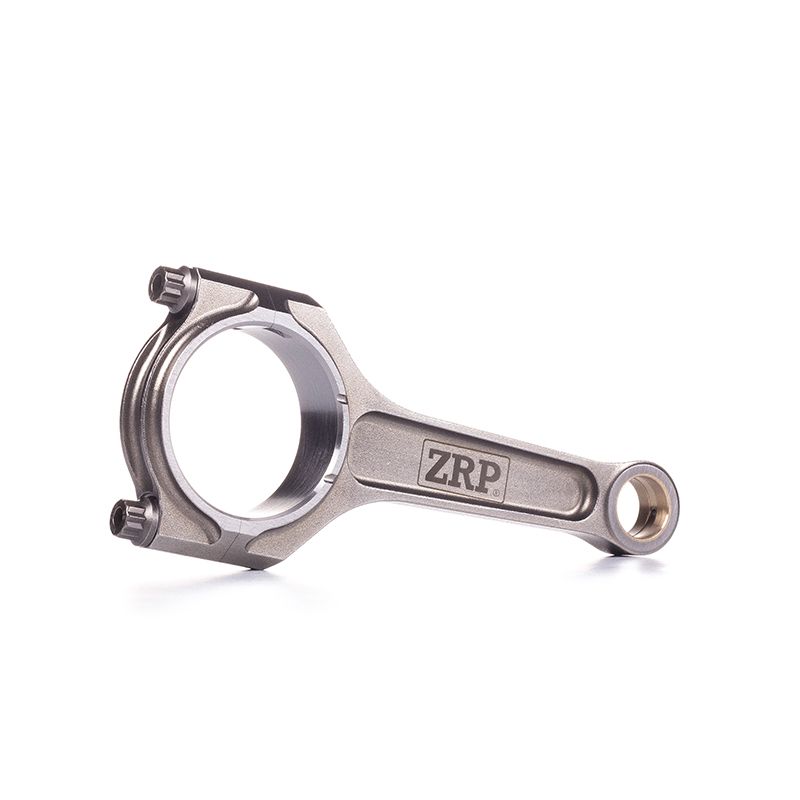

Profilo I-Beam. La sezione centrale a I concentra il materiale dove la biella lavora in compressione e alleggerisce il resto del fusto: è il miglior compromesso tra massa ridotta e rigidezza per un motore aspirato che vive ai regimi alti come il 18K4F. Un fusto più leggero significa minori forze d’inerzia sul perno di manovella e sui cuscinetti agli alti regimi, quindi usura contenuta. È anche il profilo più diffuso nelle preparazioni, a ogni livello di budget, perché copre la maggior parte delle esigenze senza penalizzare l’equilibratura.

Come scegliere la viteria di biella?

La bulloneria di biella è il primo elemento da definire in una preparazione del 18K4F: fissa il regime massimo e la pressione in camera che la parte bassa sopporta. La scelta segue l’uso, dalla coppia richiesta presto nei rally o in salita al regime tenuto alto in pista, fino ai picchi brevi del drag, prima di guardare la potenza per cilindro. Su questa biella la bulloneria è fornita in 5/16"-38 mm e si monta alla coppia e all’allungamento della tabella.

ARP 2000 presenta una resistenza alla trazione di ~220 000 psi (~1 517 MPa): il grado è dichiarato fino a 150 CV per cilindro per una vite da 5/16" e fino a 8 500 giri/min. È quello che si ritrova in pista e nei track day, nel drift, nei rally, nel drag e in salita. Qui è proposto nel diametro da 5/16" scelto per questa biella e non richiede alcun vincolo particolare di stoccaggio.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP, costruttore greco con sede ad Atene, progetta e lavora bielle forgiate ad alte prestazioni molto usate nel motorsport. Per il 18K4F l’offerta si limita volutamente a un solo codice: profilo I con viteria ARP 2000 da 5/16" e 38 mm, combinazione coerente con un 1.8 aspirato preparato, dove la leggerezza conta quanto la resistenza. Il kit è fornito completo, viti incluse, con i valori di serraggio da rispettare (40,7 Nm e da 0,140 a 0,152 mm di allungamento) riportati nella tabella qui sopra.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Rover 18K4F

Queste bielle forgiate sono compatibili con tutti i veicoli equipaggiati con il motore Rover 18K4F (1.8L 16V):

Riferimento OEM:

Perché è la soluzione più economica?

Su un 18K4F una biella di origine che si rompe trascina il pistone e impone un controllo del basamento: la riparazione con pezzi di serie si paga in bielle e pistoni nuovi, senza cambiare nulla dei limiti del motore. Meglio investire quella somma in pezzi che spostano il limite.

Con un budget equivalente, spesso inferiore, bielle forgiate in acciaio 4340 e pistoni forgiati portano un’affidabilità e un margine di sicurezza molto superiori, con un potenziale di potenza che resta aperto. È il metodo dei preparatori europei da più di 15 anni sui K-Series preparati.

A parità di budget: più affidabilità, più potenziale, più durata, e un motore che si può far evolvere.
