Bielles forgées Honda Acura - 1.8L 16V VTEC - B18C (Integra Type R) pour pistons forgés

Le moteur Honda B18C (1.8 16V VTEC)

Le B18C est le quatre cylindres 1,8 L (1797 cm³) à 16 soupapes, double arbre à cames en tête et distribution variable VTEC de Honda, entièrement atmosphérique. Alésage de 81 mm et course de 87,2 mm lui donnent un caractère très haut régime, avec une zone rouge voisine de 8 400 tr/min. Produit de 1993 à 2001 sous les codes B18C et B18C1 à B18C7, il anime les Acura et Honda Integra GS-R et Type R (châssis DC2 et DB8) ainsi que la Civic VI. Sa culasse VTEC, son remplissage soigné et sa fiabilité en font l’un des meilleurs quatre cylindres atmosphériques jamais signés Honda, et une base de préparation extrêmement convoitée : hausse de compression, reprogrammation, conversion turbocompressée ou swap. Dès que l’on relève la puissance, la pression cylindre et le régime, les bielles de série en acier fritté deviennent le point faible de l’attelage mobile. Leur remplacement par des bielles forgées appairées est la première assurance d’un B18C fiable et endurant.

Les bielles forgées

Matricées à chaud puis usinées avec précision, ces bielles absorbent des contraintes de flexion, de compression et de fatigue sans commune mesure avec ce que tolèrent les bielles frittées d’usine du B18C. Elles conviennent à toutes les disciplines : circuit, time attack, drift, drag, rallye et course de côte. Selon la préparation, elles accompagnent aussi bien un Stage 2 atmosphérique tiré en régime qu’un Stage 3 ou un Stage 4 poussé en compression et, lorsque le moteur reçoit un turbo, en pression de suralimentation, jusqu’à environ 200 à 250 ch par cylindre selon la visserie retenue. Livrées en jeu complet de 4, appairées au poids, elles préservent l’équilibrage de l’attelage mobile et la tenue aux très hauts régimes propres à la culasse VTEC. Toutes adoptent l’axe de piston de 21 mm du B18C, pour un entraxe de 138 mm.

Caractéristiques techniques des bielles forgées B18C (axe 21 mm)

R-HON-003-I, R-HON-003-I-L19, R-HON-003I, R-HON-003I-L19 : Usage recommandé en moteur suralimenté.

R-HON-003H, R-HON-003H-L19 : Usage recommandé en moteur atmosphérique.

R-HON-003HL, R-HON-003HL-L19 : Usage recommandé en moteur atmosphérique.

R-HON-EN24-003, R-HON-EN24-003-L19 : Usage recommandé en moteur suralimenté.

Couple de serrage et allongement

Sur ces bielles, le serrage se pilote à l’allongement de la vis, mesuré à la jauge, plutôt qu’au couple seul. Les valeurs ci-dessous sont données à titre indicatif : reportez-vous toujours à la notice du fabricant de la visserie.

Guide technique des bielles forgées

Acier forgé 4340

Ces bielles sont matricées dans un acier faiblement allié au nickel-chrome-molybdène 4340, la référence des bielles hautes performances. Forgé puis trempé et revenu, il conserve un fibrage continu qui lui confère une résistance à la traction élevée et une remarquable tenue en fatigue, deux qualités décisives sur un B18C exploité près de 8 400 tr/min. Comparée à une bielle d’usine en métal fritté, pensée avant tout pour le coût de production en série, une bielle forgée 4340 gagne environ +19 % de limite élastique, +8 % de résistance à la traction et de +19 à +37 % en endurance à la fatigue. C’est cette marge qui permet d’encaisser sans casse les surrégimes de la zone rouge VTEC et les montées en couple d’un B18C préparé.

Le profil de bielle

La gamme couvre trois profils : le H, signé ZRP et Manley ; le I et sa version renforcée I-HD, signés ZRP et Manley ; enfin le I-3P trois pièces de Boostline. Le H reste le choix polyvalent d’un B18C atmosphérique haut régime ou modérément suralimenté ; le I-HD vise les préparations turbo poussées et les fortes compressions ; le I-3P s’adresse aux puissances extrêmes. Le tableau des caractéristiques précise, pour chaque référence, l’entraxe, le diamètre de tête, la largeur de tête et le poids.

	Profil H : corps en H offrant une grande surface d’appui et un équilibre remarquable entre rigidité et poids ; il est parfaitement adapté aux moteurs atmosphériques hauts en régime comme le B18C ainsi qu’aux préparations turbo modérées, où sa stabilité en flexion fait merveille. Proposé par ZRP et Manley.
	Profil I / I-HD : corps en I, décliné en version renforcée Heavy Duty (série Manley Pro Series « Turbo Tuff ») ; sa section optimisée résiste au flambage sous les fortes charges d’un B18C turbo ou fortement comprimé, pour un rapport poids/rigidité orienté vers les préparations les plus exigeantes.
	Profil I-3P : bielle Boostline en trois pièces, à chapeau boulonné par capscrews, offrant une rigidité maximale ; elle est réservée aux moteurs développés vers les très hautes puissances.

Comment choisir sa visserie de bielle ?

	ARP 2000 : l’alliage polyvalent de référence, avec une résistance à la traction d’environ 220 000 psi (1 517 MPa). Proposé ici en diamètre 3/8", il couvre la grande majorité des préparations B18C, jusqu’à environ 200 ch par cylindre, à des régimes pouvant atteindre 8 500 tr/min. C’est le choix par défaut d’un B18C fiabilisé, atmosphérique haut régime comme turbo modéré. Disciplines : circuit, drift, drag, rallye, course de côte et time attack.
	ARP L19 : un alliage supérieur (≈ 260 000 psi / 1 793 MPa), destiné aux B18C les plus sollicités en couple et en régime, jusqu’à environ 250 ch par cylindre et des régimes jusqu’à 10 000 tr/min, en 3/8". Plus sensible à la corrosion et à la fragilisation par l’hydrogène, il doit être huilé et stocké au sec.
	ARP Custom Age 625+ : le grade ultime (≈ 260 000 à 280 000 psi / 1 793 à 1 931 MPa), insensible à la fragilisation par l’hydrogène et donc affranchi des précautions de stockage du L19 ; il est réservé aux préparations extrêmes, au-delà de 250 ch par cylindre et au-delà de 10 000 tr/min.

Mesure de l’allongement des vis

Découvrir la jauge d’allongement ARP

Les marques proposées

Cette gamme B18C réunit trois fabricants de bielles forgées de compétition.

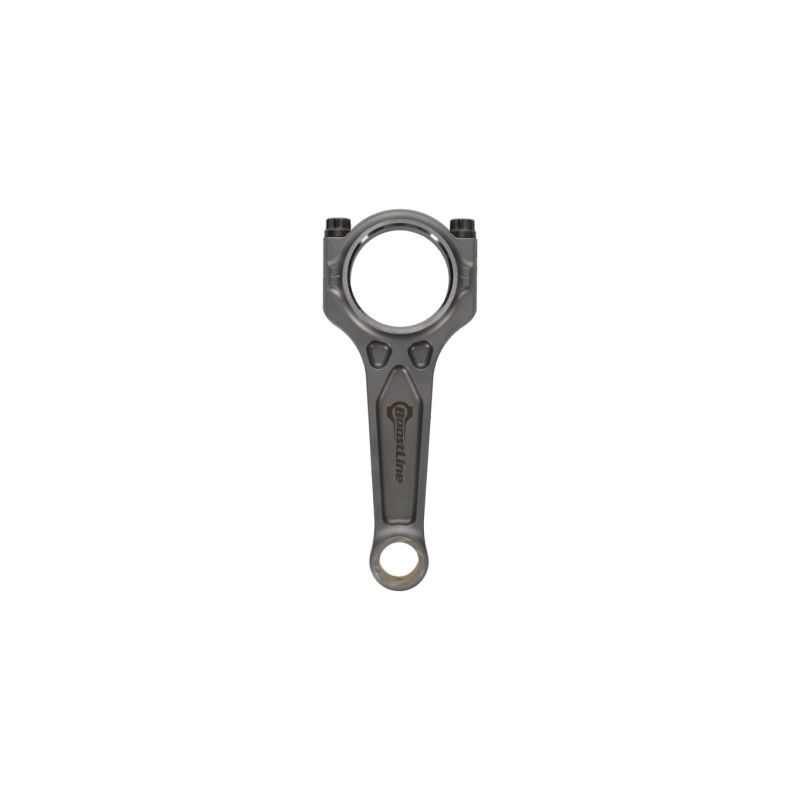

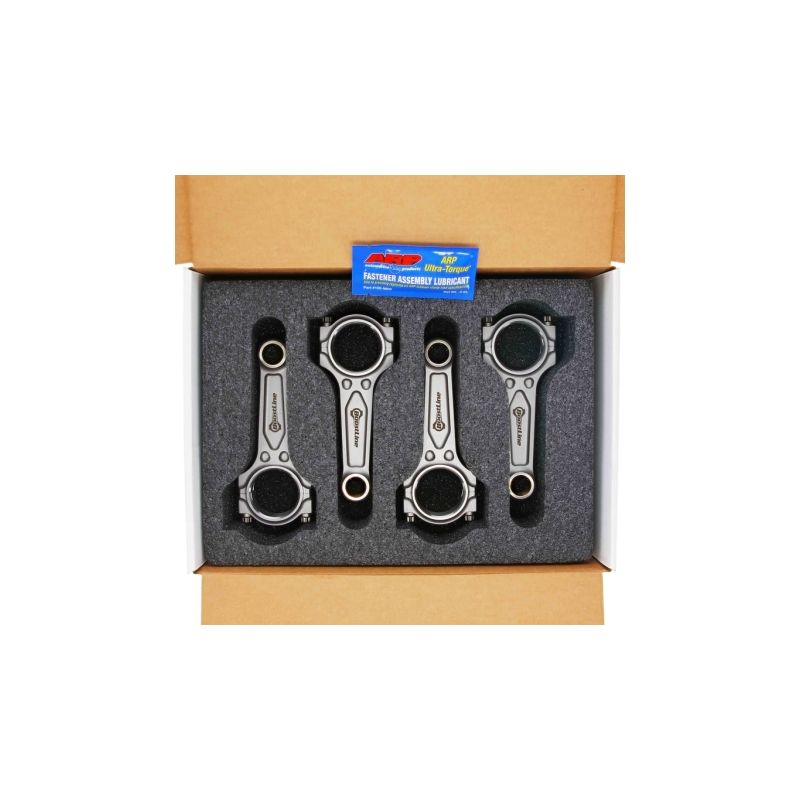

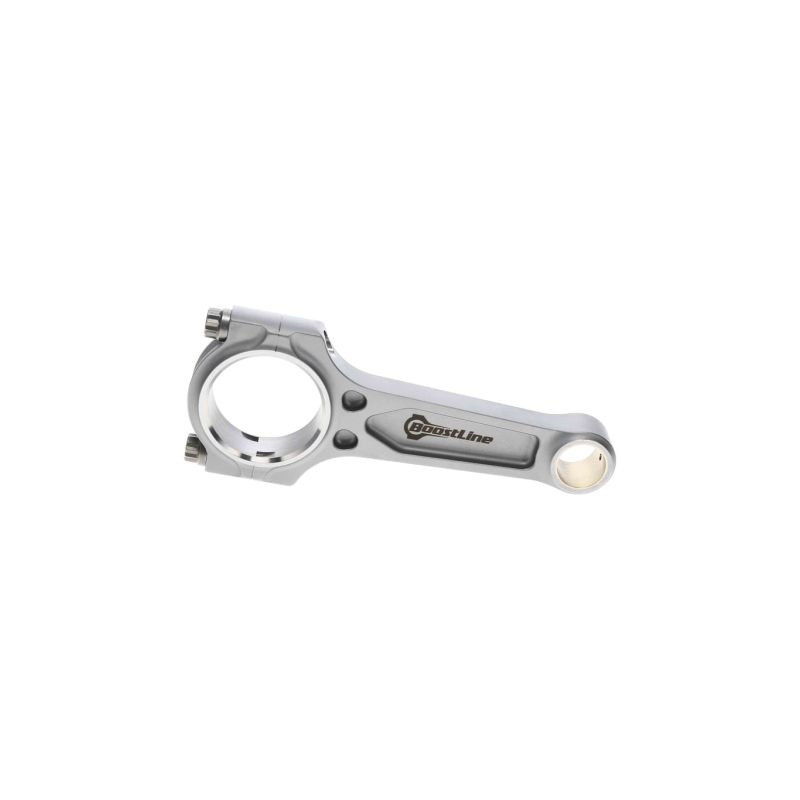

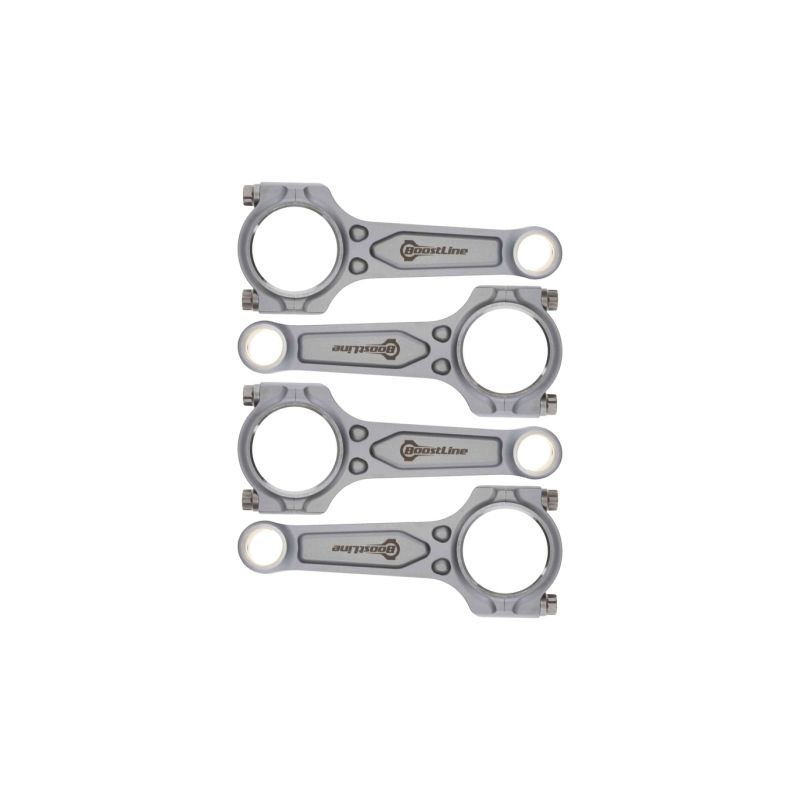

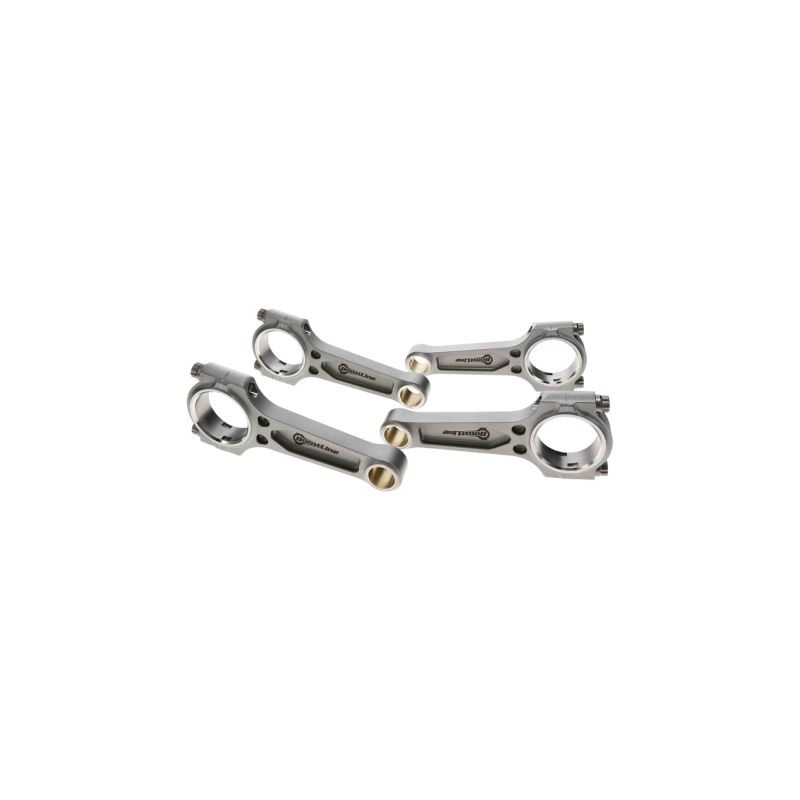

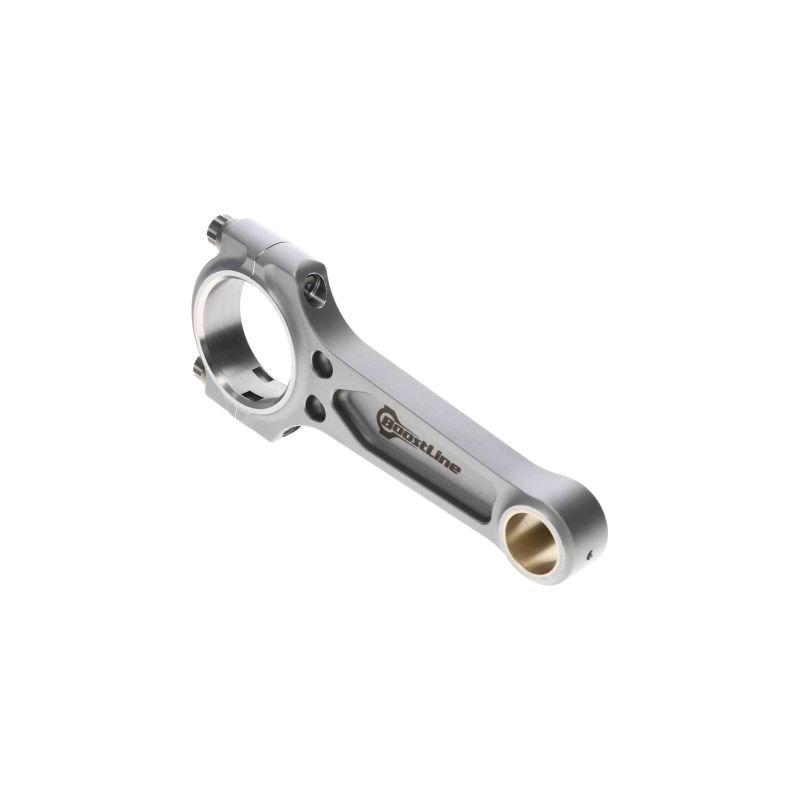

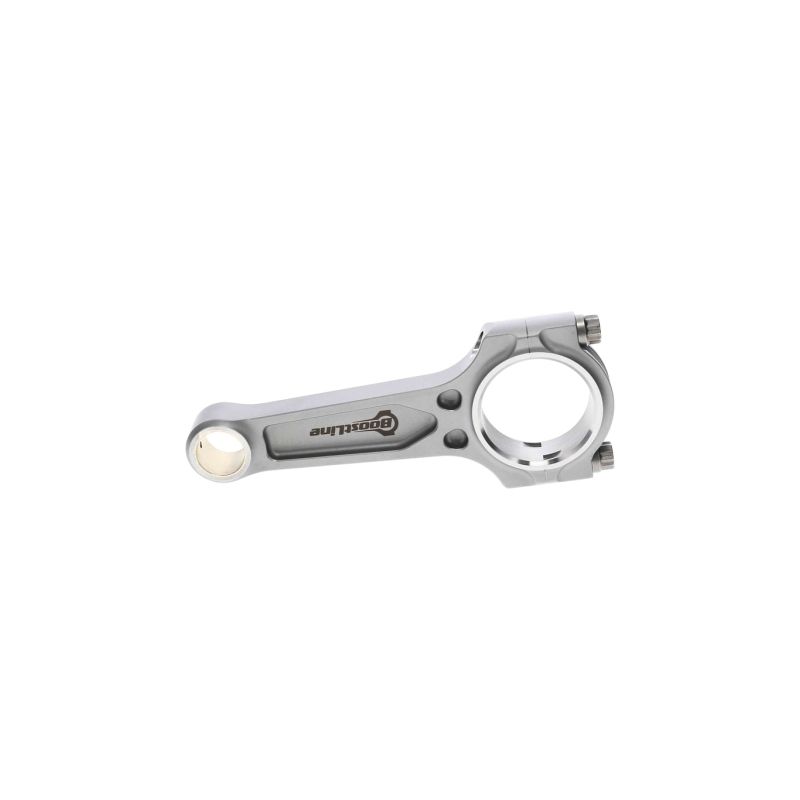

	Boostline est la gamme de bielles forgées du groupe américain Wiseco. Sa conception brevetée à trois poches associe la légèreté d’une bielle en I à la robustesse d’une bielle en H, et son chapeau est serré par des capscrews ARP intégrés, ce qui supprime les écrous et donne à l’assemblage une rigidité maximale. Forgées en acier 4340 et usinées aux États-Unis, ces bielles sont taillées pour les B18C fortement préparés, atmosphériques poussés comme montages suralimentés, et livrées en jeu complet de quatre avec leur visserie.
	Manley Performance, fabricant américain, est une référence de la préparation moteur depuis des décennies. Pour le B18C, il propose le profil H et la série Pro Series I-HD « Turbo Tuff », reconnue sur les moteurs fortement préparés pour ses renforts localisés et la qualité de son usinage. Les bielles sont forgées, usinées et contrôlées aux États-Unis, appariées en poids, puis livrées en jeu complet de quatre avec leur visserie ARP dédiée.

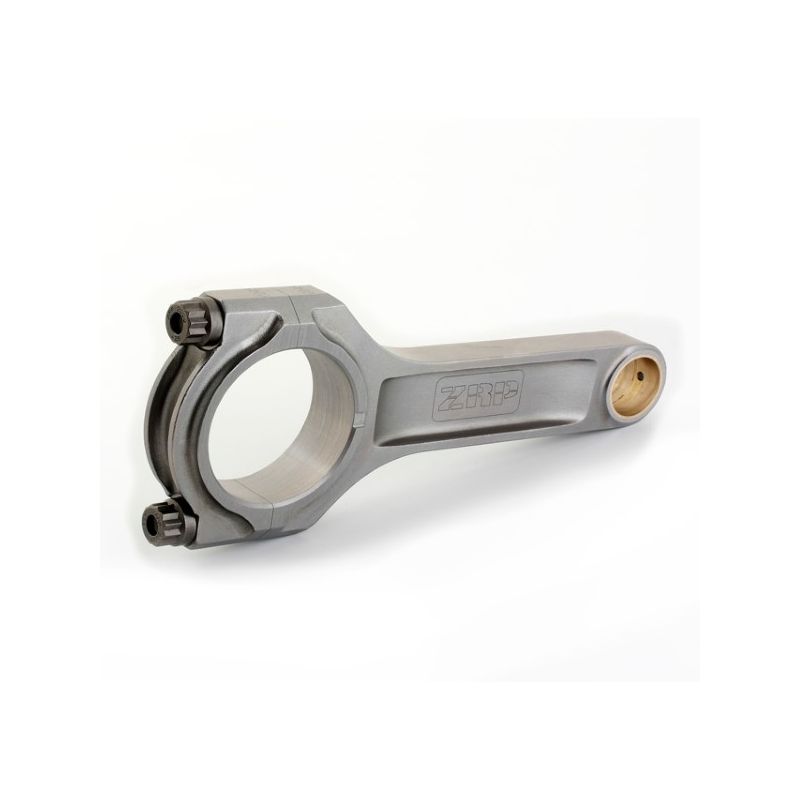

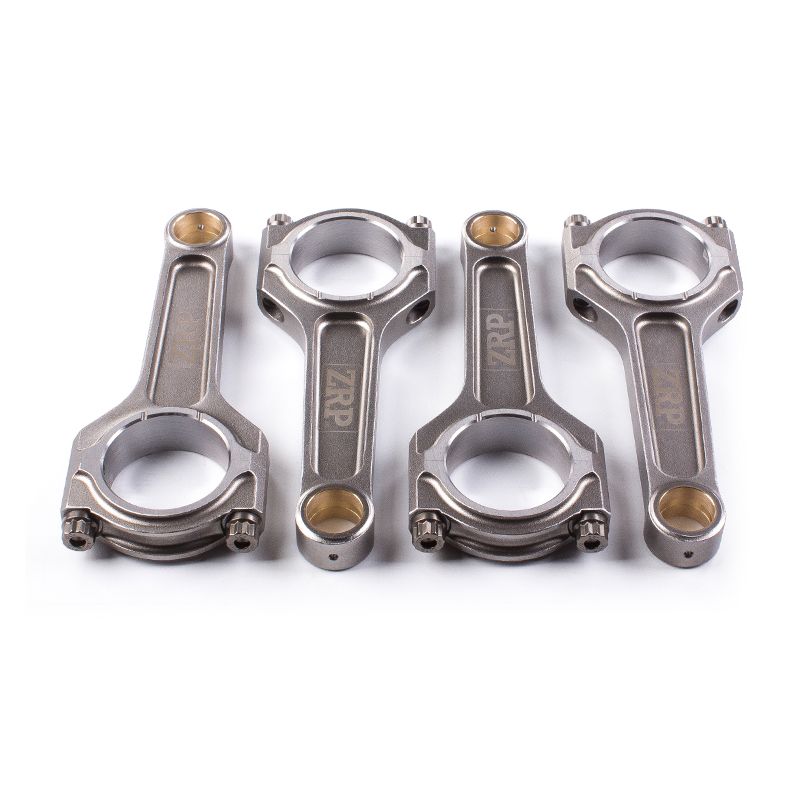

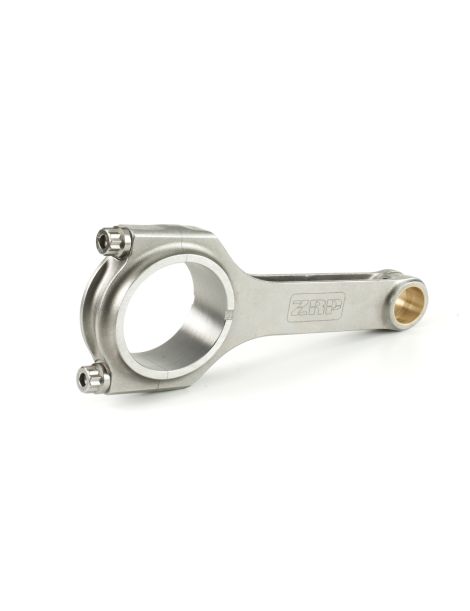

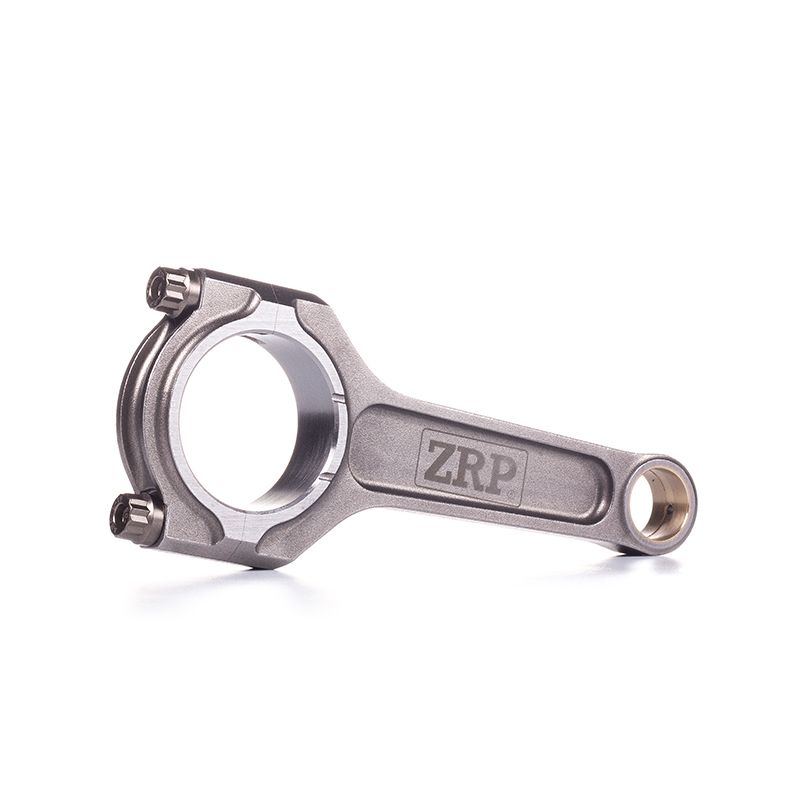

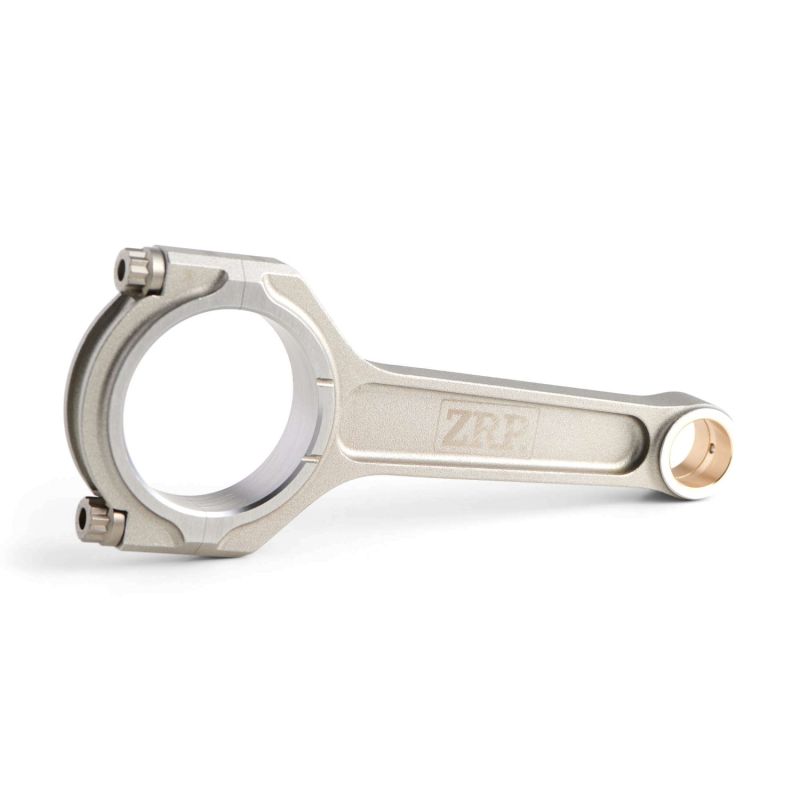

	ZRP est l’atelier grec d’Alex Drakos, installé à Athènes. Chaque bielle est forgée dans un acier 4340, usinée avec précision, contrôlée puis appariée en poids à ±1 g sur le jeu complet, condition indispensable sur un quatre-cylindres qui vit dans les hauts régimes. Pour le B18C, la gamme couvre les profils H, I et I-HD, ce qui permet d’ajuster le choix au programme visé, du moteur atmosphérique de circuit à la préparation suralimentée. Conception, usinage et contrôle sont réalisés en Grèce.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules

Ces bielles forgées équipent les Acura et Honda animées par le moteur 1,8 L 16V VTEC B18C, au premier rang desquelles les Integra GS-R et Type R (DC2, DB8) et la Civic VI :

Référence OEM : 13210-P72-000 (jeu de 4 bielles).

Pourquoi c’est la solution la plus économique ?

Un jeu de bielles forgées coûte sans commune mesure moins cher qu’une casse moteur : sur un B18C poussé en compression, en régime ou en suralimentation, une bielle d’origine qui rompt emporte le bloc, le vilebrequin et bien souvent la culasse VTEC. En montant d’emblée des bielles forgées appairées, vous fiabilisez durablement votre préparation et vous vous épargnez une reconstruction complète, pour un surcoût dérisoire au regard du prix d’un moteur neuf.
