2.5L 24v - M54B25
Fabricants
2.5L 24v - M54B25
Attention : dernières pièces disponibles !
Neuf

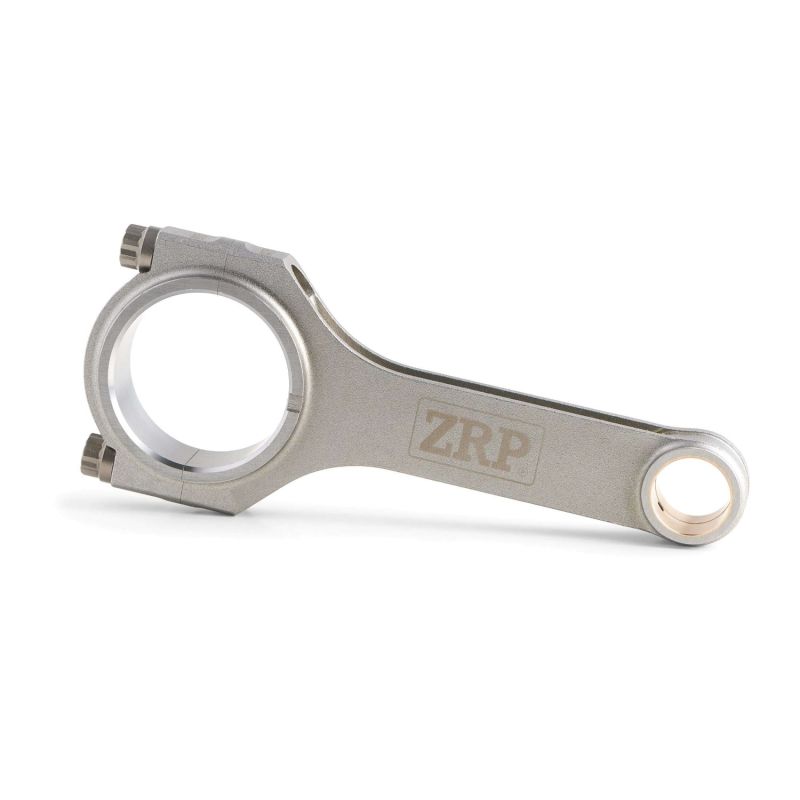

Kit de 6 bielles forgées en acier 4340 pour BMW 2.5L 24V M54B25.
Le M54B25 est un six cylindres en ligne essence de 2,5 litres (2494 cm³) produit par BMW de 2000 à 2006. Évolution directe du M52, il associe un bloc en aluminium, une distribution double VANOS (calage variable à l'admission et à l'échappement) et une admission à géométrie variable DISA. Avec un alésage de 84 mm pour une course de 75 mm, ce moteur atmosphérique à 24 soupapes délivre 192 ch et se distingue par son agrément de fonctionnement et la sonorité typique des six cylindres BMW.
On le retrouve sous le capot des Série 3 325i, 325Ci, 325ti et 325xi (E46), des Série 5 525i (E39, E60 et E61), du X3 2.5i (E83) ainsi que des Z3 et Z4 2.5i. Réputé fiable et souple, le M54B25 constitue une excellente base de préparation : montée en régime, augmentation de cylindrée ou ajout d'une suralimentation. Dès que la puissance augmente, le passage en bielles forgées sécurise le bas moteur et repousse les limites du bloc d'origine.
Taillées dans un acier 4340 à haute résistance, ces bielles renforcées protègent le bas moteur dès que les contraintes augmentent. Elles s'imposent lors d'un passage en pistons forgés, d'une recherche de fiabilité accrue, d'une montée en régime ou d'un gain de puissance, là où la bielle d'origine atteint ses limites.
Calibrées pour supporter les efforts répétés des moteurs préparés, atmosphériques comme suralimentés, elles accompagnent toutes les disciplines du sport automobile (rallye, drift, drag, circuit et roulage, course de côte, time attack) et conviennent aussi bien à une remise à neuf fiabilisée qu'aux préparations Stage 2, Stage 3 et au-delà.
| Référence | Marque | Profil | Visserie | Diamètre axe OEM 22 mm | Largeur pied | Diamètre tête OEM 48 mm | Largeur tête | Entraxe OEM 140 mm | Poids par bielle |
|---|---|---|---|---|---|---|---|---|---|
| R-BMW-003H | ZRP | H | ARP 2000-3/8"-38mm | 22 mm | 48 mm | 21,9 mm | 145 mm | 544 g | |
| R-BMW-003H-L19 | ZRP | H | ARP L19-3/8"-38mm | 22 mm | 48 mm | 21,9 mm | 145 mm | 544 g |
| Bielle | Visserie | Couple de serrage | Allongement préconisé |
|---|---|---|---|
| ZRP (R-BMW-003H) | ARP 2000 | 61 N·m | 0,140 – 0,152 mm |
| ZRP (R-BMW-003H-L19) | ARP L19 | 67,8 N·m | 0,152 – 0,165 mm |
Les fabricants recommandent la méthode par allongement (stretch gauge) comme référence : la notice livrée avec le kit prévaut toujours. Les couples indiqués correspondent à un montage réalisé avec le lubrifiant ARP.
| Le 4340 est un acier faiblement allié au nickel-chrome-molybdène, employé en aéronautique comme en compétition automobile. Forgé puis traité thermiquement par trempe et revenu, il combine une résistance à la traction élevée, une excellente tenue en fatigue et une bonne ductilité. Face à une bielle d'origine en acier fritté, il gagne environ 19 % de limite élastique, 8 % de résistance à la traction et de 19 à 37 % de tenue en fatigue : autant de marge là où le fritté se rompt sous forte contrainte. C'est la matière de référence de toute bielle haute performance. |
 | Profil en H. Section plus large offrant une grande résistance à la flexion latérale comme à la compression. C'est un profil robuste et polyvalent, particulièrement adapté aux moteurs préparés fortement sollicités en couple et en pression cylindre, du circuit au drag. |
La vis de bielle est l'une des pièces les plus sollicitées du moteur. Le bon réglage consiste à choisir le matériau selon l'usage réel de la préparation, puis à respecter scrupuleusement le couple et l'allongement de montage.
 | ARP 2000 (résistance à la traction d'environ 220 000 psi, soit ~1 517 MPa) est le standard haute performance. Il couvre les préparations jusqu'à environ 700 ch et des régimes de l'ordre de 7 500 tr/min. C'est le choix le plus courant pour le circuit, le drift ou le rallye, avec un excellent compromis entre résistance et fiabilité et aucune contrainte de stockage particulière. |
 | ARP L19 (résistance à la traction d'environ 260 000 psi, soit ~1 793 MPa) vise les usages extrêmes : au-delà de 800 ch, régimes supérieurs à 8 500 tr/min, course d'accélération et dragster. Attention, le L19 est sensible à la corrosion et à la fragilisation par l'hydrogène : il doit être stocké et monté huilé, à l'abri de l'humidité. |
En complément du serrage au couple, la mesure de l'allongement des vis de bielle est la vérification la plus fiable pour obtenir une précharge optimale. Le contrôle se fait vis montée : on place la jauge de mesure (comparateur) sur les deux extrémités de la vis et on lit son allongement réel, qui doit correspondre à la valeur préconisée (voir le tableau couple & allongement ci-dessus). Cette méthode s'affranchit des écarts de frottement propres au serrage au couple et sécurise l'assemblage sur les moteurs fortement sollicités. |
Acheter la jauge d'allongement ARP →
 | ZRP : marque grecque de bielles forgées hautes performances, fabriquées par Drakos Engineering à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée pour rester fiable à haut régime. Disponibles ici en profil en I et livrées avec visserie ARP 2000 ou ARP L19, elles sont conçues et contrôlées en Grèce, et utilisées en rallye, sur circuit comme en drift. |
 | 1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe |
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| BMW | Série 3 325i / 325xi (E46), berline et Touring | M54B25 | 186–192 ch | 2000–2005 |
| BMW | Série 3 325Ci (E46), Coupé et Cabriolet | M54B25 | 186–192 ch | 2000–2006 |
| BMW | Série 3 325ti Compact (E46) | M54B25 | 192 ch | 2001–2004 |
| BMW | Série 5 525i (E39), berline et Touring | M54B25 | 186–192 ch | 2000–2004 |
| BMW | Série 5 525i (E60/E61), berline et Touring | M54B25 | 186–192 ch | 2003–2010 |
| BMW | X3 2.5i (E83) | M54B25 | 186–192 ch | 2004–2006 |
| BMW | Z3 Roadster 2.5i (E36/7) | M54B25 | 192 ch | 2000–2002 |
| BMW | Z4 Roadster 2.5i (E85) | M54B25 | 192 ch | 2002–2005 |
Référence OEM : 11 24 1 437 212.
Quand un bas moteur d'origine rend l'âme (bielle cassée, tordue ou marquée), un retour en configuration constructeur impose souvent de remplacer à la fois les bielles et les pistons, fréquemment endommagés ensemble. La facture grimpe vite, pour un simple retour à l'état initial.
Pour un budget comparable, voire inférieur, le passage en bielles forgées 4340 associées à des pistons forgés apporte une fiabilité et une marge de sécurité bien supérieures, avec un vrai potentiel d'évolution. C'est la voie retenue depuis plus de quinze ans par les préparateurs européens.
À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
