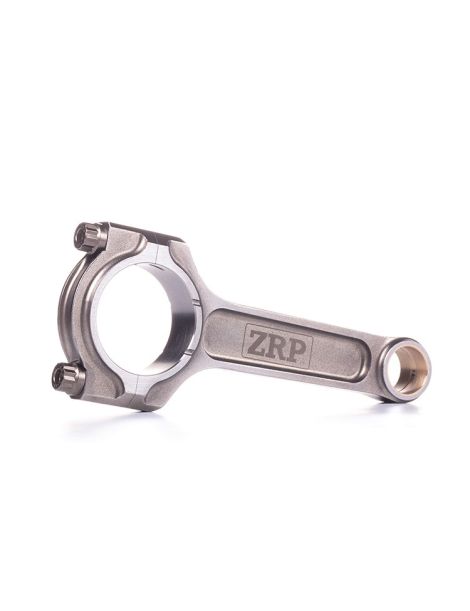

Bielles forgées BMW - 1.6L 8V - M40B16 M43B16 pour pistons forgés

Le moteur BMW M40B16 / M43B16

Le M40 est le quatre cylindres en ligne de 1,6 litre conçu par BMW pour ses modèles d'entrée de gamme de la fin des années 1980. De type SOHC à 8 soupapes (un seul arbre à cames en tête entraîné par courroie), atmosphérique et alimenté par injection électronique, il développe environ 100 ch pour 1 596 cm³ (alésage 84 mm, course 72 mm). Il a fait ses débuts sur la Série 3 316i E30 en 1987 et a remplacé l'ancien M10. Au début des années 1990, BMW lui a donné un successeur, le M43 : même cylindrée de 1,6 litre, même architecture SOHC 8 soupapes, mais une distribution repensée et entraînée par chaîne pour gagner en fiabilité et en agrément.

Sous le code 316i, ces deux moteurs ont équipé une large part de la Série 3 : berlines et Touring E30, berlines, coupés, Touring et Compact E36, puis berlines et coupés E46 jusqu'au milieu des années 2000, sans oublier la variante au gaz naturel 316g. La puissance s'échelonne de 99 à 105 ch selon les versions. Réputés robustes et économiques, ces blocs 1.6 trouvent une seconde jeunesse en préparation : le passage en bielles forgées et pistons forgés sécurise le bas moteur dès que l'on cherche à fiabiliser l'ensemble ou à encaisser une montée en puissance.

Les bielles forgées

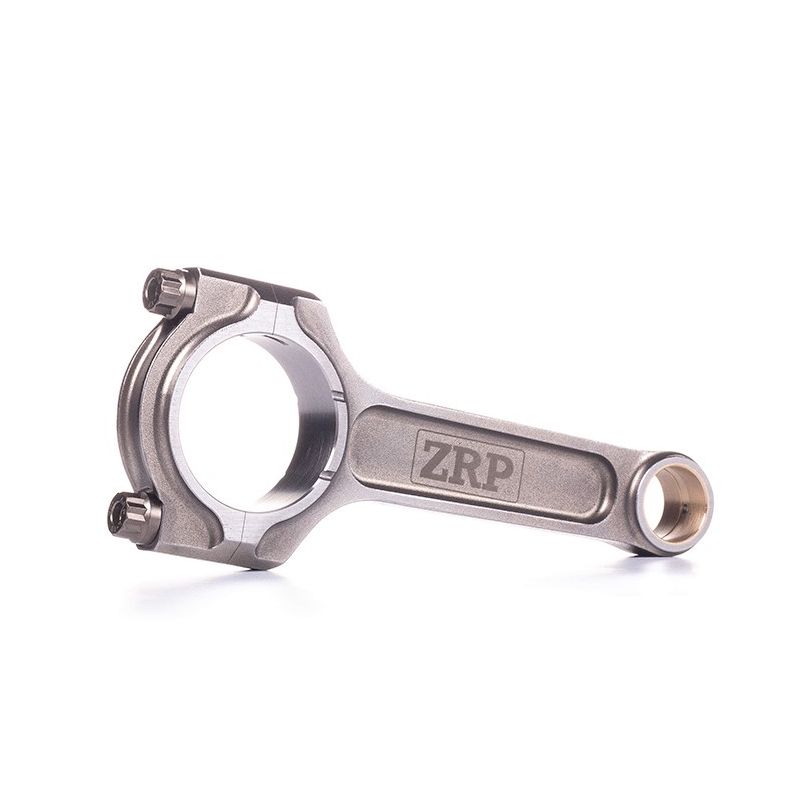

Ces bielles sont forgées dans un acier 4340 à haute résistance, une nuance faiblement alliée au nickel, au chrome et au molybdène qui associe limite élastique élevée et bonne endurance. Le résultat : un bas moteur fiabilisé dès que la puissance augmente. Le passage en pistons forgés, une montée en régime, une hausse de la pression de suralimentation ou un gain de cylindrée sortent la bielle d’origine de son domaine ; la ZRP profil I, 498 g pour un entraxe de 140 mm et une tête de 48 mm, reprend la charge sans se déformer.

Ces bielles sont dimensionnées pour les moteurs préparés, en suralimentation par turbocompresseur comme par compresseur volumétrique, et couvrent toutes les disciplines : rallye, drift, drag, circuit et roulage, course de côte, time attack. Elles accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au bloc de compétition. Sur ce quatre cylindres 1,6 litre à huit soupapes, elles sont le socle indispensable d’une préparation sérieuse.

Caractéristiques techniques des bielles forgées BMW M40B16 / M43B16

Couple de serrage et allongement

Un piège classique consiste à reprendre le couple d’origine du constructeur pour une visserie ARP : les deux n’ont ni la même nuance d’acier, ni la même géométrie de filet, ni la même précharge visée. Appliquer une valeur trop basse sur ces bielles laisse la précharge sous l’effort qui sépare le chapeau : le joint s’ouvre par intermittence, la surface d’appui se dégrade, le coussinet est maté, le jeu grandit et le palier finit par bruiter. Appliquer une valeur trop haute conduit la vis au-delà de sa limite élastique : allongement permanent, précharge évanouie, logement de coussinet déformé et tête de bielle ovalisée, avec un coussinet qui ne porte plus régulièrement. Les seules valeurs valables pour les quatre bielles ZRP de ce M40B16 ou M43B16 sont donc celles du tableau ci-dessous, publiées par le fabricant de la visserie et différenciées entre ARP 2000 et ARP L19 en 3/8". La mesure de l’allongement au comparateur reste la méthode de référence, le montage se fait avec le lubrifiant ARP et la notice du kit prévaut.

Guide technique

Acier forgé 4340 : qu'est-ce que c'est ?

Les profils de bielle

Profil en I. Section centrale fine et masse réduite : la bielle en I limite l'inertie et autorise des régimes élevés. C'est le profil de prédilection des moteurs modernes, des préparations rallye et des blocs poussés en régime, drift et time attack en tête. C'est le profil retenu pour ce kit M40 / M43.

Comment choisir sa visserie de bielle ?

La vis de bielle travaille en traction pure, cycle après cycle, et c’est sa métallurgie qui décide de sa durée de vie : nuance de l’alliage, propreté de l’acier, trempe et revenu menés dans toute la section, puis roulage des filets une fois la pièce traitée. Ce dernier point est déterminant, car il écrouit le fond de filet, là où s’amorcent presque toutes les ruptures de fatigue. Ajoutez-y la tenue à la corrosion et la régularité dimensionnelle, qui donne la même précharge à chaque vis. Sur ce M40B16 / M43B16, deux grades sont proposés en 3/8"-38 mm : choisissez selon la puissance et le régime visés, puis serrez à l’allongement mesuré.

ARP 2000 (résistance à la traction d’environ 220 000 psi, soit ~1 517 MPa) est le standard haute performance. Les seuils s’expriment par cylindre et selon le diamètre de vis : environ 200 ch par cylindre en 3/8", pour des régimes pouvant atteindre 8 500 tr/min. C’est le choix le plus polyvalent en circuit, trackday, drift, rallye, drag et course de côte, avec un excellent compromis de robustesse et de fiabilité, sans contrainte de stockage particulière.

ARP L19 (résistance à la traction d’environ 260 000 psi, soit ~1 793 MPa) est conçu pour les moteurs poussés à l’extrême : forte pression de suralimentation, hauts régimes soutenus et pression cylindre élevée. Les seuils montent à environ 250 ch par cylindre en 3/8", pour des régimes pouvant atteindre 10 000 tr/min. Il s’adresse aux préparations grosse puissance en drag, drift, rallye et circuit. Sensible à la corrosion et à la fragilisation par l’hydrogène, il doit être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

La méthode la plus fiable pour monter une vis de bielle consiste à contrôler son allongement plutôt que son seul couple. À l'aide d'une jauge d'allongement, on mesure l'étirement de la vis pendant le serrage et l'on s'arrête à la valeur préconisée par le fabricant. Cette technique garantit une tension homogène d'une vis à l'autre, indispensable à haute charge. Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP : marque grecque de bielles forgées hautes performances, fabriquées par Drakos Engineering à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée pour rester fiable à haut régime. Disponibles ici en profil en I et livrées avec visserie ARP 2000 ou ARP L19, elles sont conçues et contrôlées en Grèce, et utilisées en rallye, sur circuit comme en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW M40B16 / M43B16

Les véhicules du tableau ci-dessous sortent d’usine avec le moteur BMW 1.6L 8V M40B16 M43B16. Confirmez le diamètre d’axe de piston et l’entraxe de vos bielles avant de passer commande.

Référence OEM : M40B16 : 11 24 1 727 239 ; M43B16 : 11 24 1 437 618 (jeu de bielles, montage à chapeau fracturé).

Pourquoi c'est la solution la plus économique ?

Quand une bielle d’origine casse, la remise en état ne se limite jamais à la pièce rompue : il faut remplacer les bielles ET les pistons, presque toujours abîmés dans le même incident, et souvent reprendre le vilebrequin, les coussinets et parfois le bloc. Le coût d’un simple retour à la configuration d’usine devient alors élevé, pour un moteur qui n’aura rien gagné.

À budget équivalent, voire inférieur, un jeu de bielles forgées 4340 associé à des pistons forgés place le bas moteur à un autre niveau de fiabilité, avec une marge de sécurité nette et un vrai potentiel d’évolution de la puissance. C’est la solution retenue par les préparateurs européens depuis plus de quinze ans, y compris sur les petits quatre cylindres comme celui-ci.

À budget égal : plus de fiabilité, plus de potentiel et plus de longévité pour le bas moteur.
