Joint de culasse renforcé Nissan SR20DE SR20DET S13 S14 S15

Les moteurs Nissan concernés

Le Nissan SR20 est le quatre-cylindres en ligne essence 16 soupapes de 2,0 litres, atmosphérique (SR20DE) ou turbo (SR20DET). Cette fiche couvre ses versions à propulsion, montées en long dans les 180SX, 200SX et Silvia des générations S13, S14 et S15 : sur ces voitures, le SR20DE et le SR20DET reçoivent les mêmes joints de culasse renforcés.

Le joint d'origine porte la référence 11044-65F03 sur le SR20DET et 11044-70J01 sur le SR20DE. C'est un joint multicouche acier (MLS) de 87 mm d'alésage, dont Nissan ne publie pas l'épaisseur. Il est dimensionné pour la pression de combustion de série : quand celle-ci augmente, le serrage se relâche, la culasse se soulève, et le liquide de refroidissement passe dans un cylindre.

Les joints de culasse renforcés

Le joint de culasse ne crée pas l'étanchéité par lui-même : il la tient parce que la visserie plaque la culasse contre le bloc. Un joint composite s'écrase définitivement au-delà de 100 N/mm² de contrainte admissible, quand l'acier inoxydable 301 des MLS et des MLX en tient 517 N/mm², soit 5 fois plus, et reprend sa forme à chaque combustion.

Cette fiche réunit les références de deux fabricants de compétition, Athena et Cometic, en trois constructions : MLS Athena à Gas Stopper, MLS Cometic multicouches acier et MLX Cometic à butée de chambre. Les alésages de joint s'étendent de 86 à 89 mm, ce qui couvre le bloc d'origine comme le bloc réalésé, et les épaisseurs de 0,69 à 3,56 mm, de quoi ajuster le taux de compression sans toucher aux pistons ni à la culasse. En règle générale, on retient un alésage de joint supérieur d'au moins 0,5 mm à l'alésage réel des cylindres. Chaque référence est vendue à l'unité, un joint par moteur.

Caractéristiques techniques

Volume du joint : l'espace que le joint laisse au-dessus de chaque cylindre. Il agrandit la chambre de combustion, et plus il est grand, plus le taux de compression baisse. Les valeurs se comparent entre elles à alésage de joint identique.

Préparation et montage

Avant la pose, contrôlez la planéité de la culasse et du bloc à la règle et faites surfacer si nécessaire. Aucun de ces joints ne demande de pâte à joint : Athena comme Cometic les livrent déjà revêtus.

Guide technique

Les trois constructions proposées

	MLS Athena De deux à cinq feuilles d'acier inoxydable AISI 301, découpées au laser, embouties et rivées. Autour de chaque cylindre, une feuille repliée sur elle-même, le Gas Stopper, concentre le serrage sur la chambre de combustion, et des bossages assurent l'étanchéité des passages d'eau et d'huile. Les feuilles extérieures reçoivent un revêtement en deux couches : la première résiste aux hautes températures et comble les petites irrégularités du bloc et de la culasse, la seconde, à base de silicone, évite que le joint colle au démontage. C'est le choix tout acier d'Athena, du moteur atmosphérique préparé à la suralimentation modérée.

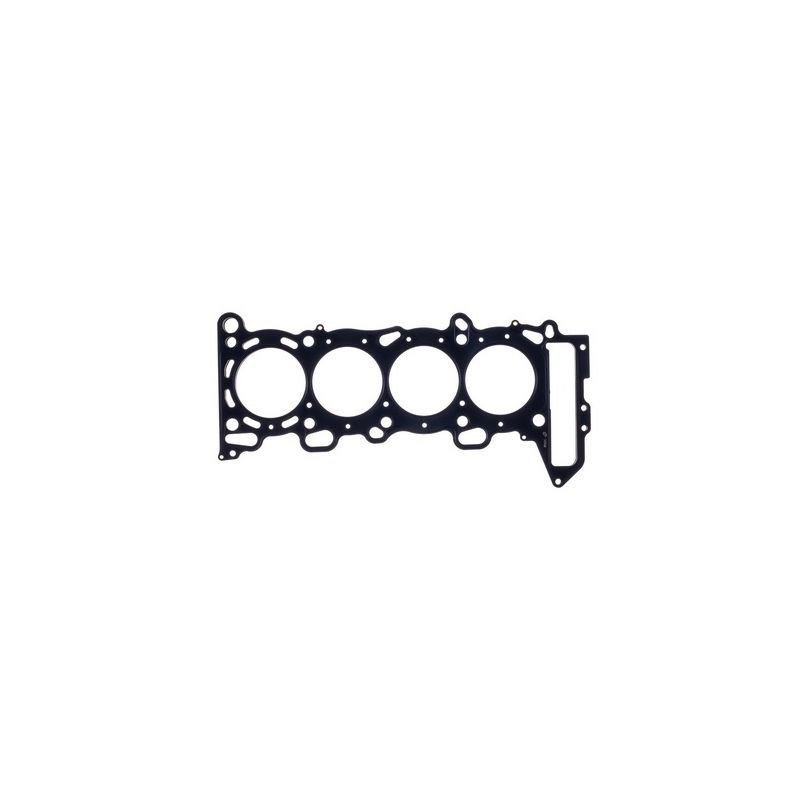

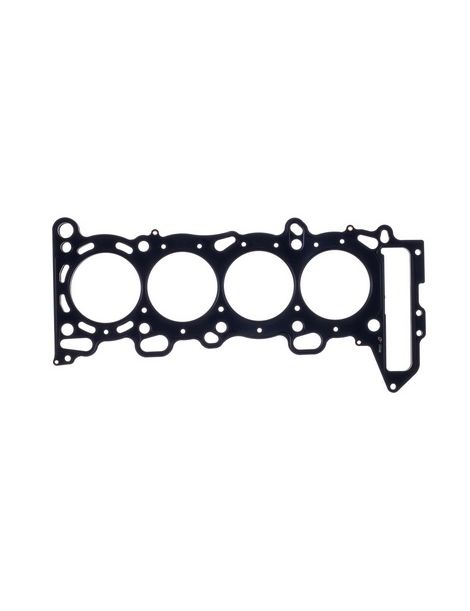

	MLS Cometic Plusieurs feuilles d'acier inoxydable embouties et rivées. Les feuilles extérieures portent des bossages actifs autour de chaque cylindre et de chaque passage de fluide. L'étanchéité est obtenue avec une charge de serrage modérée et une déformation d'alésage limitée. C'est le choix polyvalent, du moteur atmosphérique préparé à la petite suralimentation.
	MLX Cometic La même base que le MLS, avec une feuille centrale pliée qui forme une butée autour de la chambre de combustion et un revêtement haute température. Le serrage local augmente sans accroître la déformation de l'alésage. C'est le plus résistant des joints tout acier, à retenir quand la suralimentation dépasse ce que tient un MLS, en 87 et 88 mm.

Choisir son alésage et son épaisseur

L'alésage du joint. Le MLS Athena existe en 87, 87,5 et 88,5 mm, le MLS Cometic en 86, 86,5, 87, 87,5, 88,5 et 89 mm, le MLX Cometic en 87 et 88 mm.

L'épaisseur. Nissan ne publie pas l'épaisseur du joint d'origine. Un joint plus épais agrandit la chambre de combustion et fait baisser le taux de compression ; un joint plus fin la réduit et fait monter le taux.

Sur une épaisseur plus fine que celle du joint déposé, relevez au comparateur le dépassement de vos pistons hors du bloc : c'est lui qui détermine la garde restante entre le piston et la culasse.

Les deux marques

	Athena S.p.A. est un fabricant italien de joints et de composants moteur, dont le siège et l'usine principale sont à Alonte, en Vénétie. Le groupe produit aussi en Espagne, aux États-Unis, au Brésil et en Inde. Ses joints multicouches sont montés en première monte par des constructeurs automobiles, et sa gamme compétition est conçue et fabriquée intégralement en Italie.
	Cometic Gasket, Inc. est un fabricant américain de joints et de solutions d'étanchéité moteur, fondé en 1989 et installé à Concord, dans l'Ohio. Sa spécialité est le joint fabriqué à la demande, à l'alésage et à l'épaisseur voulus. Tous ses produits sont fabriqués aux États-Unis, à partir de matériaux américains.

Les avantages face au joint d'origine

Quand un joint renforcé devient nécessaire

• Ajout d'une suralimentation, ou hausse de la pression sur un moteur déjà turbocompressé
• Cylindre réalésé au-delà de ce que couvre l'alésage de 87 mm du joint d'origine
• Recherche d'un taux de compression différent de celui d'origine, à la hausse comme à la baisse
• Moteur ayant déjà perdu son joint, ou consommant du liquide de refroidissement
• Usage en compétition, où le joint enchaîne les montées en température

Compatibilité véhicules

Référence OEM : 11044-65F03 (SR20DET), 11044-70J01 (SR20DE).

Important : les joints Cometic C4324 et H2039 ont un trou d'huile supplémentaire, prévu pour les S13 ; les autres références Cometic en ont deux, prévus pour les S14 et S15. Les SR20 montés en travers (Primera, Almera, Sunny, Bluebird, Avenir) et la Sunny GTI-R reçoivent d'autres joints : ils ne sont pas couverts par cette fiche.

Pourquoi passer au joint renforcé ?

Le joint renforcé tient là où le joint d'origine atteint sa limite : à pression de combustion plus élevée, il garde sa forme au lieu de s'écraser.

Dès que la puissance monte, turbo, compresseur ou taux de compression relevé, le joint de culasse devient le maillon faible du haut moteur. Passer au renforcé n'est alors pas un confort mais une sécurité : c'est ce qui évite la casse et la dépose de la culasse qui va avec.
