Bielles forgées Citroën Peugeot - 2.0L 16V - EW10J4S pour pistons forgés

Le moteur Citroën Peugeot EW10J4S

Le PSA EW10J4S est un quatre-cylindres essence 2.0 litres 16 soupapes développé par le groupe Peugeot Citroën, issu de la famille de moteurs EW. Avec un alésage de 85 mm pour une course de 88 mm (1 997 cm³), une distribution à double arbre à cames en tête et un taux de compression de 11:1, il délivre 177 ch (130 kW) et 202 N·m dans sa version la plus aboutie.

Réservé aux versions sportives du groupe, le EW10J4S anime la Peugeot 206 RC, la Citroën C4 VTS ainsi que les Peugeot 307 et 307 CC. Bloc apprécié des préparateurs, il accepte volontiers la montée en puissance, en atmosphérique poussé comme en conversion turbo : c’est précisément à ce stade que ses bielles atteignent leurs limites et qu’un jeu de bielles forgées renforcées prend tout son sens.

Comme sur la plupart des blocs de grande série, l’attelage mobile de l’EW10J4S a été calculé pour la puissance d’usine et pour un usage routier, pas pour les contraintes d’un moteur préparé. Dès que la pression de suralimentation ou le régime maximal augmentent, la bielle devient le maillon le plus sollicité : le corps travaille en flambage, la tête peut s’ovaliser et les vis de chapeau finissent par perdre leur précharge. Un jeu forgé, appairé au gramme et boulonné en visserie ARP, repousse cette limite bien au-delà des besoins d’une préparation et protège du même coup vilebrequin et coussinets.

Les bielles forgées

Taillées dans un acier 4340 à haute résistance, les bielles forgées renforcées sécurisent le bas moteur dès que la puissance grimpe. Elles s’imposent lorsqu’on passe aux pistons forgés, qu’on relève le régime, qu’on augmente la pression de suralimentation ou qu’on gagne en cylindrée : autant de situations où la bielle d’origine arrive en bout de course.

Pensées pour absorber les contraintes sévères des moteurs préparés (turbo comme compresseur), ces bielles forgées couvrent toutes les disciplines (rallye, drift, drag, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’à la configuration de compétition.

Caractéristiques techniques des bielles forgées EW10J4S

Couple de serrage et allongement

Les fabricants érigent la mesure de l’allongement (stretch gauge) en méthode de référence : la notice fournie avec le kit fait toujours foi. Les couples indiqués s’entendent pour un montage avec lubrifiant ARP.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil H. Sa section en « H » procure une grande rigidité et une excellente résistance à la flexion comme à la compression. Légèrement plus lourde qu’une bielle en I, elle privilégie la solidité : c’est le choix des moteurs à fort couple, des grosses cylindrées et du drag. Sur un EW10J4S fiabilisé et poussé, le profil H est une valeur sûre.

Comment choisir sa visserie de bielle ?

Ce qui fait tenir une vis de bielle, c’est sa métallurgie : la nuance de l’alliage donne la limite élastique et la résistance à la traction, le traitement thermique conduit dans la masse assure une dureté homogène, et le roulage des filets, effectué après ce traitement, écrouit le fond de filet et retarde l’apparition d’une fissure de fatigue. S’y ajoute la stabilité chimique, qui détermine la tenue à la corrosion et la sensibilité à l’hydrogène, donc la façon de stocker les vis avant montage. Sur ce EW10J4S, la visserie est proposée en 3/8"-38 mm dans deux grades ; réglez le choix sur la puissance et le régime visés, puis serrez à l’allongement mesuré.

ARP 2000 est un acier corroyé faiblement allié, traité à cœur, dont la résistance à la traction se situe autour de 220 000 psi, soit ~1 517 MPa, avec des filets roulés après traitement thermique : le fond de filet est écroui, l’endurance en fatigue cyclique est élevée et la précharge reste très régulière. Chimiquement stable, ce grade ne demande aucune précaution de stockage. Il est donné jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min, ce qui en fait le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Sur ce EW10J4S, il équipe la bielle ZRP profil H de 493 g en 3/8"-38 mm.

ARP L19 (résistance à la traction ~260 000 psi, soit ~1 793 MPa) est conçu pour les moteurs poussés à l’extrême, jusqu’à 250 ch par cylindre en 3/8", et jusqu’à 10 000 tr/min : très forte pression de suralimentation, hauts régimes soutenus et pression cylindre élevée. C’est le choix des préparations grosse puissance : course d’accélération (drag), drift, rallye et circuit. Attention : sensible à la corrosion et à la fragilisation par l’hydrogène, il doit impérativement être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

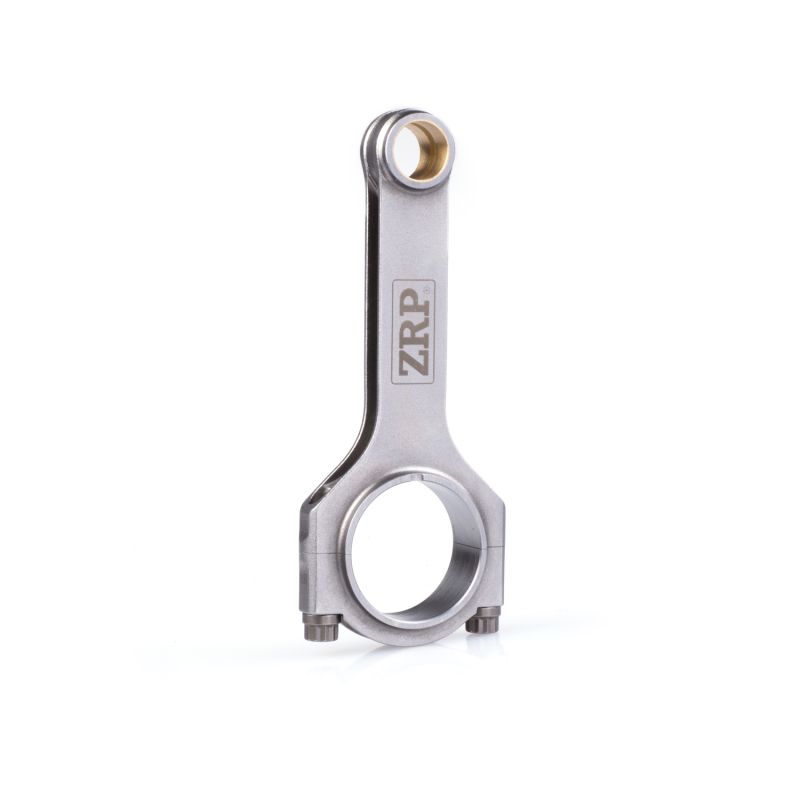

ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Sur cette application, elles sont proposées en profil H avec visserie ARP 2000 ou ARP L19. Conçues et contrôlées en Grèce, elles sont éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Citroën Peugeot EW10J4S

Ces bielles forgées sont compatibles avec l’ensemble des véhicules équipés du moteur PSA EW10J4S (2.0L 16V, 177 ch) :

Référence OEM : 0603 91 (jeu de 4 bielles).

Pourquoi c’est la solution la plus économique ?

Lorsqu’un bas moteur d’origine lâche (bielle rompue, voilée ou marquée), revenir à la configuration constructeur oblige à remplacer les bielles et les pistons, souvent endommagés en même temps. La note grimpe rapidement, pour une simple remise en état.

À budget comparable, parfois inférieur, associer des bielles forgées en acier 4340 à des pistons forgés apporte une fiabilité et une marge de sécurité bien supérieures, avec en prime un vrai potentiel d’évolution en puissance. C’est la solution adoptée par les préparateurs européens depuis plus de 15 ans.

À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
