3.2L 24v - S54B32
Fabricants
3.2L 24v - S54B32
Attention : dernières pièces disponibles !
Neuf
Kit de 6 bielles forgées en acier 4340 pour BMW 3.2L 24V S54B32.
Le S54B32 est le dernier six cylindres en ligne atmosphérique développé par la division M de BMW. Ce bloc de 3 246 cm³ (alésage 87 mm, course 91 mm), à double arbre à cames en tête et 24 soupapes, associe six papillons individuels et le système double-VANOS pour délivrer 343 ch à 7 900 tr/min, avec une zone rouge proche de 8 000 tr/min. Sa puissance spécifique avoisine 105 ch par litre, une référence pour un moteur atmosphérique de série. Produit de 2000 à 2008, il anime la M3 (E46), la M3 CSL (360 ch), la Z3 M et la Z4 M.
Construit autour d'un vilebrequin forgé et d'un bloc à haute rigidité, le S54B32 monte très haut en régime et encaisse des contraintes mécaniques élevées. En préparation, lors d'une montée en régime prolongée, d'une hausse de la pression cylindre ou d'une conversion en suralimentation, l'attelage mobile devient le maillon déterminant. Des bielles forgées en acier 4340 apportent alors la marge de résistance nécessaire pour exploiter pleinement le potentiel du moteur en usage intensif et en compétition.
Une bielle forgée est mise en forme par compression d'un lopin d'acier porté à haute température : le fibrage du métal épouse la géométrie de la pièce, ce qui donne une bielle dense, homogène et sans porosité, bien plus endurante qu'une bielle moulée ou en métal fritté. Usinées avec précision, grenaillées puis équilibrées, les bielles proposées ici sont livrées en jeu complet et prêtes à monter, visserie ARP incluse. Elles repoussent les limites de régime et de pression cylindre tout en sécurisant la fiabilité du bas-moteur.
| Référence | Marque | Profil | Visserie | Diamètre axe OEM 21 mm | Largeur pied | Diamètre tête OEM 53 mm | Largeur tête | Entraxe OEM 139 mm | Poids par bielle |
|---|---|---|---|---|---|---|---|---|---|
| BM5472-827 | Boostline | I-3P | ARP 2000-3/8"-38mm | 21 | 20 | 53 | 19,9 | 139 | 593 g |
| BM5472-827+ | Boostline | I-3P | ARP CA625+-3/8"-38mm | 21 | 20 | 53 | 19,9 | 139 | 595 g |
| R-BMW-012-I | ZRP | I | ARP 2000-3/8"-38mm | 21 | 53 | 19,9 | 139 | 502 g | |
| R-BMW-012-I-L19 | ZRP | I | ARP L19-3/8"-38mm | 21 | 53 | 19,9 | 139 | 502 g |
| Bielle | Visserie | Couple max. (sans jauge) | Allongement attendu (avec jauge) |
|---|---|---|---|
| Boostline (BM5472-827) | ARP 2000 | 75 N·m | 0,130 à 0,140 mm |
| Boostline (BM5472-827+) | ARP CA625+ | 115 N·m | 0,170 à 0,180 mm |
| ZRP (R-BMW-012-I) | ARP 2000 | 61 N·m | 0,140 à 0,152 mm |
| ZRP (R-BMW-012-I-L19) | ARP L19 | 67,8 N·m | 0,152 à 0,165 mm |
Les fabricants recommandent la méthode par allongement (stretch gauge) comme référence : la notice fournie avec le kit fait foi. Les couples indiqués s'entendent avec un montage au lubrifiant ARP.
| L’acier 4340 est un acier allié nickel-chrome-molybdène utilisé en aéronautique comme en compétition automobile. Forgé puis traité thermiquement (trempe et revenu), il offre une excellente résistance à la traction, une grande tenue en fatigue et une réelle ductilité. Face à une bielle d’origine (souvent en métal fritté, optimisée pour le coût de série), une bielle forgée 4340 affiche environ +19 % de limite élastique, +8 % de résistance à la traction et surtout +19 à +37 % de résistance en fatigue, soit une durée de vie sous charge cyclique plusieurs fois supérieure. C’est ce qui fait du 4340 forgé le matériau de référence dès que la suralimentation et le régime montent. |
 | Profil en I : un corps fin et nervuré, optimisé pour la légèreté et la montée en régime. C'est le profil retenu par ZRP pour ce kit. |

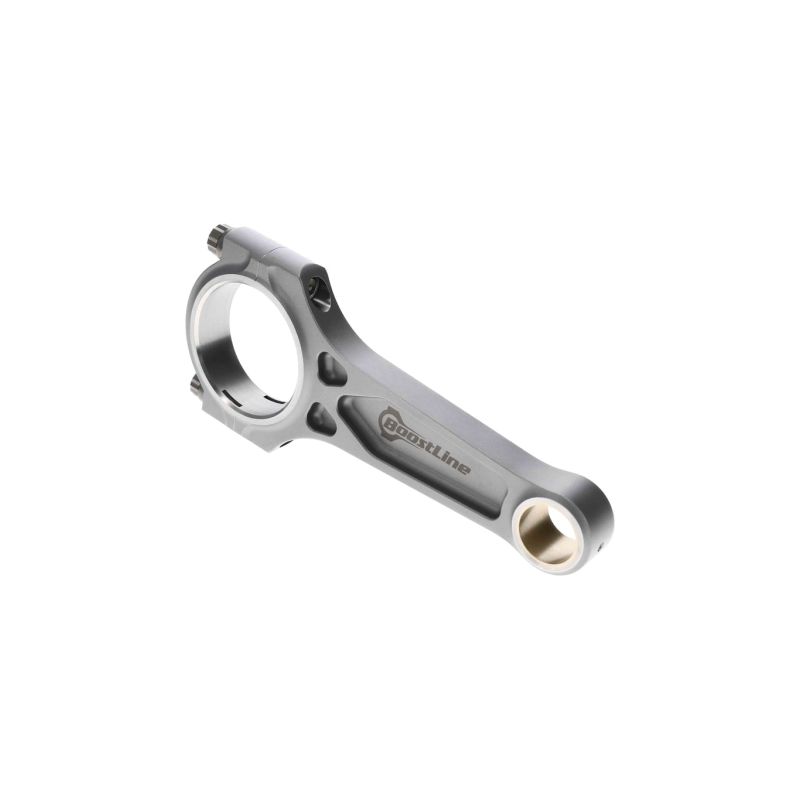

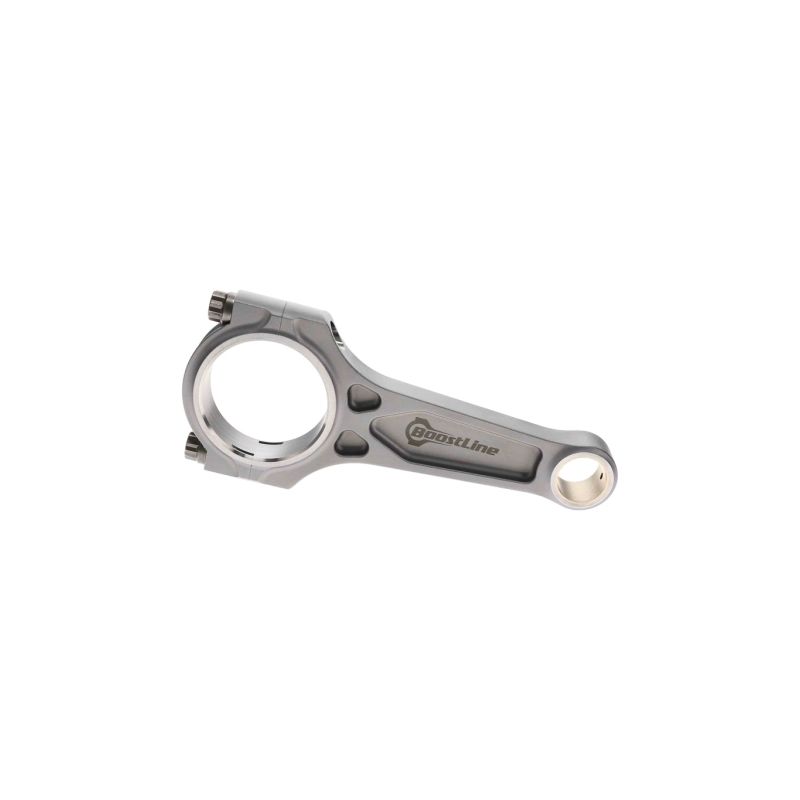

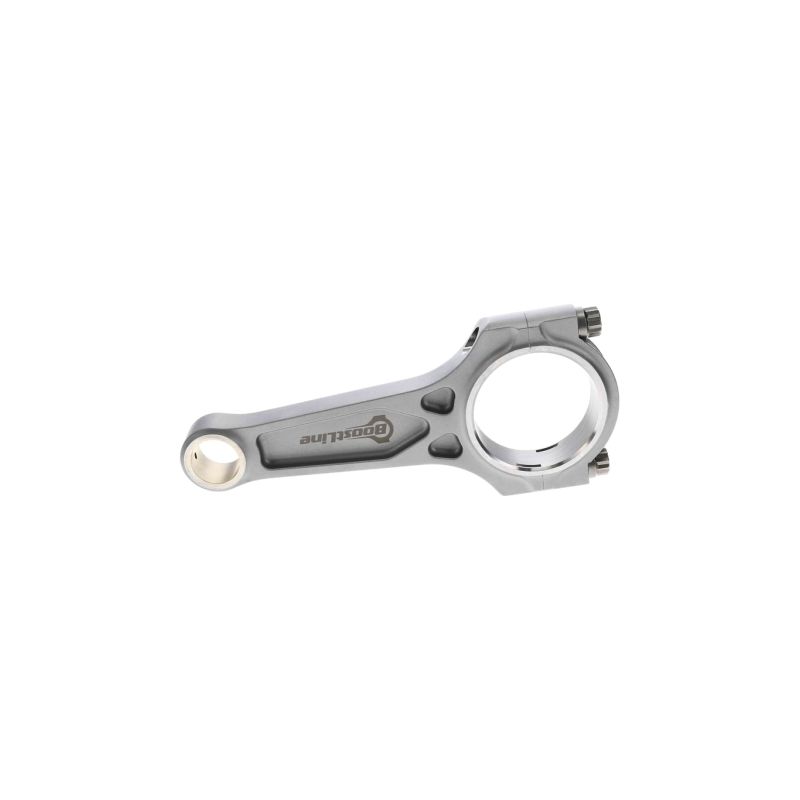

 | Profil I-3P (Boostline) : un profil en I optimisé à trois faces usinées, qui rigidifie le corps de bielle sans pénaliser le poids. Un compromis taillé pour les fortes puissances. |
 | ARP 2000 : visserie haute performance sans contrainte de stockage. Elle couvre jusqu'à 200 ch par cylindre en 3/8" et un régime maximal de 8 500 tr/min. Choix robuste et polyvalent pour le circuit, le trackday, le drift, le rallye, le drag et la course de côte. |
 | ARP L19 : conçue pour les moteurs poussés à l'extrême (forte pression de suralimentation, hauts régimes soutenus, pression cylindre élevée). Elle admet jusqu'à 250 ch par cylindre en 3/8" et 10 000 tr/min. Sensible à la corrosion et à la fragilisation par l'hydrogène, elle se stocke et se monte huilée. C'est le choix des préparations grosse puissance : drag, drift, rallye et circuit. |
 | ARP Custom Age 625+ : alliage premium, au-delà de 250 ch par cylindre en 3/8" et de 10 000 tr/min. Insensible à l'hydrogène, il offre la meilleure tenue à la corrosion et à l'oxydation, sans contrainte de stockage. |
| La mesure de l'allongement de la vis (stretch) est la méthode la plus fiable pour garantir une précharge correcte, car elle s'affranchit du frottement du filet. Un comparateur dédié se monte sur la vis et lit son étirement réel : on serre jusqu'à atteindre la valeur d'allongement préconisée par le fabricant. |
Acheter la jauge d'allongement ARP →

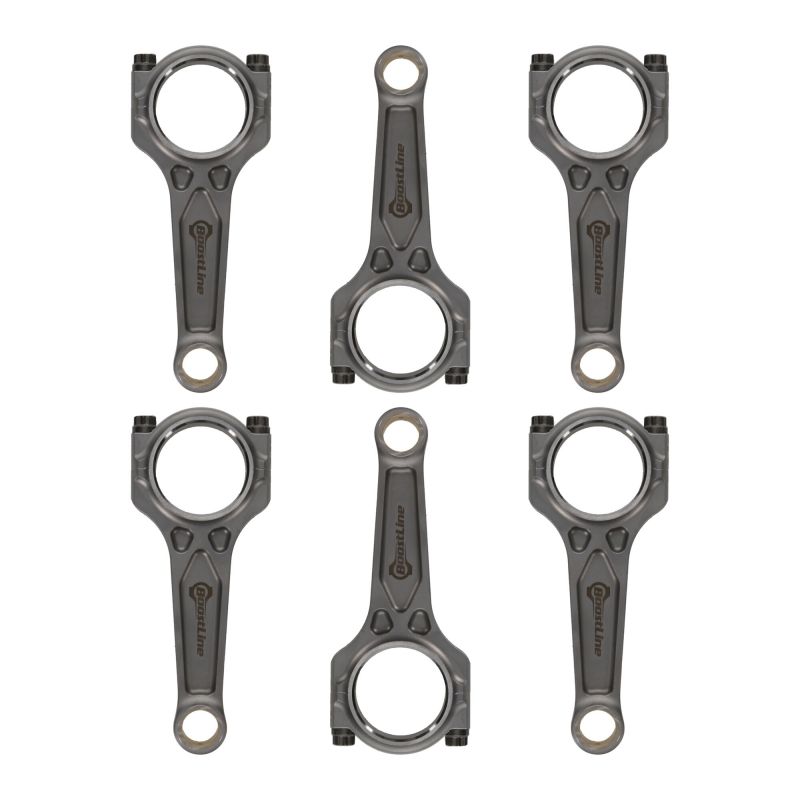

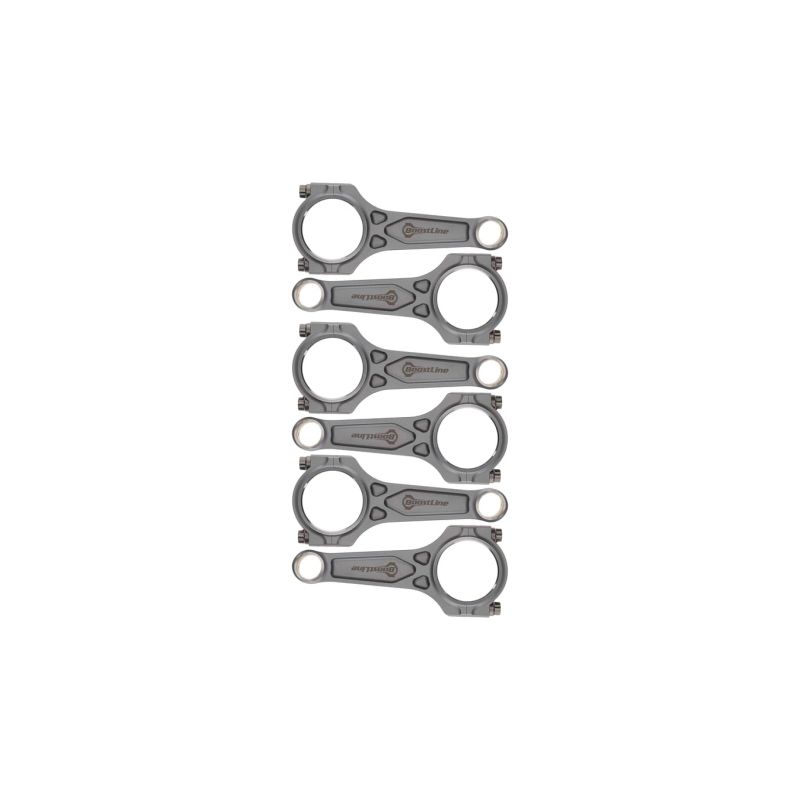

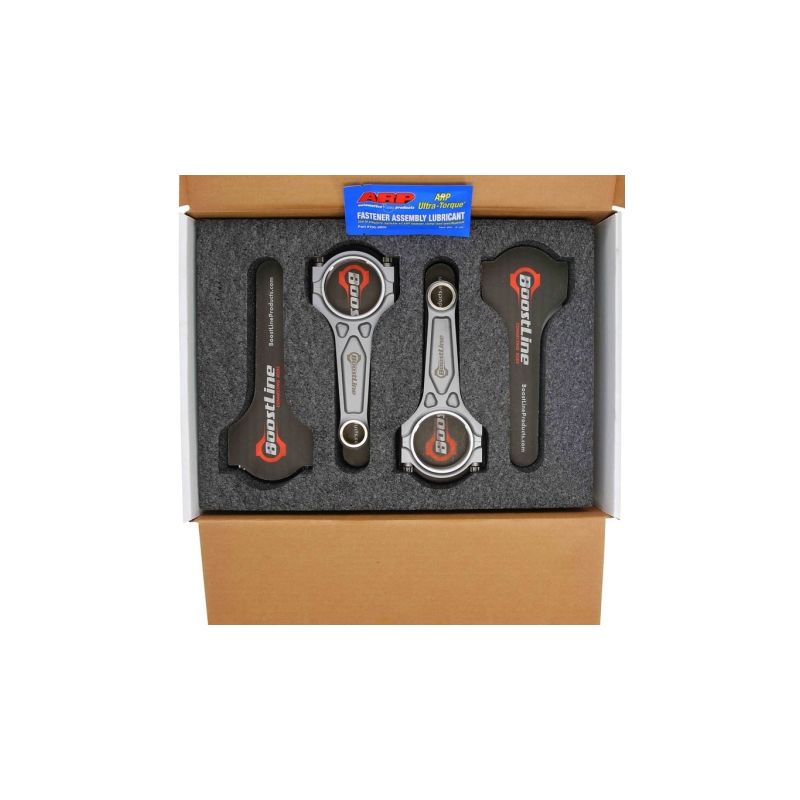

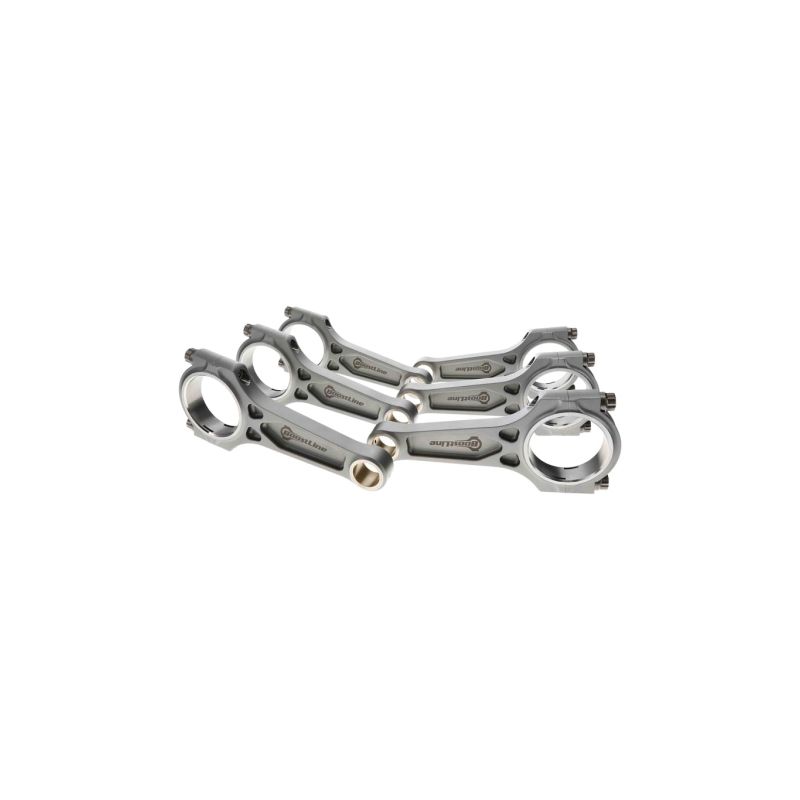

 | BOOSTLINE (groupe Wiseco), gamme de bielles forgées du groupe américain Wiseco, référence depuis 1941. Sa conception brevetée à 3 poches marie la rigidité d’une bielle en I à la robustesse d’une bielle en H. Forgées en acier 4340 et usinées aux États-Unis, elles sont livrées avec visserie ARP 2000 (Custom Age 625+ en option) et taillées pour les moteurs suralimentés. |

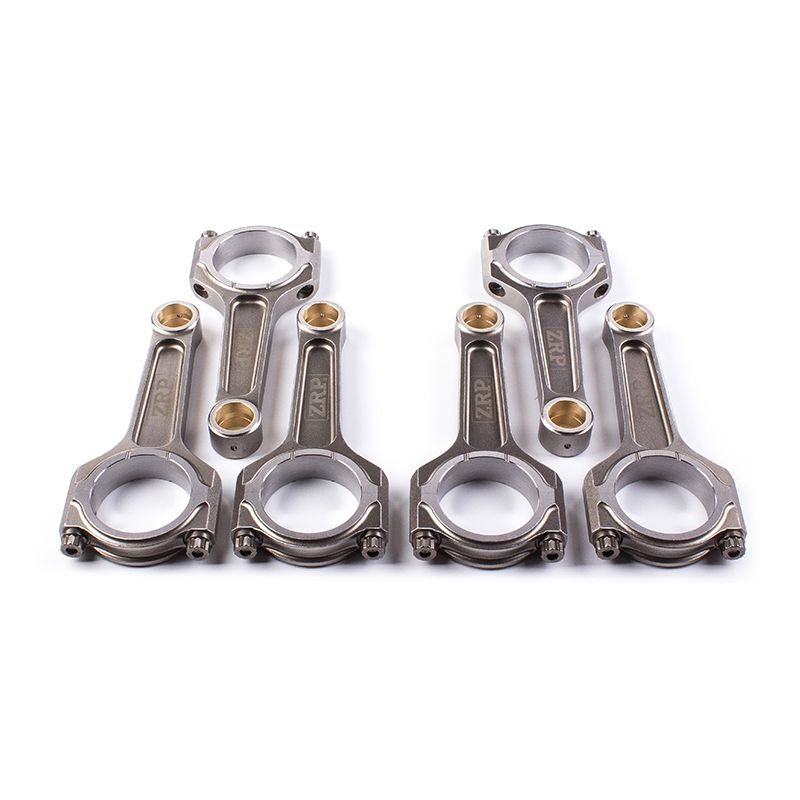

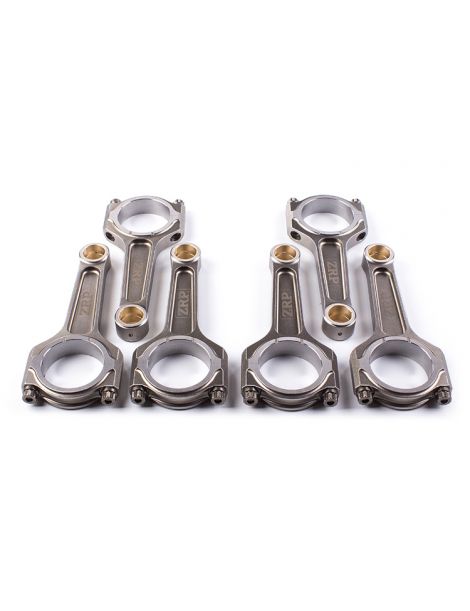

 | ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées en profil I ou H avec visserie ARP 2000, L19 ou Custom Age 625+, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift. |
 | 1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe |
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| BMW | M3 (E46) | S54B32 | 343 ch | 2000–2006 |
| BMW | M3 CSL (E46) | S54B32 | 360 ch | 2003 |
| BMW | Z3 M (E36/7–E36/8) | S54B32 | 325 ch | 2001–2003 |
| BMW | Z4 M (E85–E86) | S54B32 | 343 ch | 2006–2008 |
Référence OEM : 11 24 7 834 437
Refaire le bas-moteur d'un S54B32 représente un investissement conséquent en pièces et en main-d'œuvre. Installer des bielles forgées dès l'ouverture du moteur évite une seconde intervention : on fiabilise l'attelage mobile une fois pour toutes, on préserve le vilebrequin et le bloc, et on sécurise le budget engagé. C'est l'assurance d'un moteur capable d'encaisser la préparation visée sans retour à l'atelier.
