Bielles forgées Opel - 2.0L 16V - C20XE / C20LET / Z20LET / Z20LEH / Z20LER (Calibra / Astra OPC) pour pistons forgés

Le moteur Opel 2.0 16v C20XE / C20LET / Z20LET

Le 2.0 16 soupapes d’Opel et Vauxhall descend de la famille GM Family II. Ce quatre-cylindres en ligne de 1998 cm³ (alésage 86,5 mm, course 86 mm) a débuté en atmosphérique avec le C20XE « Red Top » de 150 ch, avant de recevoir le turbocompresseur sur toute une série de variantes : C20LET, Z20LET, Z20LEH, Z20LER et Y20LET. Elles partagent le même bas moteur robuste et la même bielle d’origine, ce qui autorise une seule référence forgée pour toute la famille. Fabriquées de 1988 à 2010, ces motorisations ont animé près de vingt ans de sportives Opel, de la Calibra aux Astra OPC.

Côté puissance, le C20XE atmosphérique annonce environ 150 ch, tandis que les versions turbo s’étagent de 190 à 240 ch selon les millésimes : 204 ch pour le C20LET de la Calibra Turbo 4x4, 190 à 200 ch pour le Z20LET de l’Astra G OPC, 240 ch pour le Z20LEH de l’Astra H OPC et de la Vauxhall VXR. Ce 2.0 16v doit sa réputation à la solidité de son vilebrequin et de son bloc, ce qui en fait une base de préparation très demandée en rallye, sur circuit et en drift. Dès que la pression de suralimentation grimpe, c’est la bielle de série, avec son entraxe de 143 mm et son axe de 21 mm, qui devient le maillon faible.

Les bielles forgées

Usinées dans un acier 4340 à haute résistance après forgeage, ces bielles remplacent la pièce qui limite le 2.0 16v dès qu’il sort de sa configuration d’usine. Elles s’imposent au moment d’un passage en pistons forgés, d’une montée du régime maximal, d’une hausse de la pression de suralimentation ou d’un gain de cylindrée, c’est-à-dire dans tous les cas où la bielle d’origine du C20XE ou des Z20LE atteint sa limite. Conçues pour les moteurs préparés, turbo comme compresseur, elles servent l’ensemble des disciplines : rallye, drift, drag, circuit et roulage, course de côte, time attack. Elles accompagnent aussi bien une préparation Stage 2 qu’un Stage 3 ou un Stage 4+, jusqu’au moteur de compétition intégralement reconstruit, et se déclinent ici en profils I et H, chez Wössner comme chez ZRP.

Caractéristiques techniques des bielles forgées 2.0 16v C20XE / Z20LET

Couple de serrage et allongement

Le remontage d’un bloc 2.0 16V Opel se contrôle par recoupement : le couple annoncé et l’allongement attendu doivent tomber ensemble. Si la plage d’allongement est atteinte bien avant le couple, la vis ou le filetage est en cause ; si le couple est atteint sans que le comparateur bouge assez, c’est le frottement du taraudage ou le lubrifiant qu’il faut revoir. Dans les deux cas, on démonte plutôt que de forcer. Les valeurs du tableau sont celles préconisées par le fabricant de la visserie, ARP 2000 ou ARP L19 en 3/8" de 38 mm suivant la déclinaison, et doivent être respectées scrupuleusement : l’allongement lu au comparateur reste la méthode de référence.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

	Profil H. Constitué de deux flancs plats reliés par une âme centrale, le profil en H offre une grande rigidité et une excellente tenue à la compression. C’est le choix privilégié pour les moteurs à fort couple et à forte pression de suralimentation, où la robustesse prime.
	Profil I. Sa section centrale plus fine allège la bielle et réduit l’inertie des masses en mouvement, ce qui favorise la montée en régime et la réactivité. Polyvalent, il est apprécié sur les moteurs privilégiant le rendement et les hauts régimes.

Comment choisir sa visserie de bielle ?

Sur cette famille 2.0 16v, la vis de bielle constitue la vraie limite mécanique : c’est elle qui fixe le régime et la pression cylindre que le bas moteur peut encaisser. Le grade se choisit selon la discipline pratiquée (couple demandé à bas régime en rallye, régime tenu longuement sur circuit, brutalité des pointes en drag), puis selon la puissance visée par cylindre. Les deux grades ci-dessous sont proposés en 3/8"-38 mm et se montent au couple et à l’allongement prescrits.

ARP 2000, crédité d’une résistance à la traction de ~220 000 psi (~1 517 MPa), suffit à la très grande majorité des 2.0 16v préparés : jusqu’à 200 ch par cylindre en 3/8" et 8 500 tr/min. Sur un Z20LEH poussé en rallye ou un C20XE de circuit, la réserve reste large. C’est le grade le plus répandu en circuit, trackday, drift, rallye, drag et course de côte, et il n’impose aucune contrainte de stockage particulière.

L19 atteint ~260 000 psi (~1 793 MPa) et autorise jusqu’à 250 ch par cylindre en 3/8" comme 10 000 tr/min. C’est le grade des 2.0 16v les plus poussés, ceux qui tournent sous très forte pression de suralimentation, avec une pression cylindre élevée et des hauts régimes soutenus : grosses puissances en drag, en drift, en rallye et sur circuit. Sa seule exigence est le soin : sensible à la corrosion et à la fragilisation par l’hydrogène, la vis L19 se stocke et se monte huilée, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

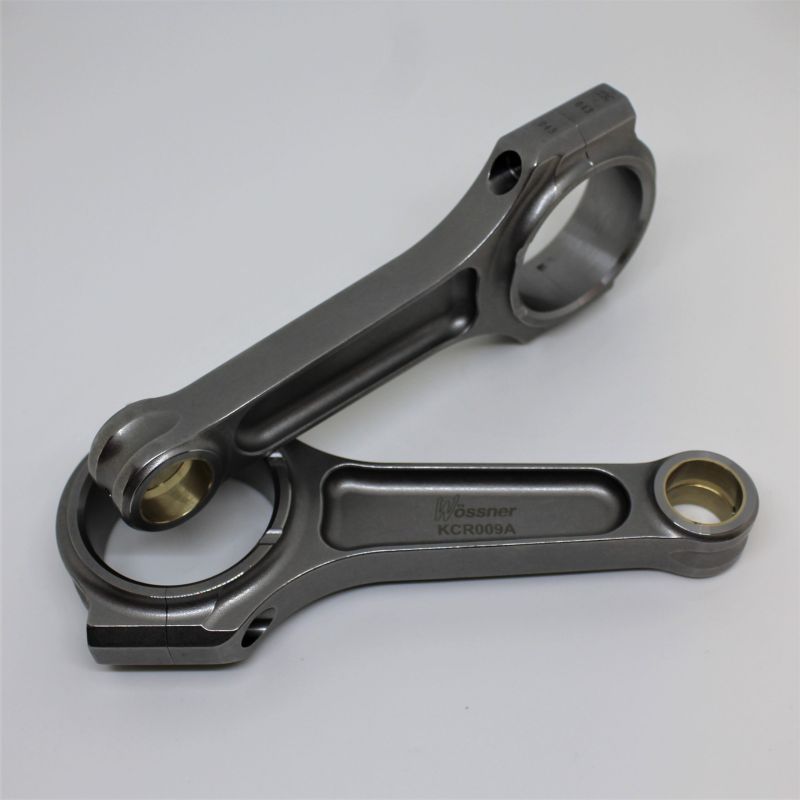

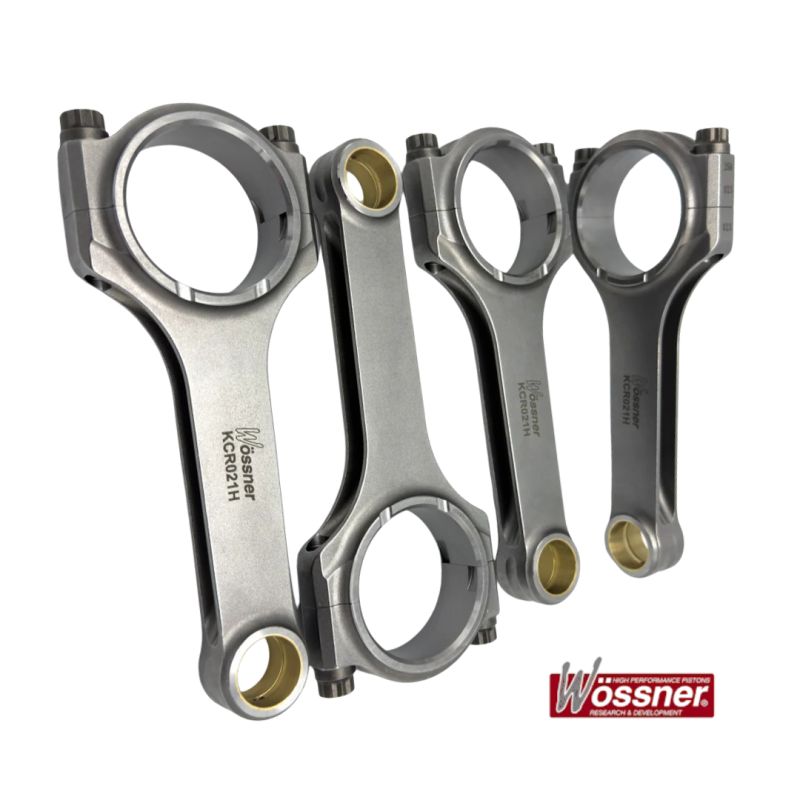

	Wössner est une forge allemande réputée pour ses pistons et bielles forgés haute performance. Ses bielles sont forgées en acier 4340, usinées et équilibrées avec soin, puis livrées avec visserie ARP 2000 (3/8"). Les profils I et H proposés visent le meilleur compromis entre légèreté et résistance sur les moteurs suralimentés.

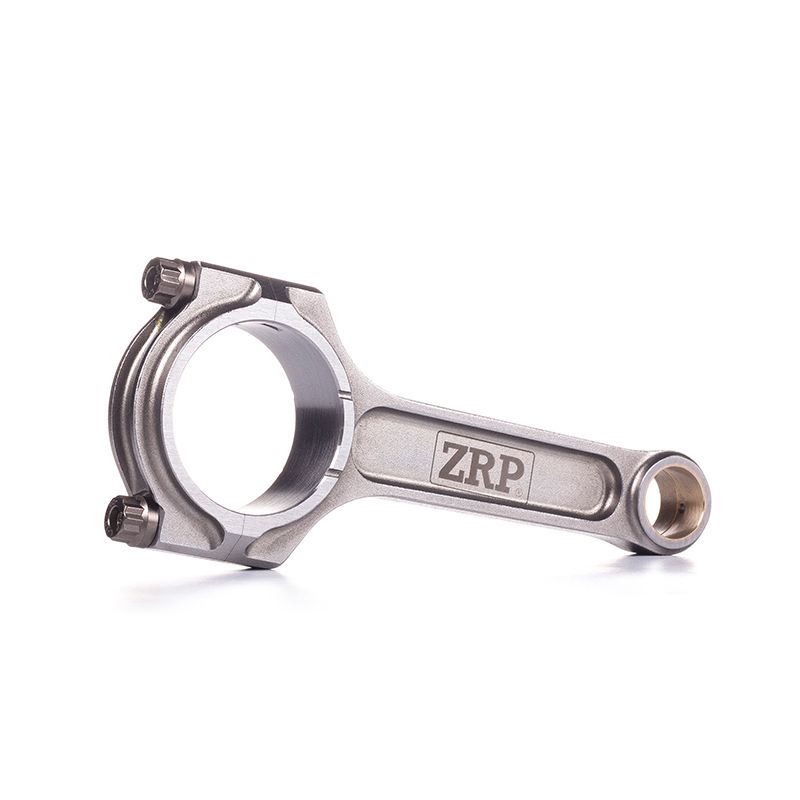

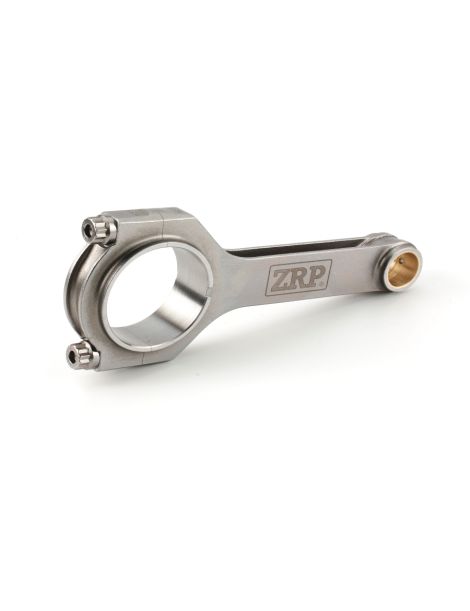

	ZRP est une marque grecque de bielles forgées haute performance créée par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour garantir sa fiabilité à haut régime. Proposée ici en profil I avec visserie ARP 2000 ou L19, elle est développée et contrôlée en Grèce, éprouvée en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur 2.0 16v C20XE / Z20LET

Ces bielles forgées équipent les motorisations Opel/Vauxhall 2.0 16v suivantes, aussi bien atmosphériques que turbocompressées :

Référence OEM : 9117765 (jeu de 4 bielles).

Pourquoi c'est la solution la plus économique ?

Quand un C20XE ou un Z20LET casse une bielle, la remise en état ne s’arrête pas à la pièce fautive : le piston correspondant est presque toujours détruit et le bloc doit être contrôlé. Revenir aux pièces de série suppose donc d’acheter bielles et pistons d’origine, une dépense importante pour un moteur qui restera exactement aussi fragile qu’avant. Pour un budget comparable, souvent inférieur, un jeu de bielles forgées en acier 4340 monté avec des pistons forgés apporte une fiabilité et une marge de sécurité sans commune mesure, et surtout un vrai potentiel d’évolution de la puissance : la même préparation pourra encaisser demain davantage de pression de suralimentation. C’est la logique appliquée par les préparateurs européens depuis plus de 15 ans sur les 2.0 16v Opel. À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
