Bielles forgées Audi Volkswagen - 1.4L 16V TSI - EA211 pour pistons forgés

Le moteur 1.4 TSI EA211

Le 1.4 TSI de la famille EA211 est un quatre cylindres en ligne essence à injection directe et turbocompressé, d’une cylindrée de 1 395 cm³ (alésage 74,5 mm, course 80 mm). Lancé en 2012 pour succéder à la famille EA111, ce bloc moderne à culasse en aluminium équipe un très large éventail de modèles du groupe Volkswagen – Volkswagen, Audi, SEAT et Škoda – dans des puissances échelonnées de 125 à 150 ch, plusieurs versions recevant la désactivation de cylindres (ACT). Compact et efficient, il associe suralimentation et injection directe pour un excellent rendement au quotidien.

Dès que l’on relève la pression de suralimentation, la charge ou le régime au-delà des valeurs d’usine, les bielles de série de ce petit bloc suralimenté – dimensionnées avant tout pour un usage économique – deviennent le maillon faible de l’attelage mobile. Les remplacer par des bielles forgées est l’étape décisive pour fiabiliser durablement un EA211 1.4 TSI préparé, capable d’encaisser sans faiblir les hausses de couple et de régime d’une préparation moteur.

Les bielles forgées

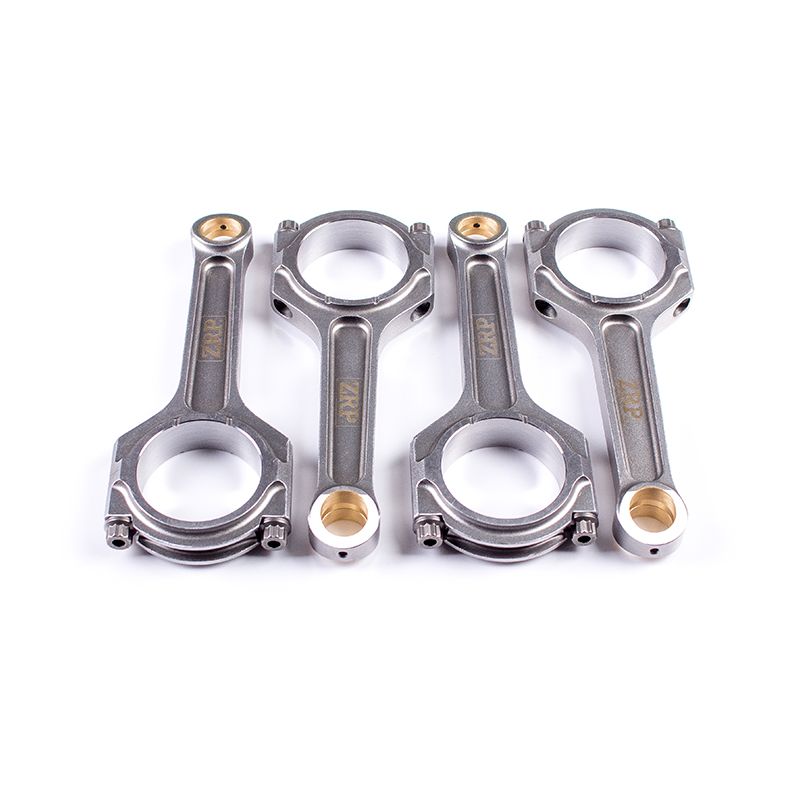

Nos bielles forgées pour le 1.4 TSI EA211 sont taillées dans un acier 4340 corroyé, l’alliage de référence en compétition. Elles conviennent à toutes les disciplines, du circuit au drift en passant par le rallye, le drag, le time attack et la course de côte, et accompagnent aussi bien une préparation routière musclée du 1.4 TSI qu’un moteur poussé en compétition. Selon l’objectif visé (Stage 2 préparation, Stage 3 fortes puissances, Stage 4 et au-delà), elles verrouillent la montée en puissance sans jamais rogner sur la fiabilité. Livrées en kit de 4 appariées en poids à plus ou moins 1 g, elles reprennent l’axe de piston de 19 mm et l’entraxe de 140,02 mm d’origine.

Comparée à une bielle d’origine pensée avant tout pour le coût de fabrication en grande série, une bielle forgée 4340 offre une réserve mécanique nettement supérieure : environ +19 % de limite élastique, +8 % de résistance à la traction et de +19 à +37 % de tenue à la fatigue. C’est cette marge qui permet à un EA211 1.4 TSI suralimenté d’encaisser sans casse les pics de pression cylindre et les efforts d’inertie. Toute la gamme proposée ici est réalisée dans ce même acier 4340 forgé.

Caractéristiques techniques des bielles forgées EA211 (axe 19 mm, entraxe 140,02 mm)

Couple de serrage et allongement

Sur l’EA211, les deux vis d’un même chapeau se serrent en alternance, jamais l’une entièrement avant l’autre : on progresse par paliers réguliers en passant d’un côté à l’autre, de manière que le chapeau descende à plat sur le coussinet. Le comparateur est relu à chaque palier ; l’écart entre les deux vis d’une même bielle doit rester dans la plage indiquée. Le kit est proposé avec de l’ARP 2000 en 5/16" de 38 mm, une seule ligne au tableau : le couple et l’allongement qui y figurent viennent du fabricant de la visserie et doivent être respectés scrupuleusement, l’allongement mesuré faisant foi et le couple ne servant qu’à confirmer.

Guide technique

Acier forgé 4340 : de quoi s’agit-il ?

Le profil de bielle proposé

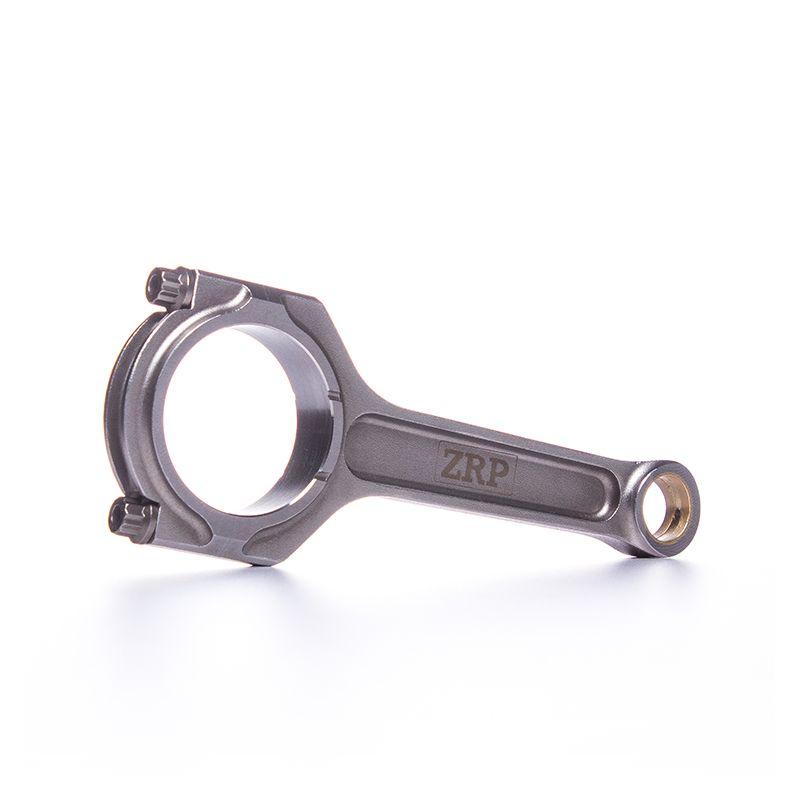

Le profil I (ZRP), léger (397 g), concentre la matière là où se concentrent les efforts de compression. Taillé dans l’acier 4340 forgé, il privilégie la légèreté de l’attelage mobile pour favoriser la prise de tours du 1.4 TSI tout en conservant une grande fiabilité ; livré avec visserie ARP 2000 en 5/16".

Comment choisir sa visserie de bielle ?

ARP 2000 : l’alliage polyvalent de référence, avec une résistance à la traction d’environ 220 000 psi (1 517 MPa). Proposé ici en diamètre 5/16" adapté à l’entraxe de l’EA211, il couvre la grande majorité des préparations, de la hausse de pression de suralimentation aux fortes puissances. C’est le choix par défaut pour fiabiliser durablement le bas moteur. Elle sécurise des puissances de l’ordre de 150 ch par cylindre et des régimes jusqu’à 8 500 tr/min.

Mesure de l’allongement des vis

Voir la jauge d’allongement ARP

La marque proposée

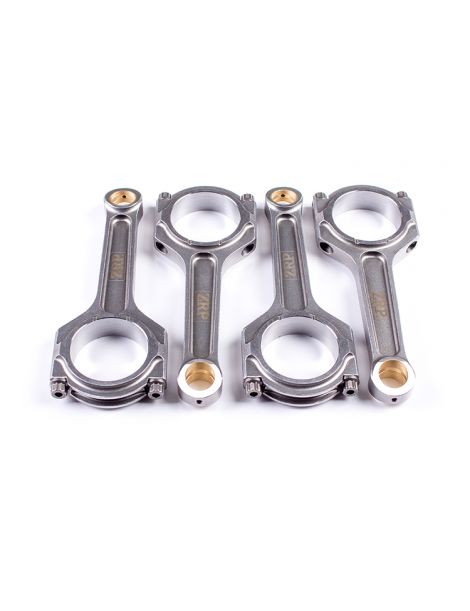

Cette gamme EA211 est signée ZRP, fabricant de bielles forgées de compétition à haute performance. Elle est proposée en profil I, taillé dans l’acier 4340 et livré avec visserie ARP 2000 en 5/16". Chaque référence est livrée en jeu complet de 4 apparié en poids, avec sa visserie ARP dédiée.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur 1.4 TSI EA211

Pourquoi c’est la solution la plus économique ?

Sur un EA211 1.4 TSI préparé, une bielle d’origine qui cède emporte le plus souvent le bloc, le vilebrequin et les pistons. Investir dès le départ dans un kit de bielles forgées coûte bien moins cher qu’une casse moteur suivie d’une reconstruction complète. Vous fiabilisez durablement le bas moteur, vous préservez la valeur de votre préparation et vous roulez l’esprit tranquille, en usage intensif comme au quotidien.
