2.0L 16v - Cosworth YB N5
Fabricants
2.0L 16v - Cosworth YB N5
Attention : dernières pièces disponibles !
Neuf

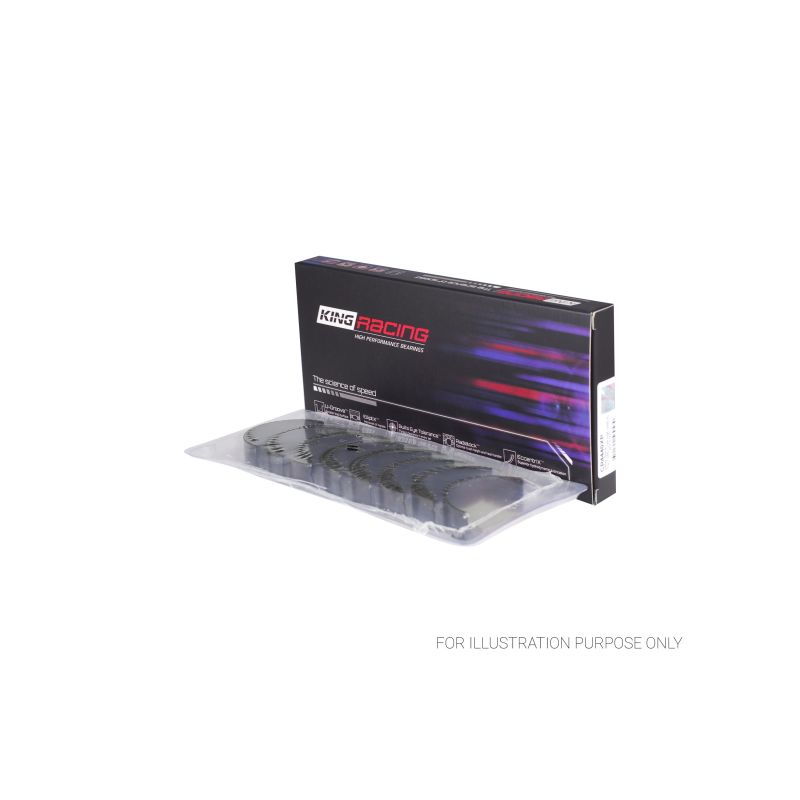

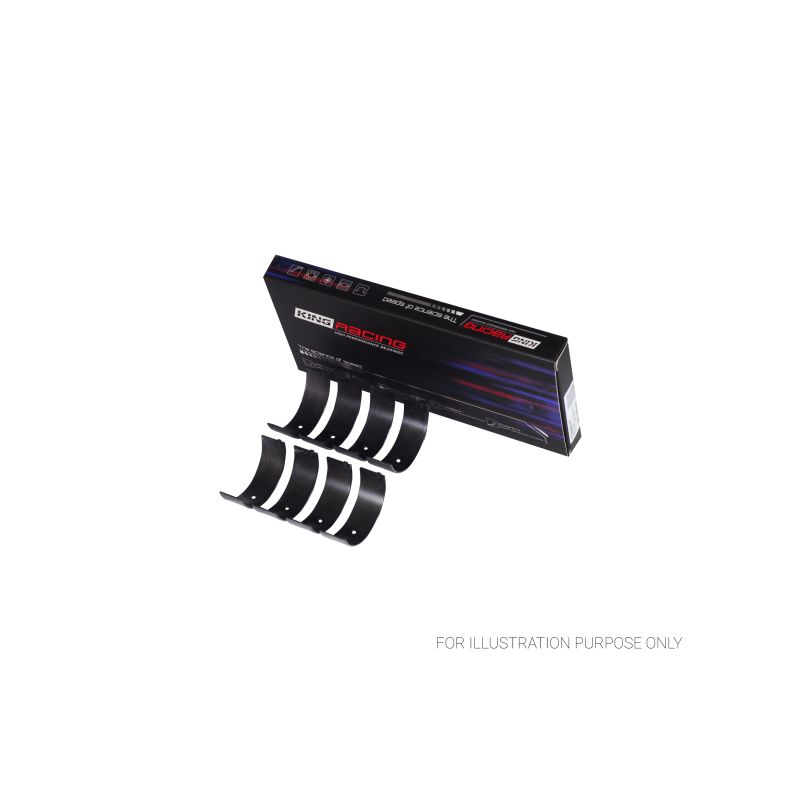

Jeu de 8 demi-coussinets de bielles trimétal pour Ford Cosworth YB 2.0 16V.
Le Cosworth YB (2,0 litres) est un quatre cylindres de Ford à 16 soupapes et double arbre à cames en tête, suralimenté par turbocompresseur, monté sur les Sierra RS Cosworth et les Escort RS Cosworth. ACL et King donnent le même jeu de coussinets pour ce moteur : un seul jeu couvre la famille.
En sortie d'usine, ces moteurs reçoivent des coussinets de bielles de série, dimensionnés pour les charges du moteur d'origine : dès que la puissance, le régime ou la pression de suralimentation augmentent, ils atteignent leurs limites.

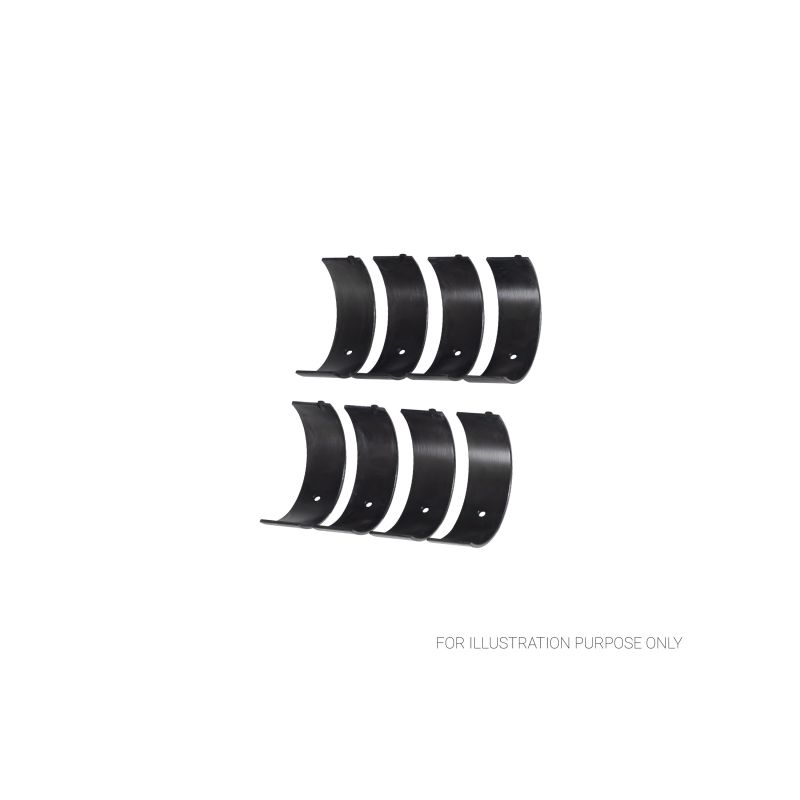

Trois couches composent un coussinet trimétal : le dos en acier pour la rigidité, la couche intermédiaire en cuivre-plomb pour la capacité de charge, puis la couche de glissement anti-friction qui protège le maneton. Ce jeu réunit 8 demi-coussinets, c'est-à-dire 4 paires.
Là où un bi-métal aluminium, conçu pour des charges faibles à moyennes, supporte environ 8 000 psi, un trimétal performance monte jusqu'à 12 000 psi : 50 % de marge supplémentaire. C'est ce qui assure sa tenue et sa durée de vie sur un moteur suralimenté par turbo ou compresseur, ou poussé à haut régime.

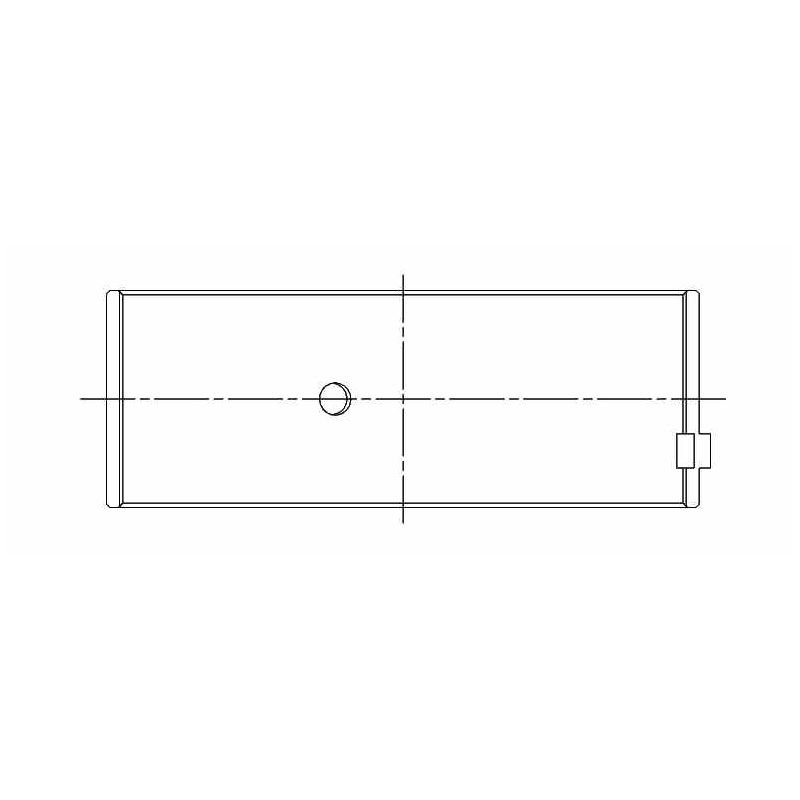

| Coussinets ACL / King Ø maneton 51.990 / 52.000 mm (King : 51.989 / 51.999 mm) Ø logement 55.000 / 55.020 mm (King : 54.999 / 55.019 mm) Largeur 20.12 mm (King : 20 mm) |
| Référence | Marque et traitement | Côte | Épaisseur paroi (mm) |
|---|---|---|---|
| 4B2166H-STD | ACL Race - Sans traitement | Standard | 1.496 |
| 4B2166HX-STD | ACL Race - Sans traitement | Std, jeu augmenté (HX) | 1.483 |
| 4B2166H-.25 | ACL Race - Sans traitement | +0.25 | 1.621 |
| 4B2166H-.50 | ACL Race - Sans traitement | +0.50 | 1.746 |

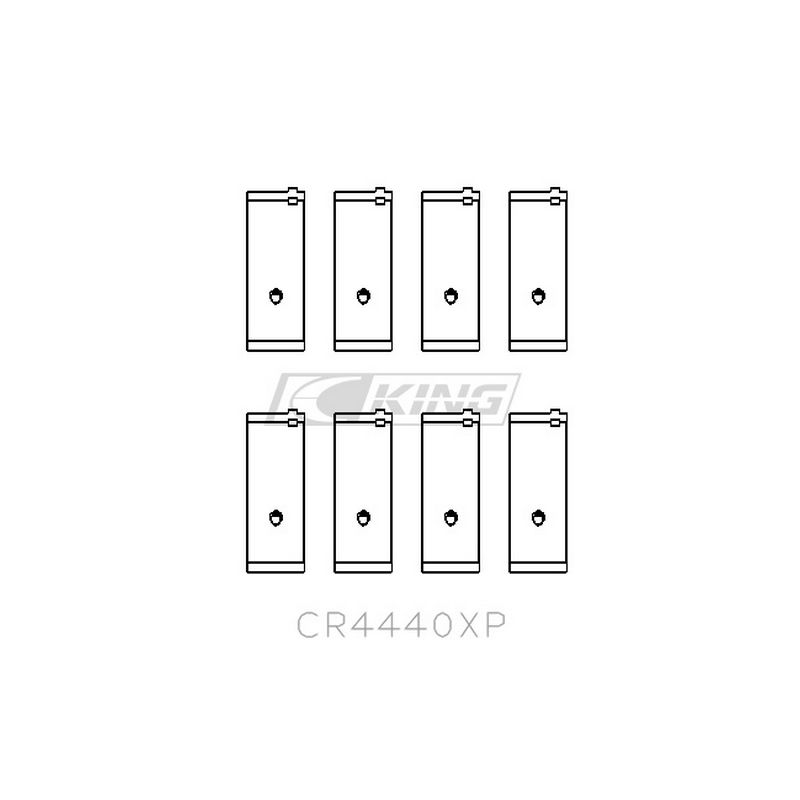

| CR4440XP | King Racing - Sans traitement | Standard | 1.491 |
| CR4440XP STDX | King Racing - Sans traitement | Std, jeu augmenté (STDX) | 1.478 |
| CR4440XP0.25 | King Racing - Sans traitement | +0.25 | 1.618 |
| CR4440XP0.5 | King Racing - Sans traitement | +0.50 | 1.745 |
Entre le maneton et le coussinet subsiste un faible espace, le jeu de fonctionnement, dans lequel circule le film d'huile.
En fonctionnement, aucun contact métal sur métal : le maneton tourne sur ce film d'huile, qui supporte toute la charge. C'est le jeu qui règle son épaisseur. Un jeu trop serré freine le passage de l'huile, échauffe l'ensemble et favorise le grippage ; un jeu trop large laisse fuir l'huile, affaiblit la portance du film et fait chuter la pression d'huile. Le jeu juste équilibre le débit d'huile et la tenue du film.
| Côte / version | Quand la choisir | ACL Race Series | King XP |
|---|---|---|---|
| Standard (STD) | Maneton d'origine, non rectifié | 0.055 à 0.065 mm | |
| Jeu majoré (HX / STDX) | Jeu plus large : fort débit d'huile, haut régime | 0.080 à 0.090 mm | |
| +0.25 mm | Maneton rectifié à 0.25 mm | 0.055 à 0.065 mm | |
| +0.50 mm | Maneton rectifié à 0.50 mm | 0.055 à 0.065 mm |
Contrôle au montage : posez un fil calibré (Plastigauge) sur le maneton, serrez le chapeau de bielle au couple prescrit par le constructeur, puis comparez l'écrasement du fil à la réglette pour lire le jeu.
Conçus pour la préparation moteur et la compétition, ces coussinets de bielles trimétal ACL et King supportent bien plus de charge qu'un coussinet d'origine, qu'il s'agisse d'une hausse de puissance, d'un régime élevé ou de l'ajout d'un turbo ou d'un compresseur. Ils existent en plusieurs cotes : la cote standard, des cotes de rectification à +0.25 et +0.50 mm et une version HX / STDX à jeu majoré pour les moteurs qui prennent des tours ou demandent un fort débit d'huile. De quoi remettre en service un vilebrequin rectifié sans changer de gamme et régler le jeu selon l'huile et l'usage.
 | ACL Bearing Company fabrique en Australie, depuis 1949, des coussinets moteur haute performance. Avec la Race Series, elle propose des coussinets trimétal précis, disponibles dans un large choix de cotes et éprouvés sur des moteurs préparés et de compétition du monde entier. |
 | King Engine Bearings, fabricant israélien actif depuis les années 1960, produit des coussinets moteur haute performance. Son alliage trimétal pMax Black est conçu pour encaisser les fortes charges. |
| Critère | ACL Race Series | King Racing |
| Vue en coupe |  |  |
| Type | Coussinet trimétal haute performance | Coussinet trimétal haute performance |
| Pays de fabrication | Australie | Israël |
| Construction | Trimétal : dos acier, couche de cuivre, surface tendre | Trimétal : dos acier, couche de cuivre, surface tendre |
| Alliage | Race Series (cuivre-plomb) | pMax Black (cuivre-plomb durci) |
| Revêtement protecteur | Non | Non |
| Cotes disponibles | Standard à +0.50 mm (+ jeu augmenté HX) | Standard à +0.50 mm (+ jeu augmenté STDX) |
Ce jeu de coussinets de bielles convient au quatre cylindres Cosworth YB des Ford suivantes :
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| FORD | SIERRA I Berline à hayon (GBC) 2.0 4x4 | N5B, YBB | 204 cv | 1985–1987 |
| FORD | SIERRA II Berline à hayon (GBC, GBG, GB4) 2.0 RS Cosworth / 2.0 RS500 Cosworth / 2.0 16V Cosworth / 2.0 16V Cosworth Cat 4x4 | N5B, N5C, N5D, YBB, YBD | 204–227 cv | 1987–1993 |
| FORD | ESCORT V (AAL, ABL) RS Cosworth 4x4 | N5F | 220 cv | 1991–1995 |
| FORD | ESCORT VI (GAL, AAL, ABL) RS Cosworth 4x4 | N5F | 220 cv | 1995–1998 |
Quand un coussinet de bielle lâche, les dégâts dépassent vite la pièce elle-même : maneton marqué, débris envoyés dans tout le circuit d'huile, vilebrequin à rectifier au minimum, parfois bielle et bloc perdus. Un jeu de coussinets coûte bien moins qu'une rectification, et sans commune mesure avec une remise en état complète du moteur. C'est la pièce la moins chère de l'attelage mobile, mais aussi celle dont la défaillance coûte le plus.
