Vis de bielle renforcées ARP2000 BMW M20B25 M50B20 M50B25

Le moteur BMW M50

Le six cylindres en ligne BMW M50, décliné en 2.0 et 2.5 litres 24 soupapes puis en version M50TU à VANOS simple (admission), équipe les Série 3 (E36) et Série 5 (E34). Sa réputation de fiabilité repose sur un bloc robuste et un embiellage en acier forgé.

La liaison entre la bielle et le vilebrequin y est assurée par une vis de bielle de 9 mm de diamètre et 53 mm de longueur utile (référence d’origine 11 24 1 713 342), commune à une large gamme de six cylindres BMW. Dimensionnée pour la puissance d’origine, cette vis atteint ses limites lorsque la préparation fait grimper la pression cylindre et le régime : des vis de bielle renforcées prennent alors le relais, en maintenant une précharge constante et en écartant le risque de desserrage ou de rupture de la liaison entre la bielle et le vilebrequin.

Les vis de bielle renforcées ARP

La vis de bielle compte parmi les composants les plus sollicités du bas moteur : à chaque cycle, elle encaisse les efforts d’inertie de l’ensemble bielle-piston. En préparation, remplacer la visserie d’origine par une visserie ARP dédiée sécurise la liaison entre la bielle et le vilebrequin sans intervenir sur le reste de l’embiellage.

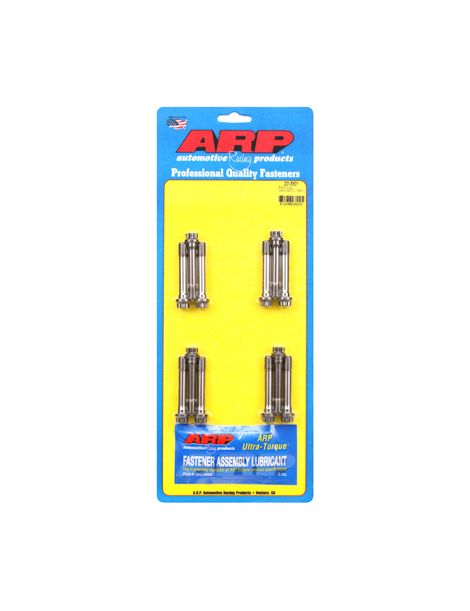

Ce kit remplace les 12 vis de bielle d’origine (2 par bielle, 6 cylindres) par des vis ARP2000 Pro Series, usinées et contrôlées pour offrir une tenue en fatigue et une régularité de serrage supérieures à la vis de série.

Caractéristiques techniques

Couple de serrage et allongement

En complément du serrage au couple, ARP recommande le contrôle par mesure de l’allongement, gage d’une précharge précise.

Guide technique

La marque ARP

Issu de l’industrie aérospatiale, Gary Holzapfel a fondé ARP (Automotive Racing Products) au début des années 1970 pour répondre à un fléau des sports mécaniques : la casse moteur liée à une visserie insuffisamment résistante. Aujourd’hui, ARP conçoit et produit aux États-Unis des milliers de références (vis de culasse, vis de palier, vis de bielle) déclinées en plusieurs grades de matière selon l’application, reconnues pour leur régularité de fabrication et leur tenue en fatigue. Chaque kit est livré avec sa graisse de montage et une notice précisant les étapes, le couple et la procédure de serrage.

Comment choisir sa visserie ?

Sur cette motorisation, NSB Concept propose le grade ARP2000, le meilleur compromis pour l’immense majorité des préparations M50. Il reste ensuite à respecter scrupuleusement le couple et l’allongement de montage.

ARP 2000 (résistance à la traction ~220 000 psi, soit ~1 517 MPa) est le standard haute performance. C’est le grade le plus courant en circuit, trackday, drift, rallye, drag et course de côte, reconnu pour sa robustesse, sa fiabilité et sa polyvalence, sans contrainte de stockage particulière.

Mesure de l’allongement des vis

En complément du serrage au couple, la mesure de l’allongement est la vérification la plus fiable pour obtenir une précharge optimale. Le contrôle se fait vis montée : on place la jauge (comparateur) sur les deux extrémités de la vis et on lit l’allongement réel, qui doit correspondre à la valeur préconisée (voir le tableau couple et allongement ci-dessus). Cette méthode s’affranchit des écarts de frottement du serrage au couple et sécurise l’assemblage sur les moteurs fortement sollicités.

Compatibilité véhicules

Référence OEM (vis de bielle) : 11 24 1 713 342 (M9 x 53 mm)

Pourquoi c’est la solution la plus économique ?

Ce kit protège, pour une fraction du coût d’une réparation, un bas moteur dont la réfection se chiffre en milliers d’euros. Si une vis de bielle d’origine cède, la bielle se détache et détruit le vilebrequin et le bloc. Installer des vis ARP lors d’une ouverture moteur supprime ce risque : c’est l’une des sécurités les plus rentables d’une préparation.
