Bielles forgées Ford / Volvo - 2.0L & 2.5L 20V Turbo - JZDA / B5254T (Focus RS, white block) pour pistons forgés

Le moteur Ford Duratec 2.5T & Volvo 2.0 / 2.5 20V « white block »

Le « white block » Volvo désigne la famille de moteurs modulaires 5 cylindres en ligne lancée en 1991 sur la 850. Entièrement en aluminium, à double arbre à cames en tête et quatre soupapes par cylindre (20V), il se décline en 2.0L turbocompressé (B5204T2, 1 984 cm³, alésage 81 mm) et en 2.5L 20V (B5254, 2 435 cm³, alésage 83 mm x course 90 mm), en versions atmosphériques comme turbo. Ford a repris ce même bloc 5 cylindres sous l'appellation Duratec 2.5T (Duratec-ST / RS), notamment sur la Focus ST et la Focus RS Mk2.

Côté Volvo, on le retrouve sur les 850, S70, V70 (première génération), C70 et XC70, avec des puissances d'environ 165 à 170 ch en atmosphérique, 180 ch sur le 2.0 turbo (B5204T2) et jusqu'à 193 ch sur le 2.5 turbo (B5254T). Côté Ford, la Focus RS Mk2 (code JZDA, 305 ch, 2009-2011) et la série limitée RS500 (code HUBA, 350 ch) portent ce même bloc à de très hauts niveaux de suralimentation. Réputé pour la solidité de son bas moteur et son fort potentiel de préparation, il accepte volontiers la hausse de pression de turbo ; pour fiabiliser les puissances élevées, on renforce l'attelage mobile avec des pièces forgées.

Les bielles forgées

Usinées dans un acier 4340 à haute résistance, ces bielles forgées renforcées sécurisent le bas moteur dès que la puissance grimpe. Elles s’imposent lors d’un passage en pistons forgés, d’une montée en régime, d’une hausse de la pression de suralimentation ou d’un gain de cylindrée, autant de cas où la bielle d’origine du white block atteint ses limites.

Conçues pour encaisser les fortes contraintes des moteurs préparés (turbo d’origine ou montage plus poussé), elles couvrent toutes les disciplines (rallye, drift, drag, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au bloc de compétition.

Caractéristiques techniques des bielles forgées Ford Duratec 2.5T & Volvo 2.0 / 2.5 20V

Couple de serrage et allongement

Sur ce cinq-cylindres, chaque grade de visserie possède sa propre plage : l’ARP 2000, le CA625+ et le L19 ne se serrent pas de la même façon, et une valeur empruntée à la ligne voisine du tableau conduit droit à l’un des deux défauts. Trop bas, le serrage laisse la précharge sous l’effort d’arrachement : le chapeau se décolle en fin de temps moteur, le plan de joint perd son état de surface, le coussinet est maté puis chassé de son logement, et le jeu prend une valeur que plus aucun réglage ne rattrape. Trop haut, la vis dépasse sa limite élastique : elle reste allongée, sa précharge s’effondre à la première dilatation, le logement de coussinet se déforme et la tête de bielle s’ovalise, avec un film d’huile qui rompt là où le coussinet ne porte plus. Les couples et allongements ci-dessous sont ceux du fabricant de la visserie pour chaque référence, Boostline comme ZRP, en 38 ou 41 mm : ils s’appliquent ligne par ligne, sans transposition. Le comparateur d’allongement reste la méthode de référence, seule capable de dire ce que la vis a réellement encaissé ; lubrifiant de montage ARP et notice du kit prioritaires.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

	Profil I. Avec sa section centrale plus fine, la bielle en I est plus légère : moins d’inertie et des montées en régime plus libres. C’est le profil privilégié sur les moteurs turbo modernes comme le N54. Sa déclinaison I-HD (Heavy Duty) en est une version renforcée, conçue pour des charges plus élevées.

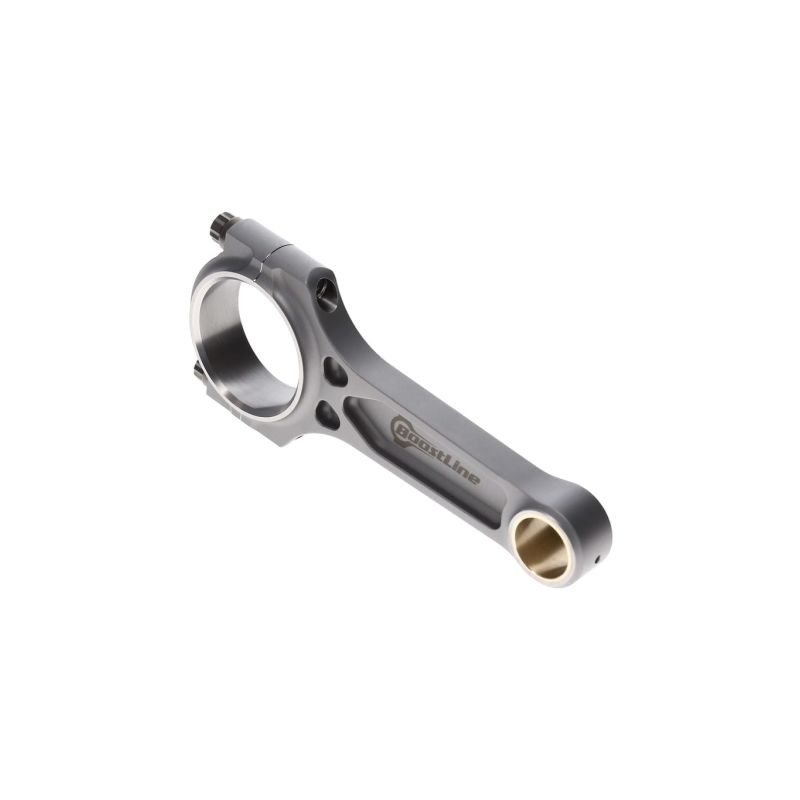

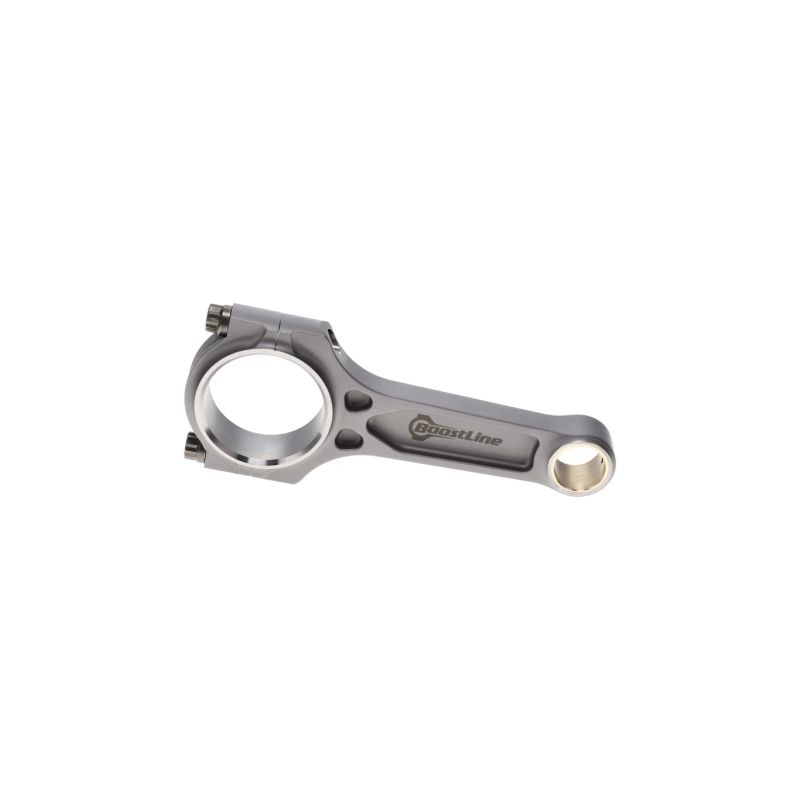

	Profil I-3P (I à 3 poches, Boostline). Profil breveté qui conserve la légèreté d’une bielle en I tout en ajoutant des renforts triangulés sur la tête : résistance à la flexion supérieure d’environ 60 % à celle d’une bielle en H. Idéal sur les moteurs fortement suralimentés.

Comment choisir sa visserie de bielle ?

Sur une vis de bielle, tout se décide dans la matière et dans la façon de la mettre en forme : nuance de l’alliage, propreté métallurgique, cycle de trempe et de revenu, puis roulage des filets après traitement, qui écrouit le fond de filet, referme les micro-amorces et repousse la limite d’endurance. À cela s’ajoute la régularité dimensionnelle, condition d’une précharge identique sur chaque vis. Ce cinq cylindres se monte avec deux largeurs de vis selon la bielle : 3/8"-41 mm sur la Boostline I-3P, 3/8"-38 mm sur les ZRP profil I. Choisissez le grade selon la pression de suralimentation et le régime visés, puis serrez à l’allongement mesuré.

	ARP 2000 désigne un acier corroyé traité à cœur, dont la résistance à la traction avoisine 220 000 psi, soit ~1 517 MPa, avec des filets roulés après traitement thermique qui lui assurent une excellente endurance en fatigue cyclique et une bonne stabilité à la corrosion d’ambiance. Le grade couvre les préparations jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min : c’est le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Sur ce moteur il existe en 3/8"-41 mm (Boostline I-3P) et en 3/8"-38 mm (ZRP I), sans contrainte de stockage.
	L19 est obtenu à partir d’un alliage sensiblement plus riche et d’un traitement thermique plus exigeant : la résistance à la traction atteint environ 260 000 psi, soit ~1 793 MPa, pour 250 ch par cylindre en 3/8" et jusqu’à 10 000 tr/min. Il est fait pour les très fortes pressions de suralimentation, les hauts régimes soutenus et les pressions cylindre élevées, donc pour les grosses puissances en drag, drift, rallye et circuit ; il équipe ici la bielle ZRP profil I en 3/8"-38 mm. Revers de cette métallurgie : le L19 est sensible à la corrosion et à la fragilisation par l’hydrogène, et doit être stocké comme monté huilé, à l’abri de l’humidité.
	CA625+ (Custom Age 625+) est l’alliage haut de gamme d’ARP : sa résistance à la traction s’échelonne de 260 000 à 280 000 psi, soit ~1 793 à 1 931 MPa, obtenue par une nuance vieillie et un traitement thermique spécifique, avec filets roulés après traitement. Il est réservé aux préparations les plus extrêmes, au-delà de 250 ch par cylindre en 3/8" et au-delà de 10 000 tr/min. Sa chimie lui donne une tenue à la corrosion atmosphérique et à l’oxydation supérieure à celle de l’ARP 2000, et il est insensible à la fragilisation par l’hydrogène : il n’impose donc pas les précautions de stockage du L19. Sur ce cinq cylindres, il est proposé en 3/8"-41 mm sur la Boostline I-3P.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

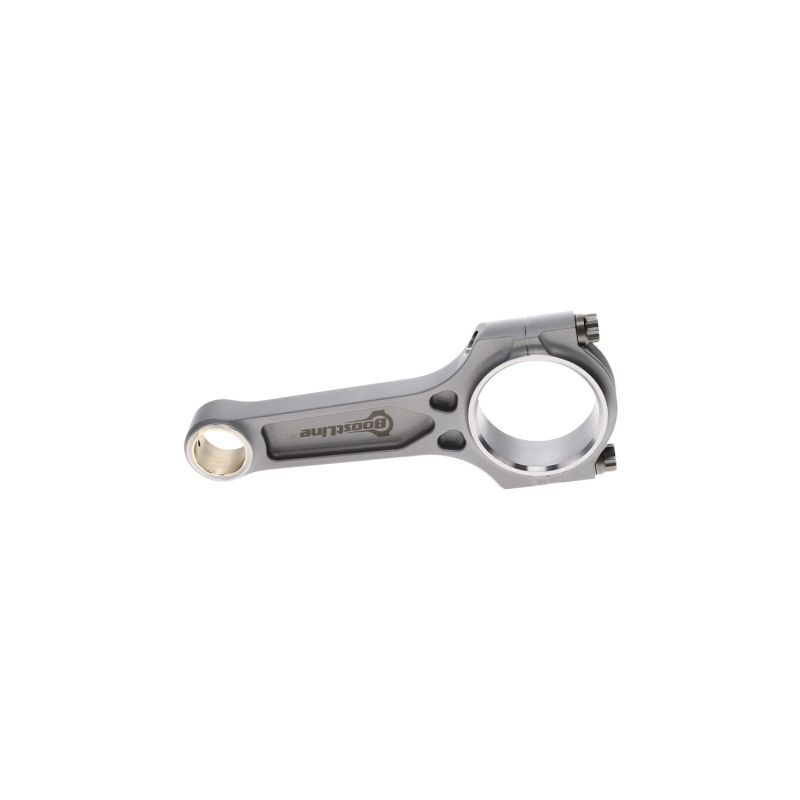

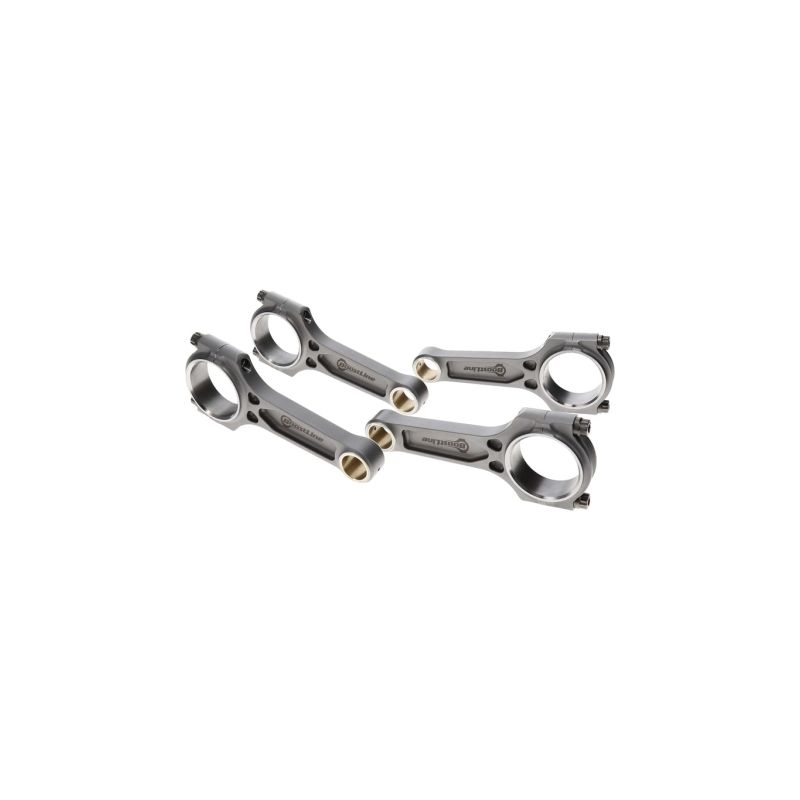

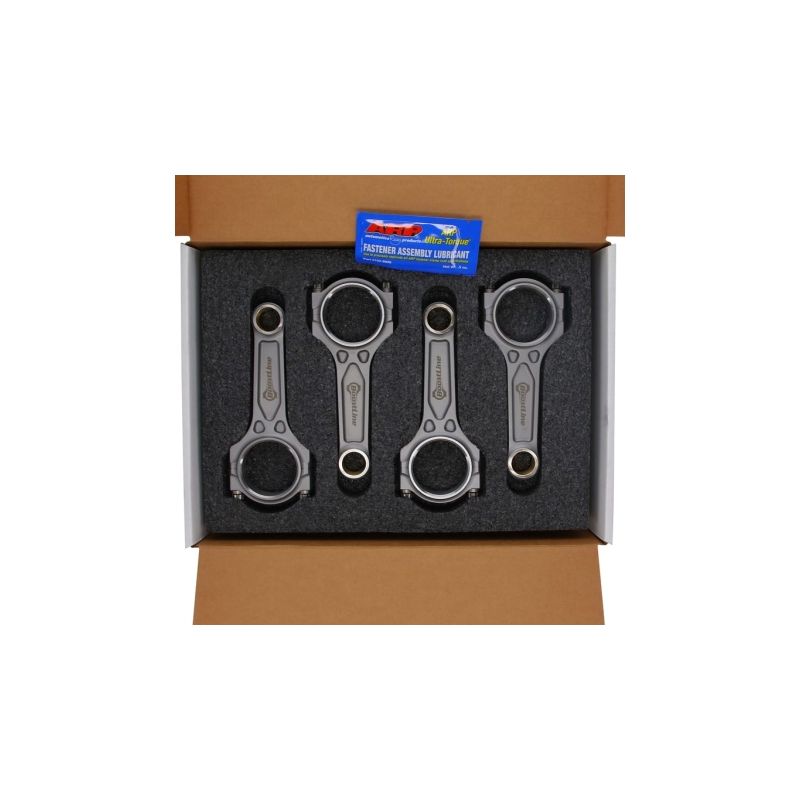

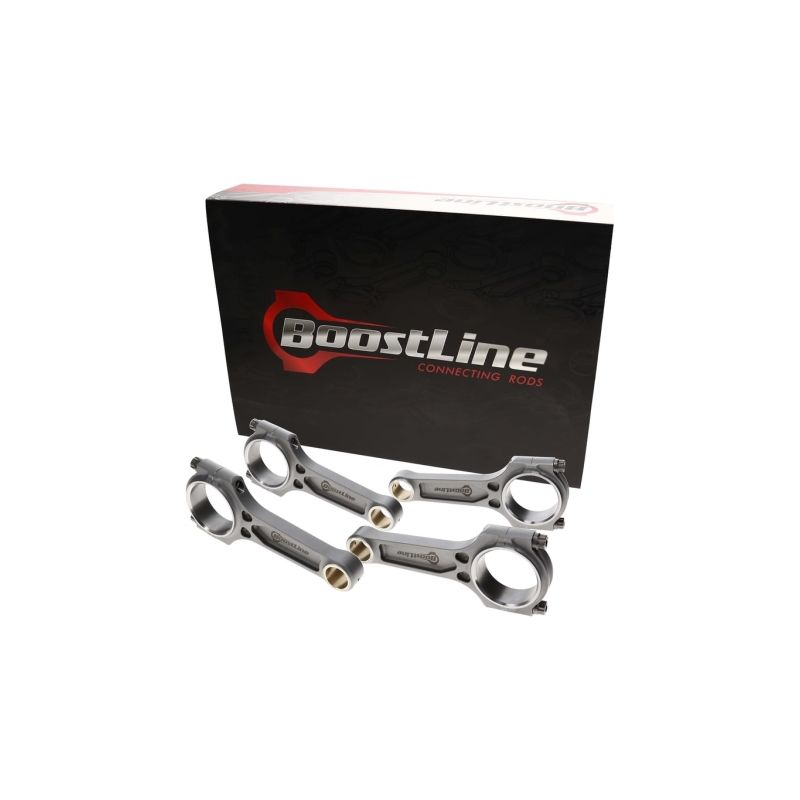

	BOOSTLINE (groupe Wiseco), gamme de bielles forgées du groupe américain Wiseco, référence depuis 1941. Sa conception brevetée à 3 poches marie la rigidité d’une bielle en I à la robustesse d’une bielle en H. Forgées en acier 4340 et usinées aux États-Unis, elles sont livrées avec visserie ARP 2000 (Custom Age 625+ en option) et taillées pour les moteurs suralimentés.

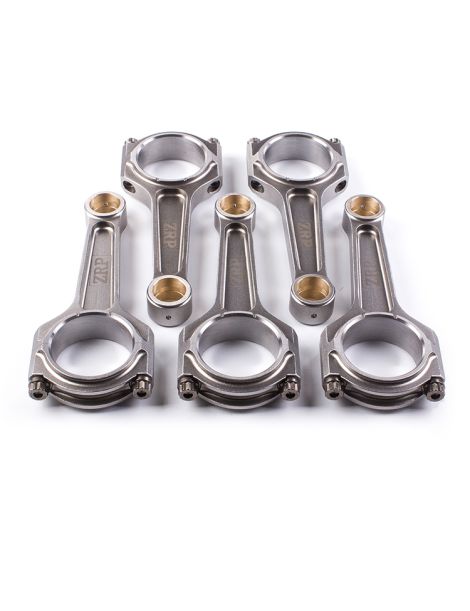

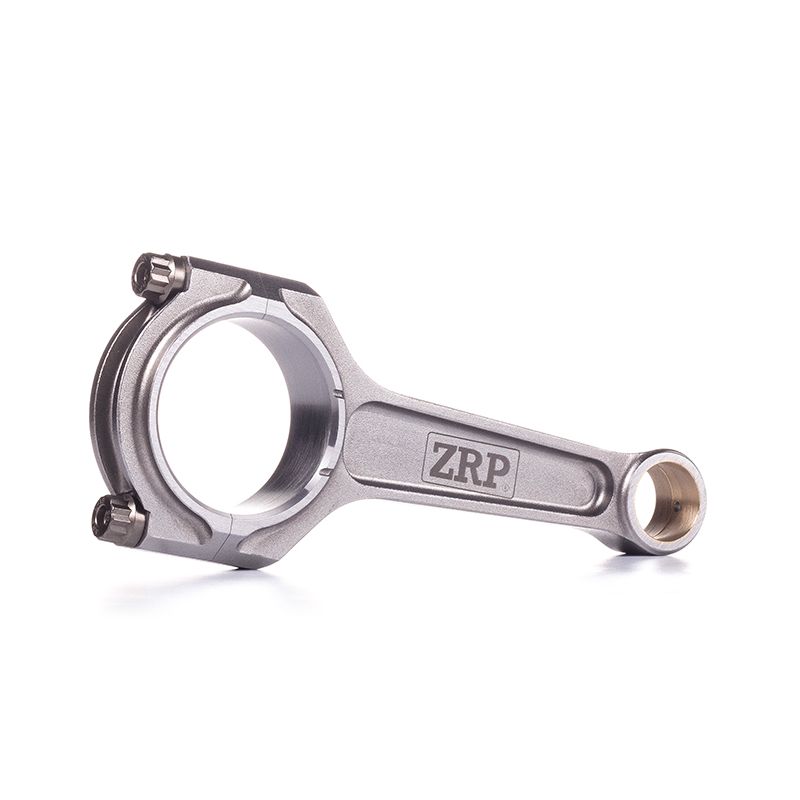

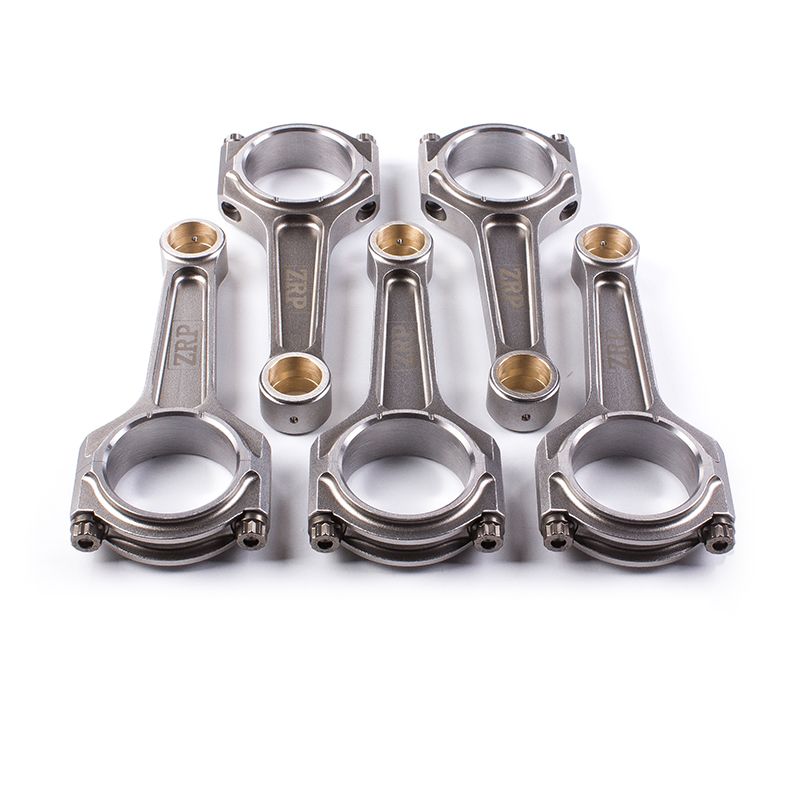

	ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées en profil I ou H avec visserie ARP 2000, L19 ou Custom Age 625+, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules - Ford Duratec 2.5T & Volvo 2.0 / 2.5 20V (white block)

Ces bielles forgées sont compatibles avec les Volvo 5 cylindres « white block » 2.0 et 2.5 20V (atmosphériques et turbo) :

Référence OEM : 1270483 (jeu de 5 bielles).

Pourquoi c’est la solution la plus économique ?

Quand un bas moteur d’origine lâche (bielle rompue, voilée ou marquée), revenir à la configuration constructeur impose de remplacer bielles et pistons, souvent endommagés ensemble. La facture grimpe vite pour une simple remise à niveau.

Pour un budget équivalent, voire inférieur, monter des bielles forgées en acier 4340 associées à des pistons forgés apporte une fiabilité et une marge de sécurité nettement supérieures, avec un vrai potentiel d’évolution de la puissance. C’est le choix des préparateurs européens depuis plus de 15 ans.

À budget égal : plus de fiabilité, plus de potentiel, plus de longévité.
