Bielles forgées BMW - 4.0L 32V - S65B40 pour pistons forgés

Le moteur BMW S65B40

Le BMW S65B40 est le V8 atmosphérique 4,0 L conçu par la division M pour la M3 E90/E92/E93. Dérivé du V10 S85, il cube 3 999 cm³ avec un alésage de 92 mm pour une course courte de 75,2 mm, une géométrie clairement orientée vers le haut régime. Sans suralimentation, la puissance se gagne dans les tours, et ce V8 en fait la démonstration : 420 ch à 8 300 tr/min, 400 N·m et une zone rouge portée à 8 400 tr/min. Bloc en alliage léger, allonge quasi ininterrompue et sonorité métallique, le S65B40 reste l’une des signatures mécaniques les plus reconnaissables de BMW M.

Produit de 2007 à 2013, ce V8 a été dessiné pour tourner haut et le supporte de série. Les limites apparaissent dès qu’on sort de sa plage d’usine : rupteur relevé, séances de circuit enchaînées, admission et échappement retravaillés, cartographie plus agressive, voire ajout d’une suralimentation. Les bielles de série, dimensionnées au juste nécessaire pour un usage routier, deviennent alors le maillon faible reconnu du S65B40, et leur rupture emmène généralement le bas moteur avec elle. Un jeu de bielles forgées en acier 4340, associé à des pistons forgés, supprime cette incertitude.

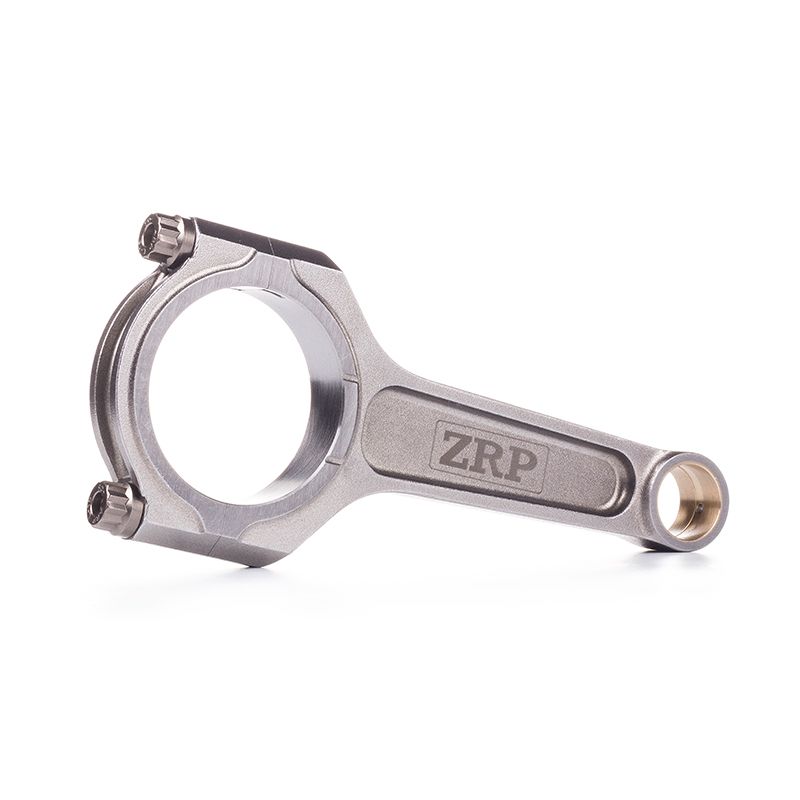

Les bielles forgées

Forgées puis usinées dans un acier 4340 traité, ces bielles reprennent la géométrie de la pièce d’origine du S65B40 en lui apportant une réserve de résistance sans commune mesure. Le forgeage oriente le grain du métal dans le sens des efforts, ce qui relève fortement la tenue en fatigue, paramètre déterminant sur un moteur qui accumule les cycles au-delà de 8 000 tr/min.

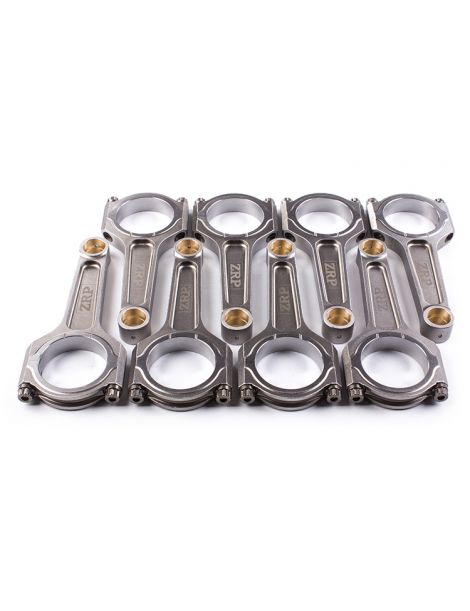

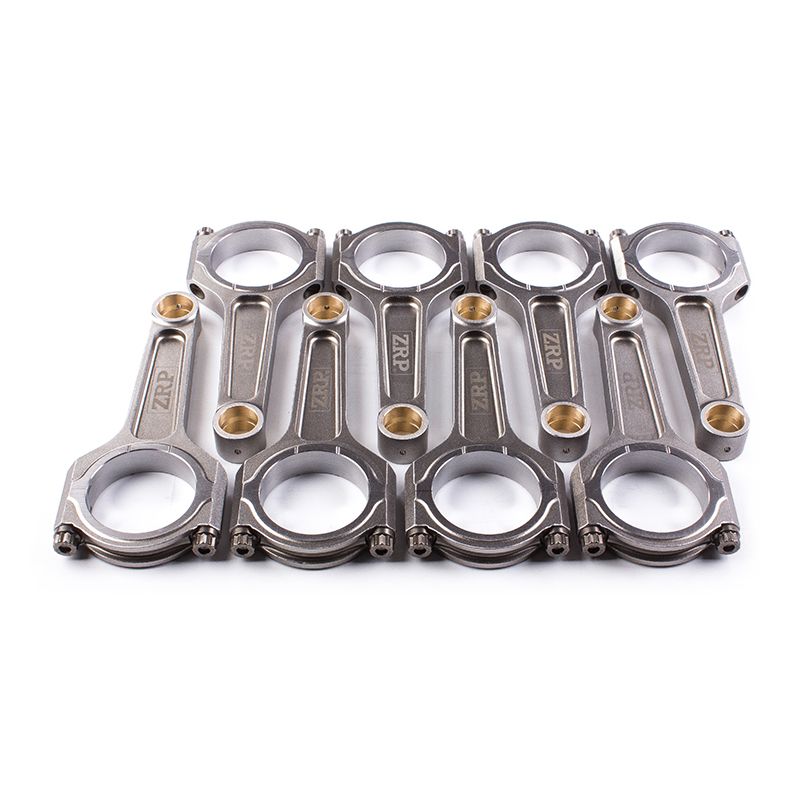

Grenaillées, contrôlées une à une et appariées en poids à ±1 g sur les huit bielles du jeu, elles préservent l’équilibrage d’un V8 très haut perché. Elles couvrent les disciplines où la M3 E9x est engagée, du circuit et du roulage à la course de côte, au time attack, au drift, au rallye et au drag, et accompagnent les préparations Stage 1, Stage 2 et Stage 3 jusqu’au bloc de compétition. La visserie ARP fournie verrouille l’assemblage à haut régime.

Caractéristiques techniques des bielles forgées S65B40

Couple de serrage et allongement

La vis de bielle n’est pas un verrou, c’est un ressort calibré : sa précharge doit rester supérieure à l’effort d’arrachement vu par le chapeau à chaque remontée de piston, et c’est cette marge qui disparaît la première quand le serrage est trop faible. Sur les huit bielles du S65B40, un serrage insuffisant se traduit par un fretting du plan de joint, un martelage progressif du coussinet, puis un jeu qui s’ouvre et une pression d’huile qui chute. Le défaut inverse est tout aussi destructeur : au-delà de la plage prescrite, la vis ARP 2000 ou ARP L19 en 3/8" flue, sa section se réduit par striction, le logement de coussinet perd sa circularité et la tête de bielle s’ovalise, ce qui déporte la portée du coussinet et rompt le film d’huile. Les valeurs du tableau ci-dessous sont celles du fabricant de la visserie : elles s’appliquent sans arrondi ni réglage au ressenti. La mesure de l’allongement au comparateur reste la référence, car elle qualifie directement la déformation élastique obtenue, le couple n’en étant qu’une image approximative ; lubrifiant de montage ARP obligatoire et notice du kit prioritaire.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil I. Sa section centrale plus étroite réduit la masse en mouvement : moins d’inertie, moins d’efforts sur les paliers et une montée en régime plus libre, ce qui est décisif sur un atmosphérique qui vit au-delà de 8 000 tr/min. La matière est concentrée là où elle travaille, si bien que la rigidité reste largement suffisante pour l’usage circuit et compétition visé. C’est le seul profil retenu pour ce moteur, et le plus cohérent avec sa philosophie haut régime.

Comment choisir sa visserie de bielle ?

La vis de bielle est la pièce la plus sollicitée de l’assemblage : à chaque tour, elle encaisse l’effort d’inertie qui tend à séparer le chapeau du corps de bielle. Deux nuances ARP sont proposées sur ce kit ; l’essentiel est d’accorder le grade à l’usage réel de la préparation, puis de respecter scrupuleusement le couple et l’allongement de montage.

ARP 2000 : le standard haute performance, d’une résistance à la traction voisine de 220 000 psi (environ 1 517 MPa). En 3/8", il couvre les préparations jusqu’à 200 ch par cylindre et 8 500 tr/min, ce qui englobe la grande majorité des S65B40 préparés, y compris en usage circuit soutenu. On le retrouve en circuit et trackday, en drift, en rallye, en drag et en course de côte, pour sa robustesse et sa polyvalence, sans contrainte particulière de stockage.

ARP L19 : réservée aux moteurs poussés à l’extrême, avec une résistance à la traction voisine de 260 000 psi (environ 1 793 MPa). En 3/8", elle autorise jusqu’à 250 ch par cylindre et 10 000 tr/min, une réserve utile sur un S65B40 dont le rupteur est relevé ou qui court en compétition, où les régimes très élevés sont maintenus longtemps et la pression cylindre reste importante. Contrepartie : l’alliage est sensible à la corrosion et à la fragilisation par l’hydrogène, il doit être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP, fabricant grec de bielles forgées hautes performances animé par Alex Drakos à Athènes. Chaque bielle est forgée dans un acier 4340, usinée avec précision puis appariée en poids pour préserver l’équilibrage d’un moteur qui tourne haut. Pour le S65B40, la gamme se limite au profil I, au choix avec visserie ARP 2000 ou ARP L19 selon la puissance et le régime visés. Conception, usinage et contrôle sont réalisés en Grèce, et les bielles sont éprouvées en rallye, en drift et sur circuit.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW S65B40

Ces bielles forgées sont compatibles avec le moteur BMW S65B40 d'origine et ses préparations. Liste des véhicules concernés :

Référence OEM : 11 24 7 838 623 (jeu de bielles).

Pourquoi c’est la solution la plus économique ?

Sur un S65B40, une bielle qui lâche à plein régime ne casse jamais seule : elle marque le vilebrequin, souvent le bloc et la culasse. Revenir à la configuration d’origine impose alors de remplacer les bielles et les pistons, avec une main-d’œuvre spécialisée et une longue immobilisation, pour retrouver exactement les limites de départ.

Pour un budget comparable, parfois inférieur, un jeu de bielles forgées en acier 4340 associé à des pistons forgés apporte une marge de résistance très supérieure, une tenue en fatigue durable à haut régime et la possibilité de faire évoluer la préparation sans rouvrir le bas moteur. C’est l’approche retenue par les préparateurs européens sur les V8 M depuis plus de quinze ans.

À budget égal : plus de fiabilité, plus de régime disponible, plus de longévité.
