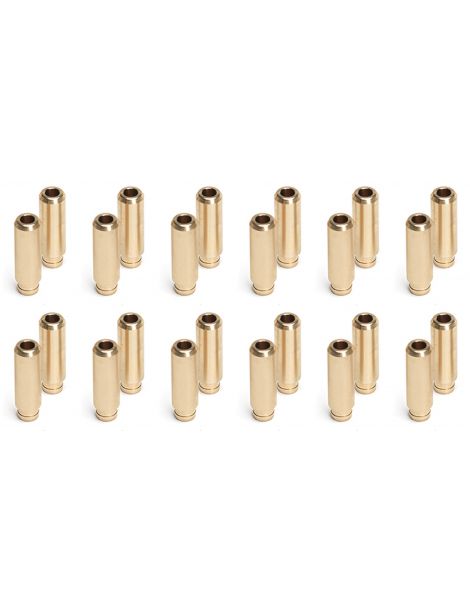

Guides soupapes SUPERTECH BMW M3 E46 Z3M Z4M S54B32

Le moteur BMW concerné

Ce kit équipe la culasse à 24 soupapes du S54B32, le six-cylindres en ligne de 3,2 litres des BMW M3 E46 et M3 CSL, des Z3 M, ainsi que des Z4 M roadster E85 et coupé E86, avec des puissances de 320 à 360 ch selon les versions.

Une même référence SUPERTECH, GDE-BMW-S54-EI, convient à l'admission comme à l'échappement : queue de 6,0 mm, diamètre extérieur de 12,04 mm et longueur de 48 mm. Le kit assemble deux lots de 12, soit les 24 guides d'une culasse. BMW ne vend pas ce guide séparément ; son alésage d'origine mesure 6,0 mm.

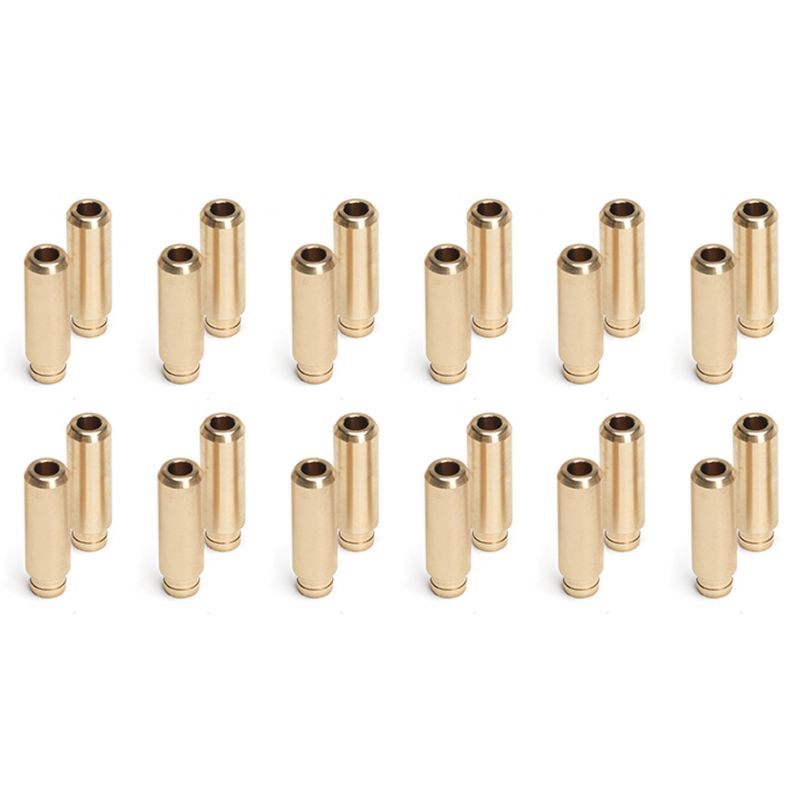

Guides de soupapes SUPERTECH pour BMW S54B32

Logé dans la culasse en alliage léger, le guide maintient la soupape bien centrée sur son siège, évacue vers le métal voisin une partie de la chaleur captée par la tige et retient le joint de queue. Avec l'usure, la tige flotte : la soupape ne porte plus à plat, l'huile s'infiltre jusqu'à la chambre et provoque fumées bleues, huile qui disparaît et pression en recul.

SUPERTECH réalise ces guides en bronze au manganèse ; selon la marque, cet alliage cuivreux dissipe la chaleur nettement mieux que les guides en métal fritté posés en série. Ils s'accompagnent souvent de soupapes renforcées. Une même référence couvre admission et échappement : le kit regroupe les 24 guides de la culasse.

Caractéristiques techniques des guides

Montage des guides de soupapes

Guide technique

Notre catalogue propose aussi, pour ce moteur, des soupapes renforcées :

La marque proposée

Fondée en Californie, SUPERTECH fabrique depuis plus de trente ans des soupapes, des ressorts, des coupelles et des guides pour la compétition. Calcul numérique, contrôles aux ultrasons, aux rayons X et au laser, validation avec des motoristes réputés : chaque nouveauté suit ce cheminement avant d'être proposée.

Le bronze au manganèse

Ce bronze associe cuivre et zinc, additionnés de manganèse, de fer et d'aluminium ; il offre une grande robustesse mécanique, résiste à l'abrasion comme à la corrosion et sert donc à fabriquer des bagues et d'autres pièces de guidage très sollicitées, comme les guides.

Quand les guides de soupapes doivent être remplacés

• Fumée bleue et huile consommée par les queues
• Soupapes renforcées montées sur culasse fatiguée
• Culasse refaite pour la compétition : circuit, drift ou rallye
• Distribution remise à neuf dans sa totalité

Compatibilité véhicules

Pensez aux joints de queue de soupapes

Des guides neufs appellent des joints de queue neufs : BMW référence ici le kit 11 34 9 064 457, SUPERTECH les joints VS-VBM-I et VS-VBM-E.
