Bielles forgées VAG - 2.8L / 2.9L 12V-24V & 3.2L 24V - VR6 / R32 pour pistons forgés

Le moteur VR6 VAG (2.8/2.9 12V, 2.8 24V et 3.2 R32)

Le VR6 est le six-cylindres compact emblématique du groupe Volkswagen (VAG) : un V très étroit à 15° coiffé d'une culasse unique, qui loge six cylindres dans l'encombrement d'un quatre-cylindres. Apparu en 1991 sur la Golf et le Corrado, il débute en 2.8L 12 soupapes (code AAA, 2 792 cm³, alésage 81 mm × course 90,3 mm) pour environ 174 ch, complété par la version 2.9L Syncro (ABV, 190 ch). La génération 24 soupapes porte ensuite le 2.8L à 204 ch (AQP, AUE, BDE), puis le bloc grandit en 3.2L R32 (3 189 cm³, 84 mm × 95,9 mm, 241 à 250 ch) sur les Golf IV et V R32 ainsi que les Audi A3 et TT quattro.

Atmosphérique d'origine, le VR6 séduit par sa sonorité grave et son couple disponible bas dans les tours. Sa robustesse en fait une base recherchée pour la préparation : turbocompression, compression mécanique ou agrandissement de cylindrée. Mais dès que la puissance dépasse nettement les valeurs d'usine, la bielle de série devient le maillon faible, d'où l'intérêt des bielles forgées renforcées.

Les bielles forgées

Usinées dans un acier 4340 à haute résistance, ces bielles forgées renforcent le bas moteur du VR6 dès que la puissance grimpe. Elles s'imposent lors d'un passage en pistons forgés, d'une montée en régime, d'une hausse de la pression de suralimentation ou d'un gain de cylindrée, là où la bielle d'origine atteint ses limites.

Conçues pour encaisser les fortes contraintes des VR6 préparés (turbo comme compresseur), elles couvrent toutes les disciplines (rallye, drift, drag, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et au-delà. Selon le profil et la visserie retenus, elles sécurisent des objectifs de plusieurs centaines de chevaux tout en préservant la longévité du moteur.

Caractéristiques techniques des bielles forgées VR6

Couple de serrage et allongement

Aucune expérience de mécanicien ne permet de sentir à la main la tension présente dans une vis de bielle : la résistance perçue vient du frottement, pas de l’étirement, et les deux évoluent différemment. C’est la raison pour laquelle on ne serre jamais un VR6 ou un R32 au jugé, et pour laquelle les valeurs du tableau ci-dessus, publiées par le fabricant de la visserie, doivent être suivies exactement. Le tableau comporte autant de lignes que de nuances disponibles ici, ARP 2000, ARP L19 et ARP CA625+ : chacune a sa propre plage, et l’on n’emprunte pas celle d’une autre. Sur les douze vis du moteur, la vérification se fait au comparateur d’allongement, méthode de référence parce qu’elle mesure l’effet et non la cause. Cela suppose des filets nettoyés, un film régulier de lubrifiant de montage ARP et une montée en effort fractionnée. La notice fournie avec le kit garde le dernier mot.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

	Profil I. Avec sa section centrale plus fine, la bielle en I est plus légère : moins d’inertie et des montées en régime plus libres. C’est le profil privilégié sur les moteurs turbo modernes comme le VR6. Sa déclinaison I-HD (Heavy Duty) en est une version renforcée, conçue pour des charges plus élevées.

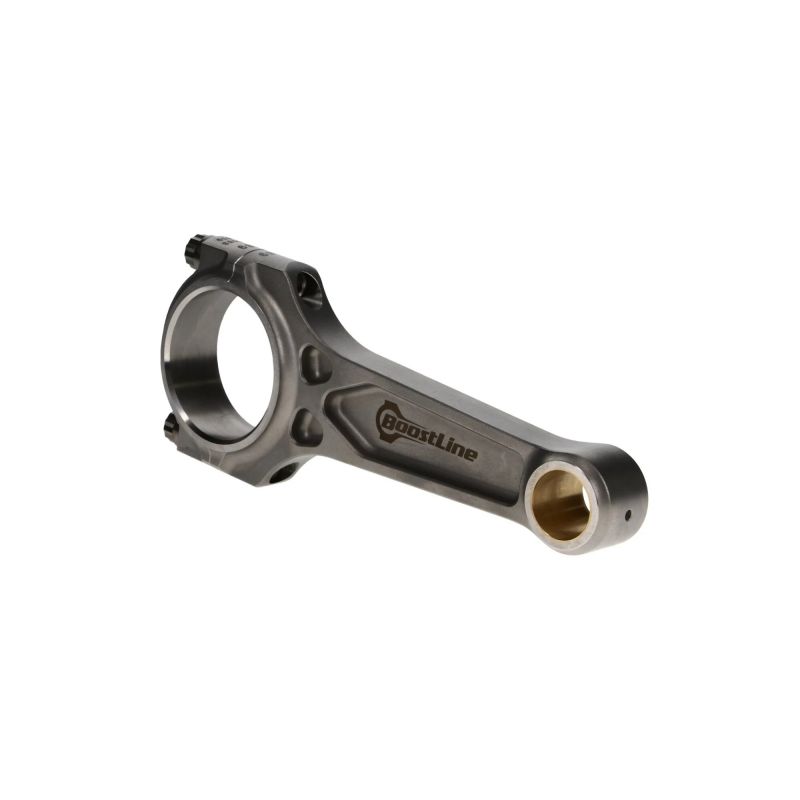

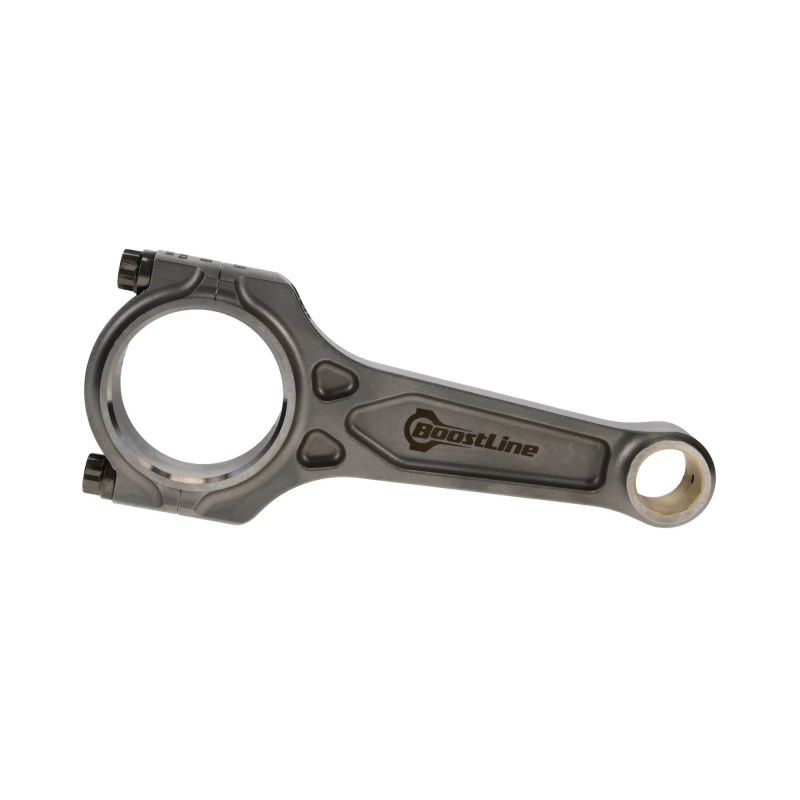

	Profil I-3P (I à 3 poches, Boostline). Profil breveté qui conserve la légèreté d’une bielle en I tout en ajoutant des renforts triangulés sur la tête : résistance à la flexion supérieure d’environ 60 % à celle d’une bielle en H. Idéal sur les moteurs fortement suralimentés.

Comment choisir sa visserie de bielle ?

Sur un VR6, la vis de bielle travaille en traction pure à chaque fin de cycle, sur les six cylindres : c’est elle qui fixe la limite de régime et de pression cylindre du bas moteur. Le grade se choisit selon la discipline visée, du couple à bas régime recherché en rallye ou en course de côte au régime tenu longuement sur circuit, jusqu’aux montées en charge très brèves du drag, puis selon la puissance par cylindre. Les grades ci-dessous sont proposés en 3/8", en 38 mm sur les ZRP et en 41 mm sur les Boostline.

	ARP 2000, crédité de ~220 000 psi (~1 517 MPa) en traction, correspond au besoin de la grande majorité des VR6 et R32 préparés : jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min. C’est le grade que l’on trouve en circuit, en trackday, en drift, en rallye, en drag et en course de côte ; il équipe ici la Boostline I-3P en 41 mm et la ZRP I-HD en 38 mm, sans contrainte de stockage particulière.
	L19 grimpe à ~260 000 psi (~1 793 MPa), soit jusqu’à 250 ch par cylindre en 3/8" et 10 000 tr/min. Sur un VR6 très suralimenté, à pression cylindre élevée ou tenu haut en régime, c’est la marge supplémentaire dont on a besoin, comme sur les grosses puissances en drag, en drift, en rallye et sur circuit. Il est proposé ici sur la ZRP I-HD. Attention à sa sensibilité à la corrosion et à la fragilisation par l’hydrogène : stockage et montage huilés, à l’abri de l’humidité, jamais de vis laissée nue.
	CA625+ (Custom Age 625+) est l’alliage premium d’ARP : 260 000 à 280 000 psi (~1 793 à 1 931 MPa). Il vise les VR6 les plus extrêmes, au-delà de 250 ch par cylindre en 3/8" et au-delà de 10 000 tr/min, en drag comme en time attack. Mieux protégé que l’ARP 2000 contre la corrosion atmosphérique et l’oxydation, insensible à la fragilisation par l’hydrogène, il offre le niveau du L19 sans ses contraintes de stockage. Sur cette fiche, il équipe la Boostline I-3P en 3/8"-41 mm. En clair, c’est le grade que l’on choisit quand la fiabilité du bas moteur doit être totale sur une saison complète de drag.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

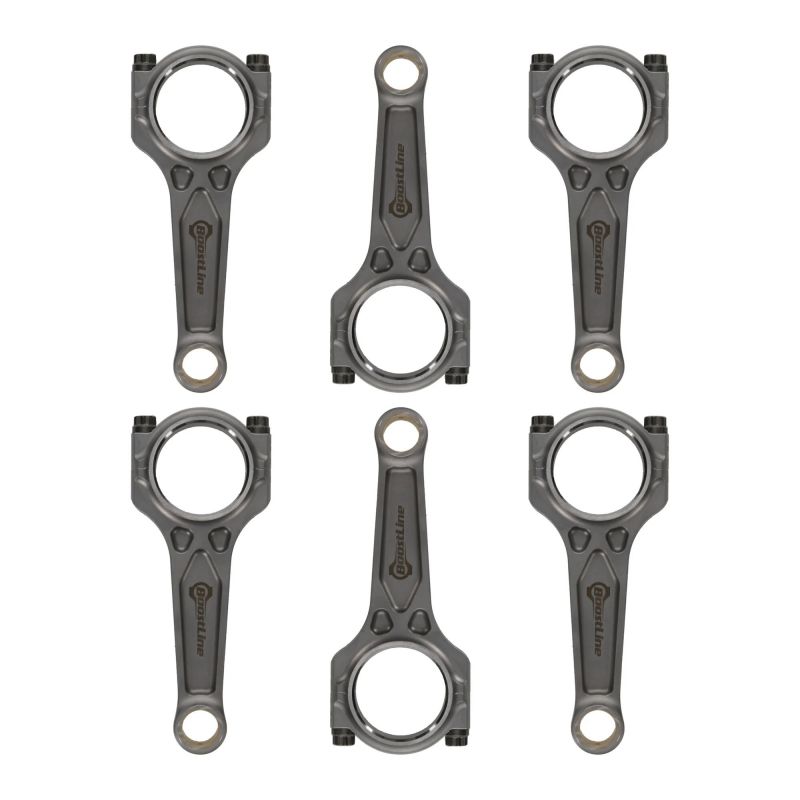

	BOOSTLINE (groupe Wiseco), gamme de bielles forgées du groupe américain Wiseco, référence depuis 1941. Sa conception brevetée à 3 poches marie la rigidité d’une bielle en I à la robustesse d’une bielle en H. Forgées en acier 4340 et usinées aux États-Unis, elles sont livrées avec visserie ARP 2000 (Custom Age 625+ en option) et taillées pour les moteurs suralimentés.

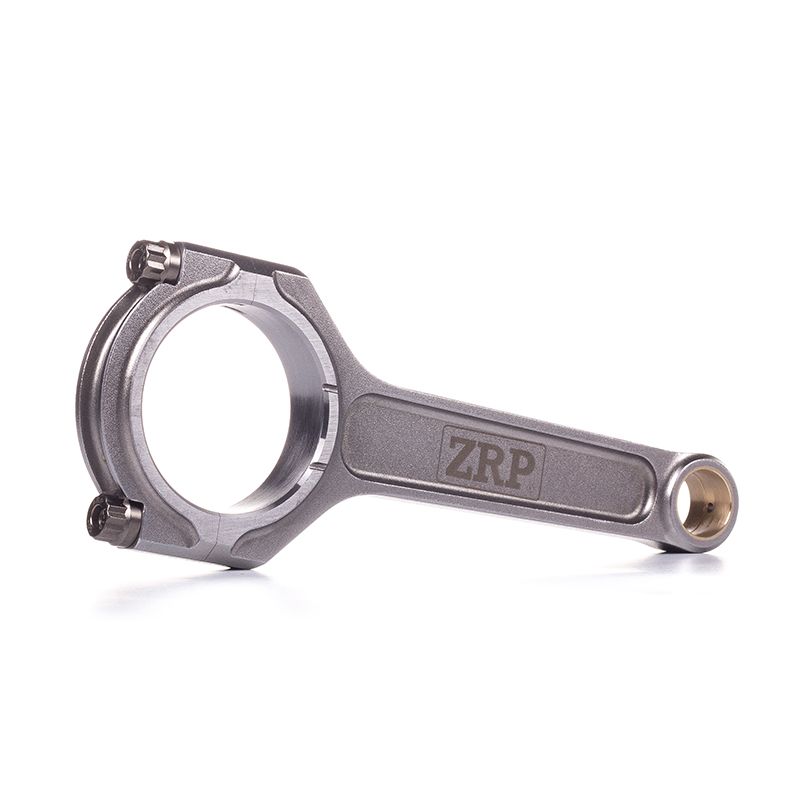

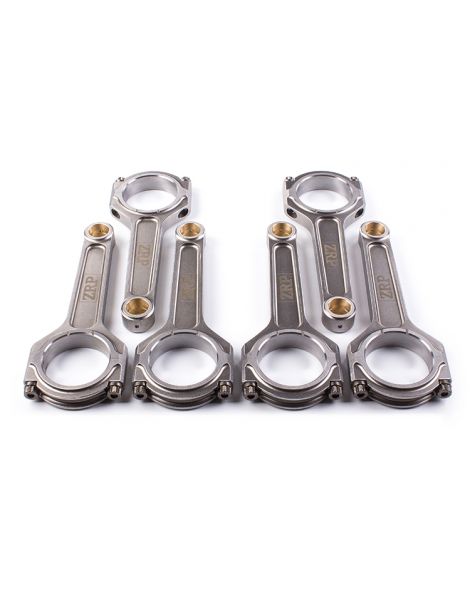

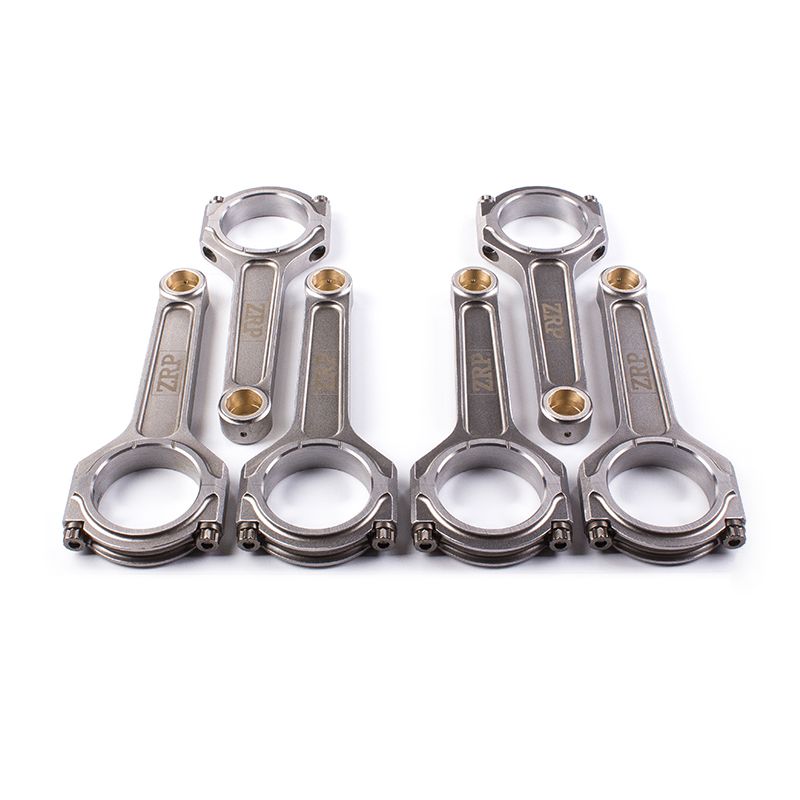

	ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées en profil I ou H avec visserie ARP 2000, L19 ou Custom Age 625+, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules VR6 VAG (2.8/2.9 et 3.2 R32)

Ces bielles forgées équipent les moteurs VR6 du groupe Volkswagen-Audi listés ci-dessous :

Référence OEM : 022 198 401 (jeu de 6 bielles).

Pourquoi c’est la solution la plus économique ?

Sur un VR6, casser une bielle d’origine se paie rarement seul : le piston concerné est généralement perdu, et le bloc comme le vilebrequin demandent un contrôle. Reprendre des bielles et des pistons de série revient donc à payer une remise en état complète, pour retrouver la fragilité de départ.

À budget comparable, souvent plus bas, des bielles forgées en acier 4340 avec des pistons forgés apportent une fiabilité et une marge de sécurité bien supérieures, plus un vrai potentiel de montée en puissance. Les préparateurs européens raisonnent ainsi depuis plus de 15 ans sur les six-cylindres VR6 et R32.

À budget égal, la conclusion tient en trois points : plus de fiabilité, plus de potentiel, plus de longévité.
