Attention : dernières pièces disponibles !
Neuf

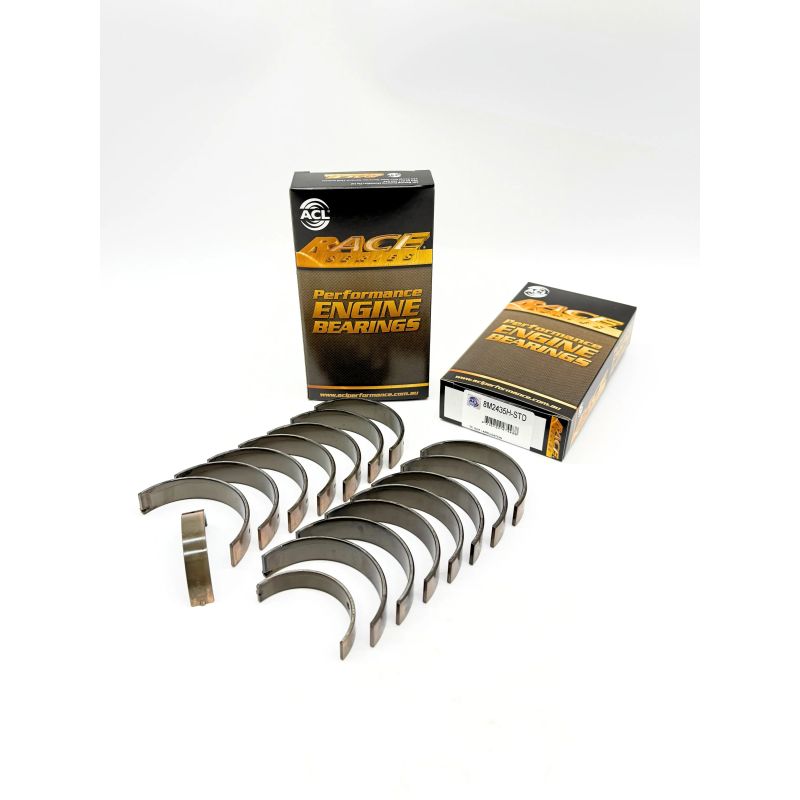

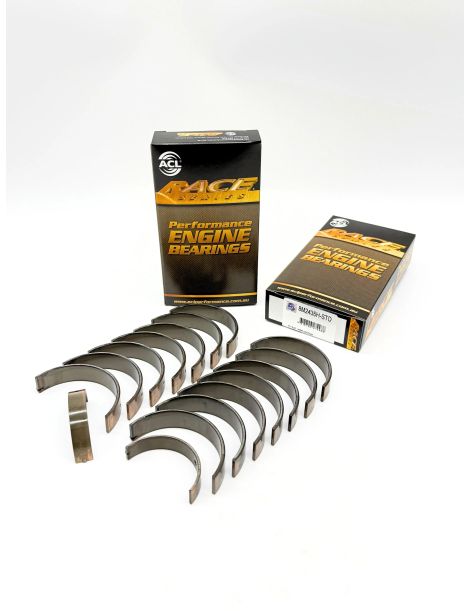

Jeu de 16 demi-coussinets de vilebrequin trimétal pour les huit paliers des moteurs Porsche 911 GT3 6 cylindres à plat 4.0 et 4.2 (Ø 66.990 mm).
ACL publie le jeu de coussinets de palier 8M2435H pour les moteurs Porsche six cylindres à plat MA1.76, MA1.77, MA1.79, MA1.85, MA1.86 et MA2.75 (4.0 L) et MA1.87 (4.2 L), montés sur les 911 (991) GT3, GT3 RS et Speedster et sur la 911 (992) 4.0. Un seul jeu de coussinets de palier couvre ces moteurs essence.
Le vilebrequin de ces moteurs repose sur huit paliers. Chaque tourillon tourne entre deux demi-coussinets, l'un logé dans le bloc, l'autre dans le chapeau de palier : ce sont eux qui portent le vilebrequin. Le jeu de coussinets trimétal ACL Race Series présenté ici les remplace sur les moteurs préparés.
Un coussinet trimétal superpose trois couches : un dos en acier, une couche intermédiaire en cuivre-plomb à forte capacité de charge et une couche de glissement anti-friction qui protège le tourillon. Le jeu complet couvre les huit paliers du vilebrequin.
Un bi-métal aluminium encaisse environ 8 000 psi, un trimétal performance jusqu'à 12 000 psi, soit 50 % de plus. D'où une meilleure résistance et une meilleure durabilité sur les moteurs turbo, compresseur et haut régime.
| Coussinets ACL Ø tourillon 66.971 / 66.990 mm Ø logement 72.000 / 72.019 mm Largeur 16.28 mm |
| Référence | Marque et traitement | Côte | Épaisseur paroi (mm) |
|---|---|---|---|
| 8M2435H-STD | ACL Race - Sans traitement | Standard | 2.495 |
| 8M2435HX-STD | ACL Race - Sans traitement | Std, jeu augmenté (HX) | 2.483 |
| 8M2435H-.025 | ACL Race - Sans traitement | +0.025 | 2.5075 |
| 8M2435H-.25 | ACL Race - Sans traitement | +0.25 | 2.620 |
Le jeu de fonctionnement est l'espace entre le coussinet et le tourillon où circule le film d'huile.
En marche, le tourillon ne frotte pas sur le coussinet : il tourne sur ce film d'huile, qui supporte la charge. Le jeu règle l'épaisseur de ce film : trop serré, l'huile circule mal, la température grimpe et le risque de grippage augmente ; trop large, l'huile s'échappe, le film perd en portance et la pression d'huile chute. Un jeu correct est le bon compromis entre une lubrification suffisante et un film bien maintenu.
| Côte / version | Quand la choisir | ACL Race Series |
|---|---|---|
| Standard (STD) | Tourillon d'origine, non rectifié | 0.067 à 0.080 mm |
| Jeu majoré (HX) | Jeu plus large : fort débit d'huile, haut régime | 0.092 à 0.105 mm |
| +0.025 mm | Tourillon poli | 0.067 à 0.080 mm |
| +0.25 mm | Tourillon rectifié à 0.25 mm | 0.067 à 0.080 mm |
Contrôle au montage : posez un fil calibré (Plastigauge) sur le tourillon, serrez le chapeau de palier au couple prescrit par le constructeur, puis comparez l'écrasement du fil à la réglette pour lire le jeu.
Les coussinets de palier ACL présentés ici sont des coussinets trimétal, conçus pour la préparation moteur et la compétition. Face à un coussinet d'origine, ils encaissent des charges bien plus élevées : ils supportent une hausse de puissance, un haut régime ou l'ajout d'un turbo ou d'un compresseur, là où un coussinet de série atteint vite sa limite.
 | ACL Bearing Company, fabricant australien de coussinets moteur haute performance depuis 1949, propose avec sa gamme Race Series des coussinets trimétal précis, déclinés en de nombreuses cotes et éprouvés sur les moteurs préparés du monde entier. |
Ce jeu de coussinets de palier convient aux véhicules suivants, selon le code moteur :
| Marque | Modèle (châssis) | Code moteur | Puissance | Années |
|---|---|---|---|---|
| PORSCHE | 911 (991) 4.0 GT3 RS / R | MA1.76 | 500 cv | 2015–2020 |
| PORSCHE | 911 (991) 4.0 GT3 | MA1.77 | 500 cv | 2017–2020 |
| PORSCHE | 911 (991) 4.0 GT3 RS | MA1.77 | 520 cv | 2018–2020 |
