Bielles forgées BMW - 2.0L 16V - S14B20 pour pistons forgés

Le moteur BMW S14B20

Signé BMW Motorsport, le S14B20 est un quatre cylindres en ligne atmosphérique de 1 990 cm³, coiffé d'une culasse à double arbre à cames et seize soupapes. Cette cylindrée de deux litres pile a été pensée pour la 320is (E30), proposée surtout en Italie et au Portugal où la TVA s'envolait au-delà du seuil des deux litres : une vraie sportive à moteur d'origine compétition, sous une carrosserie discrète.

Ultra-carré (alésage 93,4 mm, course 72,6 mm), il respire haut dans les tours pour 192 ch. Cames plus agressives, admission et échappement libérés, voire augmentation de cylindrée : chaque étape de préparation accroît la pression de combustion et met l'embiellage à rude épreuve. Monter des bielles forgées, c'est offrir à ce bloc la marge mécanique qui lui permet d'encaisser ces sollicitations dans la durée.

Les bielles forgées

Forger une bielle, c'est comprimer à chaud un lopin d'acier pour orienter ses fibres dans le sens des efforts. Le résultat : une pièce nettement plus tenace et endurante qu'une bielle frittée d'origine, capable d'absorber les chocs de combustion répétés sans fissurer. Chaque bielle est ensuite usinée avec soin puis appairée en poids pour préserver l'équilibre du quatre cylindres.

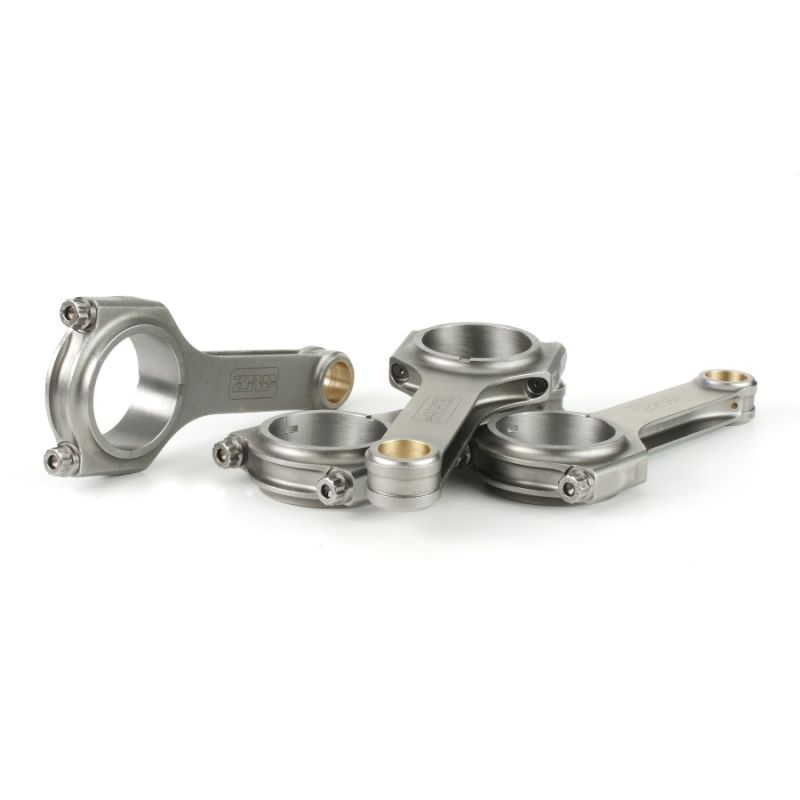

Ici, ZRP usine ses bielles dans de l'acier 4340 (alliage nickel-chrome-molybdène), au profil H, et les livre par jeu de quatre, vis ARP comprises, prêtes à reprendre la place des bielles d'usine.

Caractéristiques techniques

Couple de serrage et allongement

Référez-vous en priorité à l'allongement de vis (stretch gauge) indiqué par le fabricant ; la notice jointe au kit prévaut en cas de doute. Les valeurs de couple supposent l'emploi du lubrifiant ARP.

Guide technique

Pourquoi l'acier 4340

Le profil de bielle

Profil H / H-Beam Formée de deux larges flancs plats que relie une âme centrale, la section en « H » confère à la bielle une allure massive et homogène d’un bout à l’autre. Sur les moteurs atmosphériques préparés qui prennent beaucoup de tours, comme le S14B20, c’est le profil retenu en priorité, car il procure au bas moteur une grande robustesse.

Comment choisir sa visserie de bielle ?

Tout l'assemblage repose sur la vis de bielle. Deux références ARP accompagnent ce kit, à choisir selon le niveau de préparation visé.

	ARP 2000 Le bon compromis pour la plupart des projets : robuste, fiable et sans précaution de stockage. En 3/8", elle tient jusqu'à environ 200 ch par cylindre et 8 500 tr/min, de quoi couvrir le circuit, le trackday, le drift, le rallye, le drag ou la course de côte.
	ARP L19 (résistance à la traction d'environ 260 000 psi, soit ~1 793 MPa) Réservée aux moteurs très sollicités, à haut régime prolongé et forte pression cylindre. En 3/8", elle encaisse jusqu'à environ 250 ch par cylindre et 10 000 tr/min, pour les préparations les plus ambitieuses. Plus sensible à la corrosion et à l'hydrogène, elle se conserve et se monte huilée.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées en profil I ou H avec visserie ARP 2000 ou L19, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules

Sont regroupés ci-dessous les véhicules équipés du moteur BMW 2.0L 16V S14B20. Avant commande, relevez le diamètre d’axe de piston et l’entraxe sur le moteur concerné.

Référence OEM : 11 24 1 312 557

Pourquoi c'est la solution la plus économique

Une bielle qui lâche sur un S14, c'est presque toujours le bloc et la culasse à remplacer, sur un moteur devenu rare et coûteux à retrouver. Au regard de ce risque, le prix d'un jeu de bielles forgées paraît dérisoire : c'est une assurance posée une fois pour toutes sur un ensemble que l'on ne refait pas deux fois.

Le kit arrive complet, équilibré et prêt à poser, sans passage supplémentaire à l'atelier. Un investissement mesuré pour rouler l'esprit tranquille et préserver la valeur d'une 320is.
