Vis de culasse renforcées ARP Toyota 4E-FE 4E-FTE 5E-FE 5E-FHE

Le moteur concerné

Les Toyota 4E-FE, 4E-FTE (1,3 litre) et 5E-FE, 5E-FHE (1,5 litre) sont des quatre-cylindres en ligne à seize soupapes, montés notamment sur les Starlet, Corolla, Corolla II, Corsa, Tercel et Paseo. ARP rattache à ces moteurs son kit de vis de culasse 203-3801, en ARP2000, à douze pans.

D'origine, la culasse du 5E-FE est fixée par des vis de culasse, serrées à 44 Nm puis 90° selon le constructeur ; le couple d'origine des 4E-FE, 4E-FTE et 5E-FHE n'est pas confirmé. Le kit ARP 203-3801 remplace ces vis d'origine.

Vis de culasse renforcées ARP

Le rôle de la visserie de culasse est de garder la culasse solidaire du bloc malgré la pression qui règne dans les chambres de combustion. Elle assure l'écrasement du joint ; dès que son serrage diminue, des fuites apparaissent entre culasse et bloc.

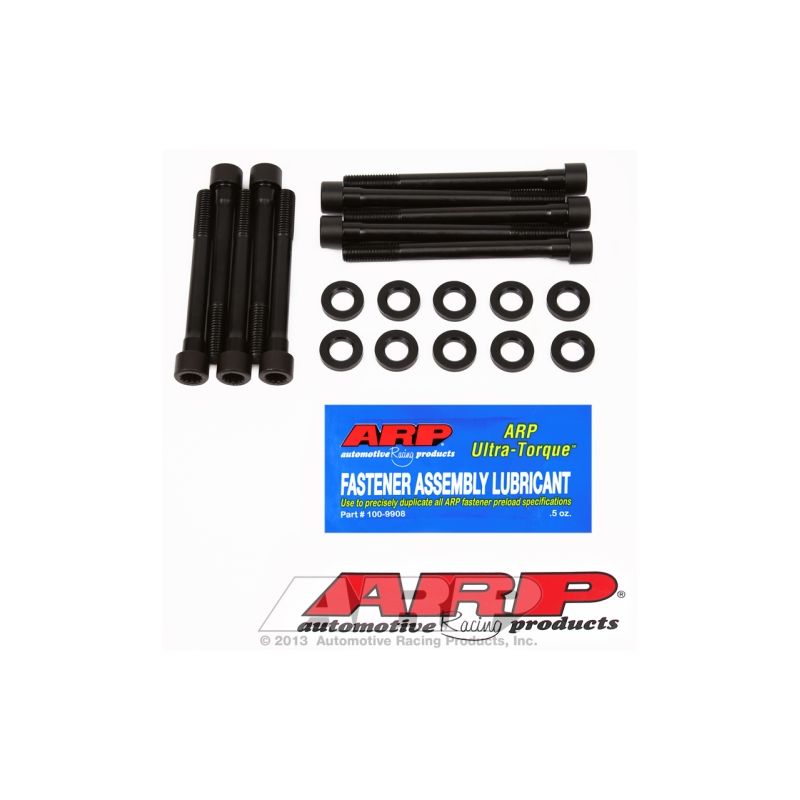

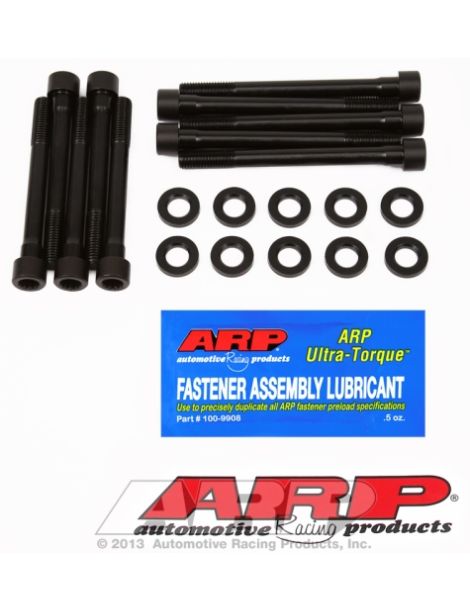

Le kit ARP 203-3801 réunit dix vis en ARP2000 à douze pans, sans écrou. Selon la notice, le joint et la culasse se posent d'abord ; les rondelles viennent ensuite sur des portées propres et sèches, chanfrein tourné vers la tête, puis filets et dessous de tête reçoivent l'Ultra-Torque ARP avant le serrage au couple. Développé par ARP, l'acier allié ARP2000 reçoit un traitement thermique qui le porte à 220 000 psi de résistance à la traction ; ses filets sont roulés une fois le traitement réalisé. Face aux classes 10.9 et 12.9 de la visserie de série, entre 150 800 et 176 900 psi de résistance minimale, l'écart atteint 24 à 46 %. Pour ce kit, aucune valeur de tenue propre n'est publiée, faute de filetage connu. À titre d'estimation seulement, une visserie équivalente en ARP2000 de diamètre M10 se situe autour de 600 ch sur un quatre-cylindres.

Caractéristiques techniques

Couple de serrage

Avant la pose, la notice demande de nettoyer les filetages du bloc, au besoin avec un taraud de classe D4 ou inférieure.

Les portées de la culasse se nettoient au solvant et les deux faces de chaque rondelle se dégraissent : toute trace d'huile ou de graisse sur ces surfaces rend la précharge irrégulière.

Le serrage final se fait en trois passes successives, en suivant l'ordre de serrage du constructeur ; ces couples ne valent qu'avec le lubrifiant d'assemblage ARP sur les filets et sous la tête des vis.

Aucune trace d'huile sous les rondelles : elles se montent à sec, essuyées des deux côtés, et les appuis de la culasse sont dégraissés pour un serrage homogène.

Les couples ci-dessus viennent de la notice ARP 203-3801, révision applicable au jour de la mise en ligne. La notice officielle prévaut en cas de différence et décrit la procédure complète, ordre de serrage compris. Consulter la notice ARP 203-3801

Guide technique

Toutes les valeurs de couple de cette fiche sont données avec la graisse de montage ARP sur les filets et sous la tête des vis ; un autre lubrifiant les rendrait fausses.

La marque ARP

Gary Holzapfel, ancien de l'aérospatiale, crée ARP (Automotive Racing Products) au début des années 1970 pour répondre aux casses moteur provoquées par une visserie trop peu résistante en course. Aujourd'hui, la marque développe et fabrique en Californie des milliers de pièces, déclinées en plusieurs grades de matière selon le besoin.

Les avantages face aux vis d'origine

Critère	Vis de culasse d'origine	Vis renforcées ARP
Matière	Acier de série	ARP2000, 220 000 psi en traction

Quand renforcer la visserie de culasse

La visserie d'origine est dimensionnée pour le moteur tel qu'il sort d'usine. Elle doit être renforcée lorsque :

• 4E-FTE turbo, 4E-FE, 5E-FE et 5E-FHE préparés : puissance relevée au-delà de la série
• Le taux de compression progresse au fil de la préparation
• Le joint d'origine est remplacé par un joint MLS renforcé, qui demande une précharge élevée et uniforme
• Le moteur a déjà connu une culasse soulevée ou une fuite de joint
• L'usage en compétition impose des chauffes sévères et des déposes de culasse régulières

Compatibilité véhicules

Pourquoi c'est la solution la plus économique ?

Sur un 4E ou un 5E poussé, les vis d'origine sont les premières à limiter la tenue du joint. Les vis ARP en ARP2000 offrent une charge de serrage plus élevée, pour un prix sans rapport avec celui d'une culasse à reprendre, joint et main-d'œuvre compris.

Pensez au joint de culasse renforcé

Une visserie renforcée n'a d'intérêt complet qu'avec un joint de culasse capable de résister à la même pression. Nous proposons la référence suivante pour ce moteur :
