Kit radiateur huile universel thermostaté
Attention : dernières pièces disponibles !
KRT-M235L44AN10
Neuf

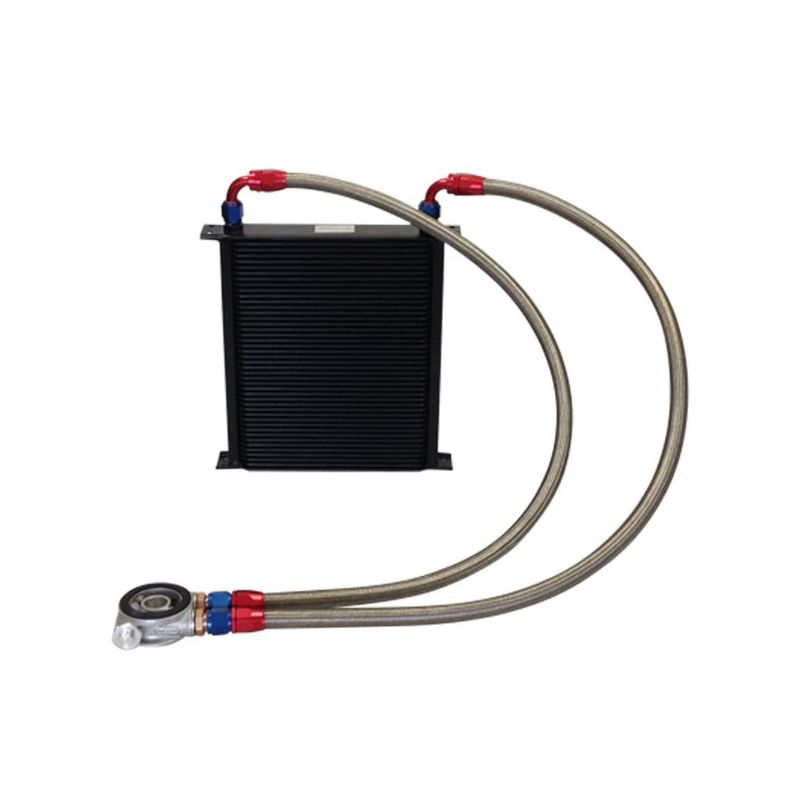

Kit radiateur d'huile matrice 235mm 44 rangées BREEZY, connexions mâle DASH10 avec plaque sandwich thermostatique 92°C MOCAL
Kit PRO avec raccords et durite DASH (nécessaire pour l'homologation du circuit d'huile en compétition), comprenant :
ATTENTION: le mamelon d'extension et le chapeau chinois de la plaque sandwich n'est pas compris dans ce kit.
Pour déterminer votre filetage, nous vous invitions à sélectionner le filtre à huile de votre voiture sur le site de ce fabricant de filtres: https://catalog.mann-filter.com/EU/fre/vehicle
Puis de cliquer sur votre filetage et ajouter au panier le mamelon :
- Mamelon M20x150
- Mamelon 3/4"
- Mamelon M18x150
- Mamelon M16x150
- Mamelon 13/16"
- Mamelon 5/8"
- Mamelon 5/8" INVERSE
Ce kit se monte sur tous véhicules possèdant un filtre à huile vissé.
Epaisseur: 51mm | Dimensions matrice 235mm (en mm) | ||||
Nombre de rangées | Hauteur hors connections | Connections entrée/sortie | Entraxe connections | Entraxe fixations | Longueur totale |
7 | 51 | Taraudage M12 x 150 | |||
10 | 77 | UNF-JIC 7/8’’-14 (DASH10) | 248 | 308 | 330 |
13 | 99 | UNF-JIC 7/8’’-14 (DASH10) | 248 | 308 | 330 |
16 | 123 | UNF-JIC 7/8’’-14 (DASH10) | 248 | 308 | 330 |
19 | 147 | UNF-JIC 7/8’’-14 (DASH10) | 248 | 308 | 330 |
25 | 193 | UNF-JIC 7/8’’-14 (DASH10) | 248 | 308 | 330 |
34 | 262 | UNF-JIC 7/8’’-14 (DASH10) | 248 | 308 | 330 |
44 | 347 | UNF-JIC 7/8’’-14 (DASH10) | 248 | 308 | 330 |

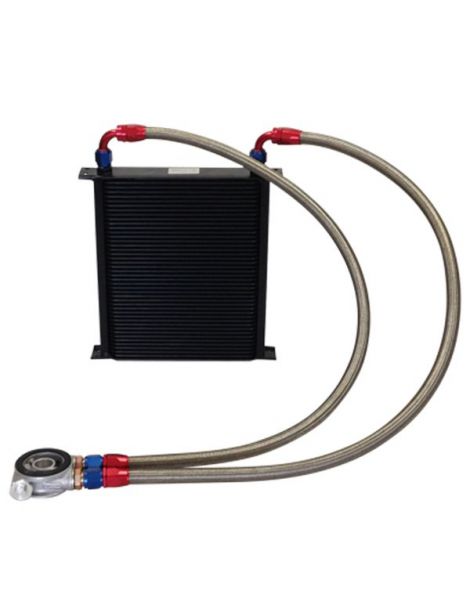

À noter : la durite montrée avec raccords sertis est une illustration. Le kit est livré avec 2 durites DASH 10 tressées inox de 1 m, 2 raccords droits DASH 10 bleu/rouge et 2 raccords coudés 90° DASH 10 bleu/rouge, à monter soi-même.
Montage des raccords sur durite DASH : couper la durite net (ruban adhésif autour pour limiter l'effilochage) ; emmancher l'écrou puis la durite dans le corps du raccord jusqu'en butée et repérer d'un trait ; lubrifier le nipple à l'huile moteur ; visser à la main puis serrer à la clé sans que la durite recule ; tester la ligne en pression avant pose sur le véhicule.
Durite renforcée à tressage extérieur inox, norme DASH (AN), vendue au mètre. Âme nitrile compatible essence, huile et liquide de refroidissement. Se monte avec des raccords réutilisables DASH (AN), sans sertissage ni outillage spécifique.
Raccord droit réutilisable pour durite tressée DASH (AN). Aluminium anodisé bleu et rouge, écrou tournant et étanchéité conique métal sur métal. Se monte sans sertissage et se réutilise après démontage.
Raccord coude 90° réutilisable pour durite tressée DASH (AN). Aluminium anodisé bleu et rouge, écrou tournant et étanchéité conique métal sur métal. Se monte sans sertissage et se réutilise après démontage.
Radiateur d'huile BREEZY à matrice 235 mm, 44 rangées, connexions UNF-JIC 7/8"-14 (DASH10), finition noire. Réf. M235L44AN10.
Adaptateur droit MOCAL en aluminium, entrée 1/2 BSP mâle vers sortie DASH (AN) 10. Permet de raccorder une durite DASH 10 sur une plaque sandwich ou un radiateur d huile à filetage 1/2 BSP.
Joint type Dowty pour raccord fileté 1/2 BSP. Assure l’étanchéité entre l’adaptateur et la plaque sandwich ou le radiateur d’huile.
Plaque sandwich MOCAL à thermostat intégré (ouverture à 92°C), entre le bloc moteur et le filtre à huile. L’huile ne rejoint le radiateur qu’une fois la température atteinte, pour une montée en température plus rapide et une régulation stable. Sorties 1/2 BSP.
