Kit ressorts soupapes renforcés PSA XU5J XU9J2 XU9JA
Kit de 8 ressorts de soupapes renforcés pour les quatre cylindres PSA 1.6 et 1.9 8V XU5J, XU9J2 et XU9JA.
- Marques : CATCAMS
- Moteurs : XU5J, XU9J2, XU9JA
- Ressorts : doubles

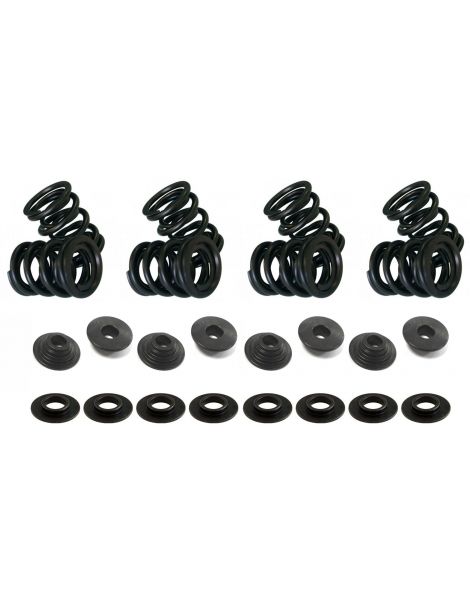

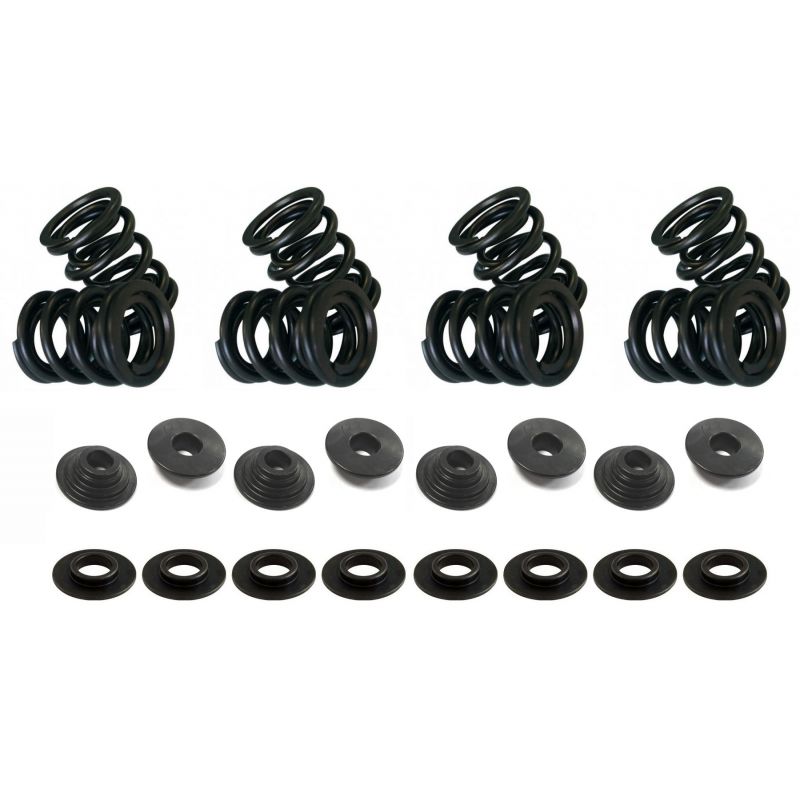

- Contenu : ressorts, coupelles supérieures et inférieures
Les 1.6 et 1.9 8V XU5J, XU9J2 et XU9JA des Peugeot et Citroën
Les XU5J (180A), XU9J2 (D6A) et XU9JA (DKZ) sont des quatre cylindres à huit soupapes, de 1,6 litre pour le premier et de 1,9 litre pour les deux autres. Ils ont animé la Citroën Visa GTI et la ZX, ainsi que les Peugeot 205 GTI et 405. Avec deux soupapes par cylindre, ils reçoivent 8 ressorts.
Le kit remplace les ressorts, les coupelles supérieures et les coupelles inférieures ; seules les demi-lunes montées en série sont réutilisées.
Kit ressorts de soupapes renforcés CATCAMS
Le ressort rappelle la soupape sur son siège, puis la garde appliquée contre la came. À mesure que le moteur monte en tours, la soupape, ses coupelles et les demi-lunes gagnent en inertie : un effort trop faible les fait décrocher, rebondir et parfois heurter le piston.
Le kit CATCAMS associe 8 ressorts doubles PAC-D99859, 8 coupelles supérieures 99331 et 8 coupelles inférieures 99631, soit 402 N au siège à 34,0 mm et 1157 N avec 14,0 mm de levée selon le fabricant.
Caractéristiques techniques des kits ressorts
| Référence | Marque | Ressorts | Ø extérieur / intérieur | Charge au siège | Charge en levée | Raideur | Levée maxi | Contenu du kit |
|---|---|---|---|---|---|---|---|---|
| PAC-D99859*8+99331*8+99631*8 | CATCAMS | Doubles | Ext. 32,2 / 24,7 mm | 402 N à 34,0 mm | 1157 N à 14,0 mm | 8 ressorts doubles, 8 coupelles supérieures, 8 coupelles inférieures |
Montage des kits ressorts
| Élément | Origine PSA | Kit ressorts renforcés |
|---|---|---|
| Ressort | Spécifique au kit : PAC-D99859 (CATCAMS) | |
| Coupelle supérieure | Spécifique au kit : 99331 (CATCAMS) | |
| Coupelle inférieure | Spécifique au kit : 99631 (CATCAMS) | |
| Demi-lunes | D'origine conservées |
Le kit comprend 8 ressorts doubles PAC-D99859, 8 coupelles supérieures 99331 et 8 coupelles inférieures 99631. Les demi-lunes d'origine sont conservées.
La hauteur de montage se lit entre les deux coupelles, la soupape étant fermée ; chaque charge publiée ne vaut qu'à la cote donnée avec elle. Lorsque les sièges de soupape sont rectifiés, l'écart s'accroît et la charge baisse d'autant de newtons que la raideur, par millimètre gagné. Mesurez les 8 soupapes après l'usinage, cote par cote, avant le remontage.
| CATCAMS | |
|---|---|
| Hauteur de montage | 34,0 mm |
| Charge au siège à cette hauteur | 402 N |
Guide technique
Les marques proposées
| CATCAMS (Cat Cams N.V.), société belge, conçoit des arbres à cames de compétition, expédiés partout dans le monde ; sa rectifieuse numérique sait aussi usiner des cames inclinées. Les ressorts sont développés avec ses arbres, dont certains ont couru en BTCC comme aux 24 Heures du Mans. |
Comment faire son choix
Un ressort plus ferme plaque la soupape sur sa came quand les tours montent : il permet un arbre plus pointu, un régime plus élevé ou un turbo, sans affolement. Avec 14,0 mm de levée, CATCAMS indique 1157 N. Le fabricant ne donne aucune levée maximale : celle de l'arbre retenu se vérifie donc auprès de CATCAMS avant de commander.
| Critère | À retenir |
|---|---|
| Choisir la charge | La charge du kit est unique : 402 N au siège à 34,0 mm. Pour savoir si elle vous convient, comparez le profil de l'arbre à cames, la plage de régime visée et l'éventuel turbo ; viser plus fort qu'il ne faut est inutile, l'excédent ronge les cames et le reste de la distribution sans contrepartie. La charge des ressorts d'origine n'est pas donnée par CATCAMS : impossible d'annoncer un gain en pourcentage. Trop de charge accroît les frottements et l'usure sans que la came soit mieux suivie. |

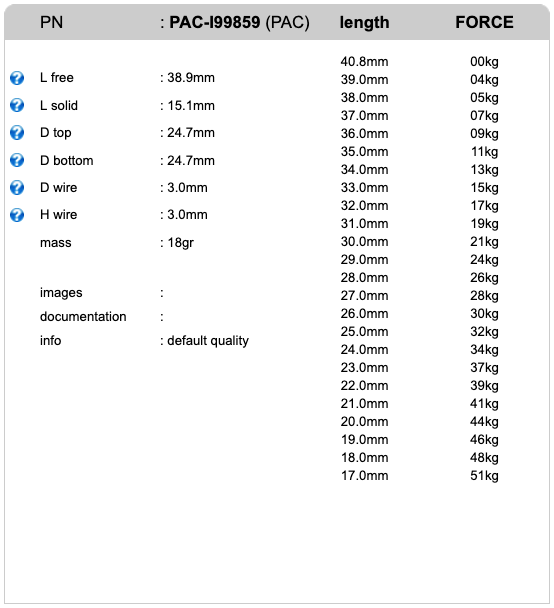

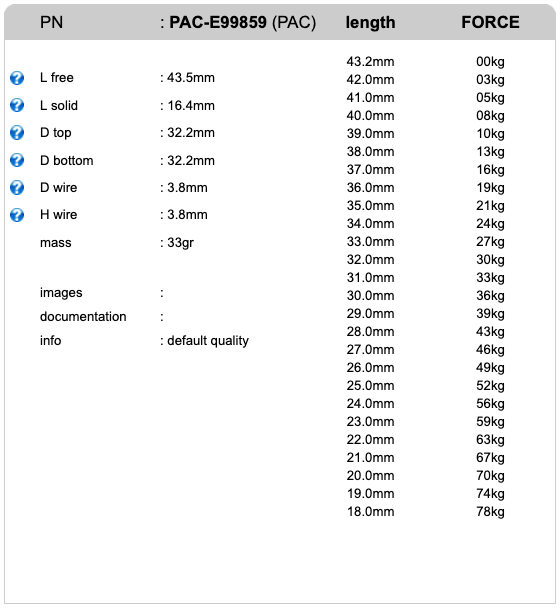

| Ressort simple ou double | Ce kit repose sur des ressorts doubles : chaque soupape reçoit un ressort extérieur et un ressort intérieur, réunis sous la référence PAC-D99859 (PAC-E99859 et PAC-I99859), avec les coupelles 99331 et 99631 fournies. Les deux ressorts se montent ensemble sur la soupape ; aucun ressort simple n'entre dans le kit. |
Quand des ressorts renforcés deviennent nécessaires
- Arbre à cames au profil plus vif que celui d'origine
- Régime maximal relevé par le préparateur du moteur
- Turbo ou compresseur ajouté au moteur
- Culasse refaite pour la piste, le drift ou le rallye
- Ressorts fatigués ou affolement constaté près du rupteur
Compatibilité véhicules
| Modèle | Code moteur | Puissance | Années |
|---|---|---|---|
| Citroën Visa GTI | XU5J | 1985-1986 | |
| Peugeot 205 GTI | XU5J | 1984-1990 | |
| Peugeot 405 1.9 8V | XU9J2 | 1989-1992 | |
| Citroën ZX 1.9 8V | XU9JA | 1991-1997 |
Pensez aux soupapes
Culasse ouverte, pensez à renouveler aussi les soupapes d'admission et d'échappement et les guides, pour que l'ensemble profite de ressorts plus fermes et gagne en étanchéité.
-
