Bielles forgées Audi S4 S5 SQ5 / Porsche Panamera Cayenne - 3.0L 24V Turbo - EA839 pour pistons forgés

Le moteur Porsche EA839 3.0

Dérivé de la famille modulaire EA839 du groupe Volkswagen, ce V6 essence 3.0 TFSI de 2 995 cm³ a été conçu par Audi puis partagé avec Porsche. Il conserve l’implantation « hot-vee », turbocompresseur logé dans le creux du V entre les deux rangées de cylindres pour raccourcir les trajets de gaz et affûter la réponse. Avec un alésage de 84,5 mm et une longue course de 89 mm, ce monoturbo à double volute équipe, côté Porsche, la Panamera (971) et le Cayenne (9YA), et se retrouve sous le capot des Audi S4, S5 et SQ5 (B9), où il atteint 354 ch.

Lorsqu'on relève la pression de suralimentation ou que l'on reprogramme le calculateur, les contraintes encaissées par l'attelage mobile augmentent vite. Des bielles forgées en acier 4340 reculent le seuil de rupture et fiabilisent durablement le bas moteur : une étape incontournable pour exploiter un surcroît de couple en toute sérénité.

Les bielles forgées

Maillon central de l’attelage mobile, la bielle relie le piston au vilebrequin et traduit son mouvement linéaire en couple sur le vilebrequin. À l’allumage elle encaisse une compression brutale, puis une traction quand le piston remonte. Tant que le moteur reste d’origine ces contraintes demeurent maîtrisées, mais dès que la suralimentation et la puissance progressent elles s’intensifient, et la bielle de série, en général frittée pour réduire les coûts de fabrication, finit par montrer ses limites.

La bielle forgée, elle, est martelée à chaud dans un acier allié : le fibrage ainsi obtenu décuple sa résistance à la fatigue et à la rupture. Rectifiée, équilibrée puis serrée par une visserie haute performance, elle verrouille la fiabilité du bas moteur. Elle s’impose dès qu’on installe des pistons forgés, qu’on relève la pression de suralimentation, qu’on prend des tours ou qu’on gagne en cylindrée. Conçues pour les moteurs préparés, ces bielles forgées couvrent toutes les disciplines (rallye, drift, course d’accélération, circuit et roulage, course de côte, time attack) et accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au bloc de compétition.

Caractéristiques techniques des bielles forgées EA839

Couple de serrage et allongement

La référence reste la méthode par allongement (stretch gauge) : en cas de doute, la notice fournie avec le kit fait toujours foi. Les couples mentionnés s’entendent pour un montage lubrifié à la graisse ARP.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil en I : le corps dessine un I dont la partie médiane est amincie. Cette géométrie allège la pièce par rapport à une bielle en H, réduit les masses alternatives et favorise des prises de tours franches. Sur un moteur turbo récent tel que l’EA839 3.0, c’est le profil le plus pertinent, car il concilie au mieux légèreté et solidité, de l’usage routier préparé à la piste. C’est le profil retenu pour ces bielles.

Comment choisir sa visserie de bielle ?

Sur un moteur préparé, la vis de bielle travaille sans relâche pour garder le chapeau plaqué sur la tête : sa qualité conditionne directement la tenue de l’assemblage. Tout l’enjeu consiste à choisir le grade ARP en cohérence avec la préparation visée, puis à appliquer rigoureusement le couple et l’allongement de montage. Cette fiche propose deux grades ARP :

ARP 2000 (résistance à la traction d’environ 220 000 psi, soit ~1 517 MPa) est le grade haute performance de référence. Il couvre les préparations atteignant 150 ch par cylindre en 5/16″, jusqu’à 8 500 tr/min. Plébiscité en circuit, trackday, drift, rallye, drag et course de côte, il se distingue par sa robustesse et sa polyvalence, sans exigence de stockage particulière.

ARP L19 (résistance à la traction d’environ 260 000 psi, soit ~1 793 MPa) vise les moteurs menés au plus haut niveau : jusqu’à 200 ch par cylindre en 5/16″, jusqu’à 10 000 tr/min, avec de très fortes pressions de suralimentation et des régimes élevés tenus dans la durée. Plus exigeant, l’alliage craint la corrosion et la fragilisation par l’hydrogène : il se stocke et se monte impérativement huilé, à l’abri de l’humidité.

Mesure de l’allongement des vis

Acheter la jauge d’allongement ARP →

Les marques proposées

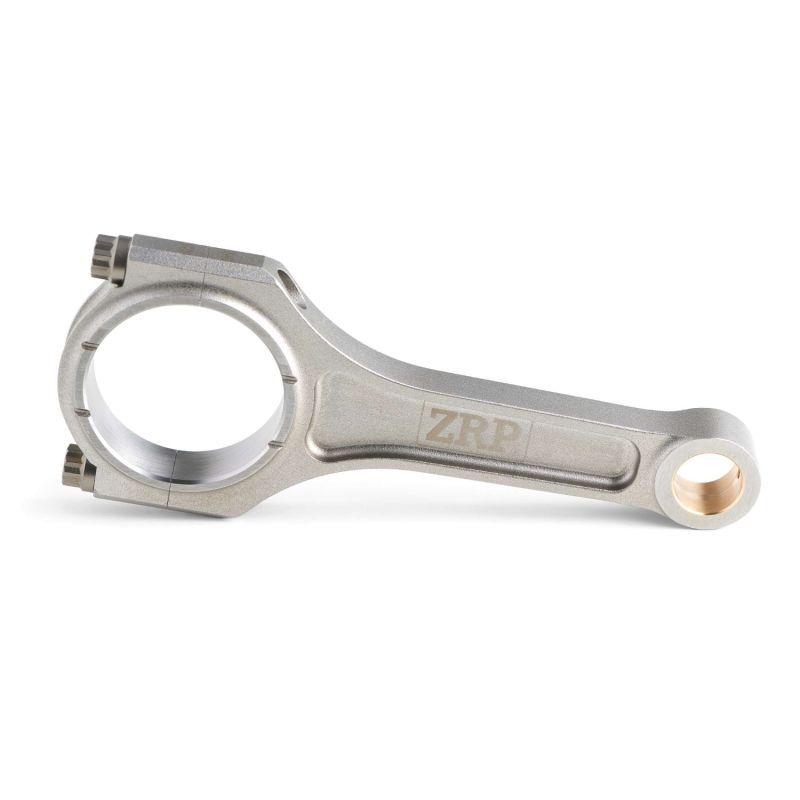

Marque grecque fondée par Alex Drakos à Athènes, ZRP conçoit des bielles forgées hautes performances. Chacune est issue d’un acier 4340, usinée avec soin et équilibrée à ±1 g afin de tenir sans faiblir dans les hauts régimes. Étudiées et vérifiées en Grèce, éprouvées en rallye, sur circuit et en drift, elles sont ici déclinées en profil I avec visserie ARP 2000 ou ARP L19.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur Porsche EA839

Ces bielles forgées s'adaptent à l'ensemble des véhicules équipés du V6 3.0 turbo de la famille EA839 listés ci-dessous.

Référence OEM :

Pourquoi c’est la solution la plus économique ?

Lorsqu’un bas moteur d’origine cède (bielle rompue, tordue ou marquée), un simple retour à la configuration constructeur suppose de changer les bielles et les pistons à la fois, presque toujours endommagés ensemble. La dépense s’envole alors pour une réparation qui n’apporte aucun progrès.

Investir d’emblée dans des bielles forgées en acier 4340 et des pistons forgés, pour un budget proche voire moindre, procure une fiabilité et une marge de sécurité bien plus élevées, tout en ouvrant la voie à de futures hausses de puissance. C’est la démarche adoptée par les préparateurs européens depuis plus de quinze ans.

À budget équivalent : davantage de fiabilité, de potentiel et de longévité.
