Wastegate externe TIAL 38mm MV-S V-Band

Wastegate externe TIAL MV-S 38mm, connexion V-Band

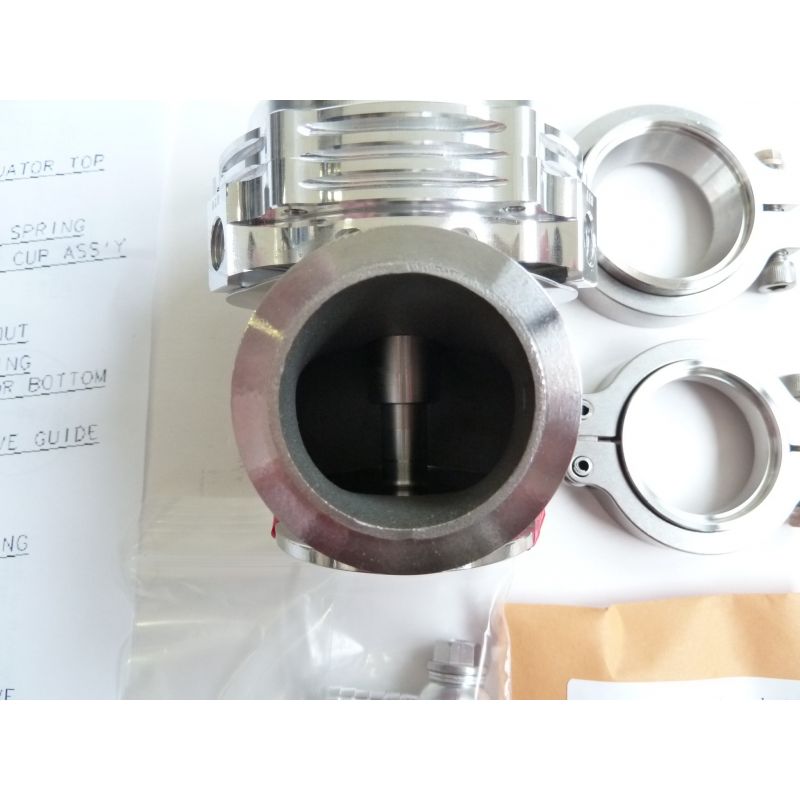

Extrêmement robuste et fiable, cette wastegate TIAL MV-S se compose d’une soupape en alliage haute température NiCrFe, un carter en acier inoxydable SS347, un siège et un guide de soupape en acier inox nitronic 60, un diaphragme en silicone haute température renforcé avec du Nomex et deux brides V-band et raccords (air et eau) en inox 304L.

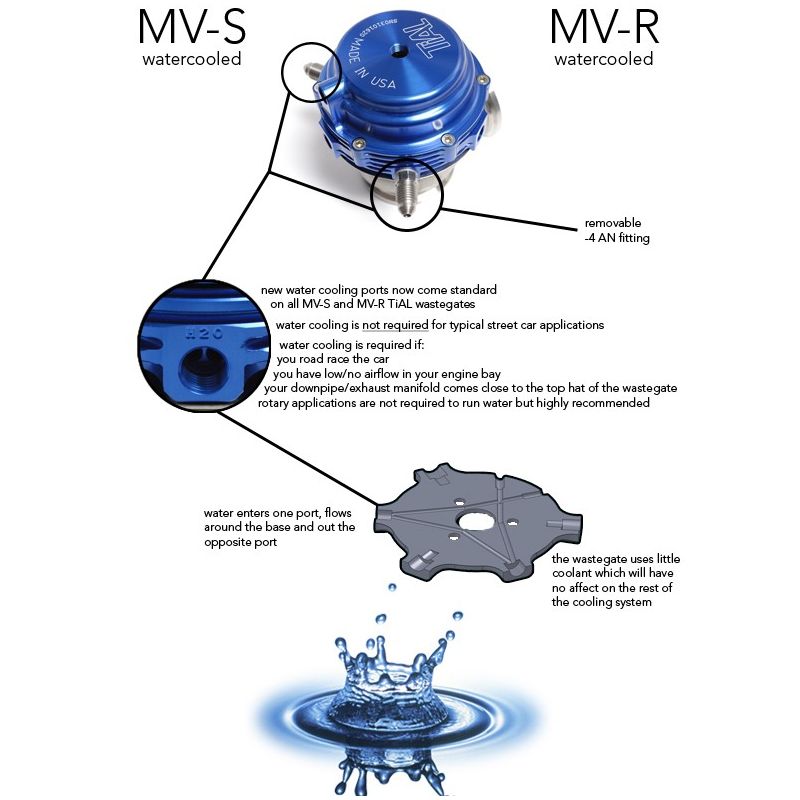

Afin d’allonger la durée de vie de cette wastegate externe 38mm, Tial a fait le choix d’un refroidissement par eau (ou liquide de refroidissement) et recommande fortement l’utilisation de ce système. D’autant plus que ce dernier a été développé de façon à ce qu’il ne génère pas une forte augmentation de la température du circuit de refroidissement de votre auto.

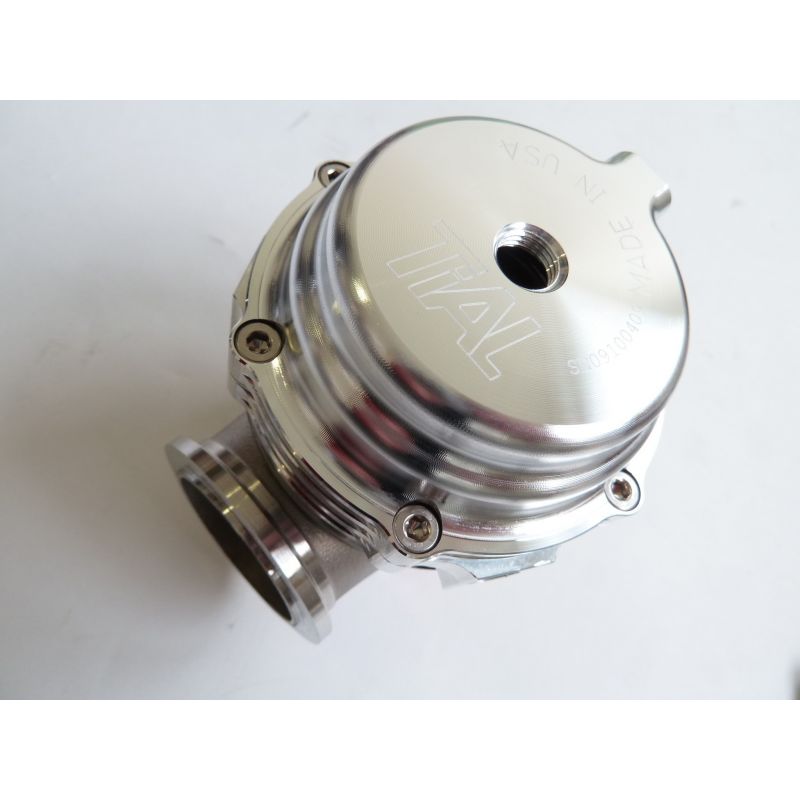

L’installation de cette wastegate externe MVS 38mm est simplifiée par son faible encombrement (94mm de hauteur) et la présence de plusieurs raccordements possibles (en haut et en bas de cette dernière). Vous trouverez ci-dessous un guide pour l’installation.

Le choix de la pression d’ouverture de la wastegate (ici entre 0.3 et 1.7 bars) se fera via les ressorts, chacun d’eux ayant un tarage différent. Afin de choisir les ressorts adéquats à la pression souhaitée, veuillez suivre le lien « Guide des tarages des ressorts » ci-dessous et vous reportez à la dernière colonne.

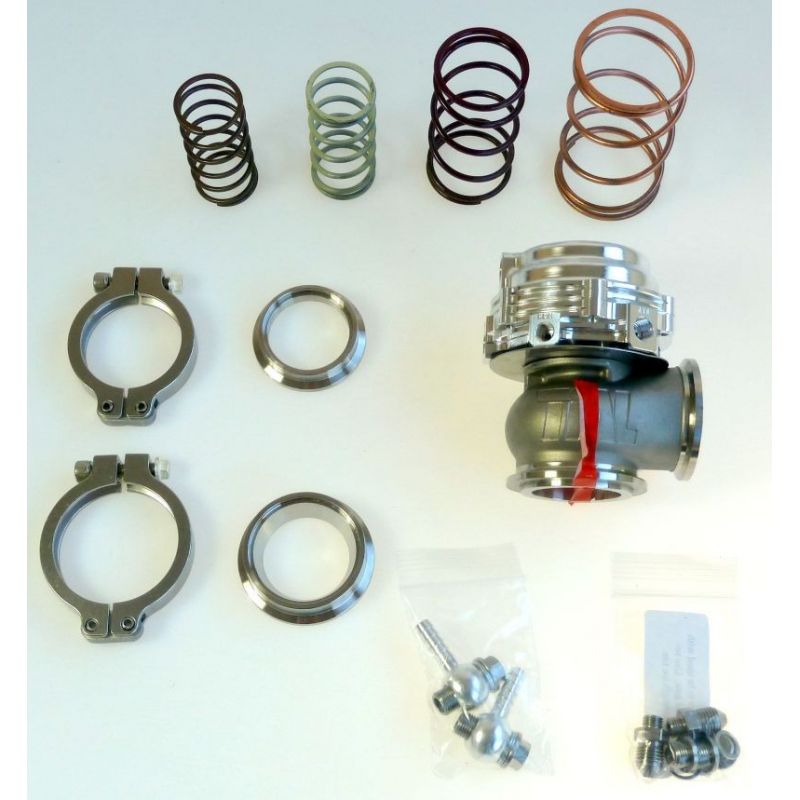

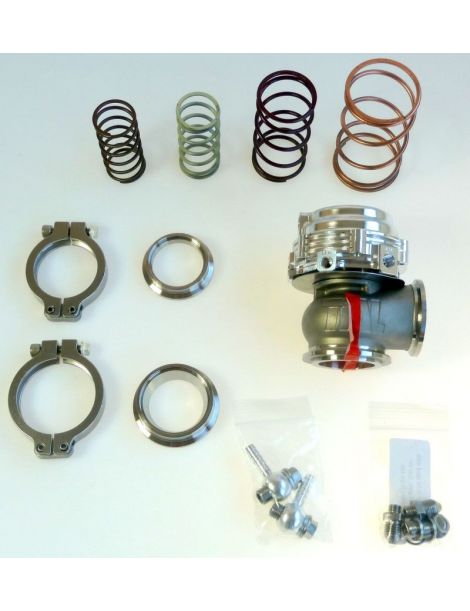

Cette wastegate MVS 38 est livrée avec le nécessaire de montage, soit :

• 1 bride V-band d’entrée
• 1 collier V-band d’entrée
• 1 bride V-band de sortie
• 1 collier V-band de sortie
• 2 vis + raccords banjo d’air
• 2 raccords DASH 4 pour le refroidissement par eau
• 3 bouchons pour les ports non utilisés
• 6 ressorts

Guide d'installation

Guide des tarages des ressorts

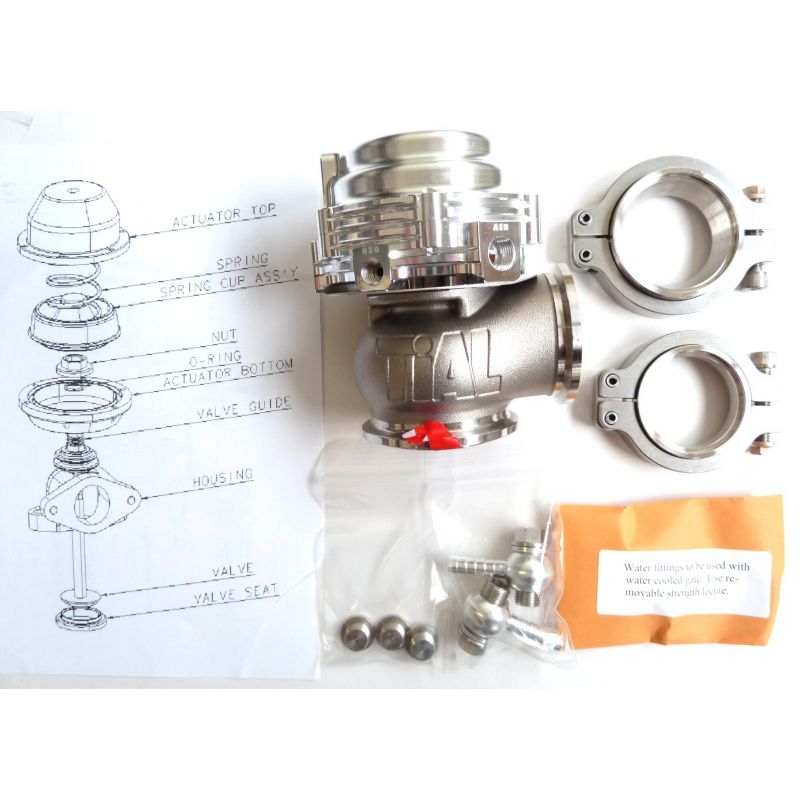

Vue éclatée et pièces détachées

Plan partiellement dimensionné
